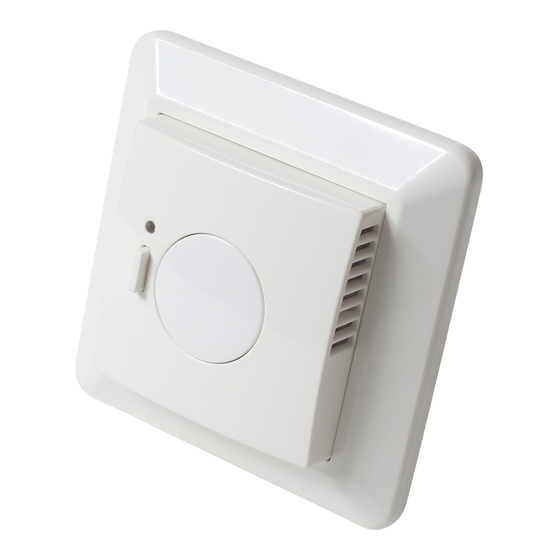

DEVI DEVIlink FT Installationshandbuch
Vorschau ausblenden
Andere Handbücher für DEVIlink FT:
- Installationshandbuch (12 Seiten) ,
- Montageanleitung (8 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DEVI DEVIlink FT
Inhaltszusammenfassung für DEVI DEVIlink FT

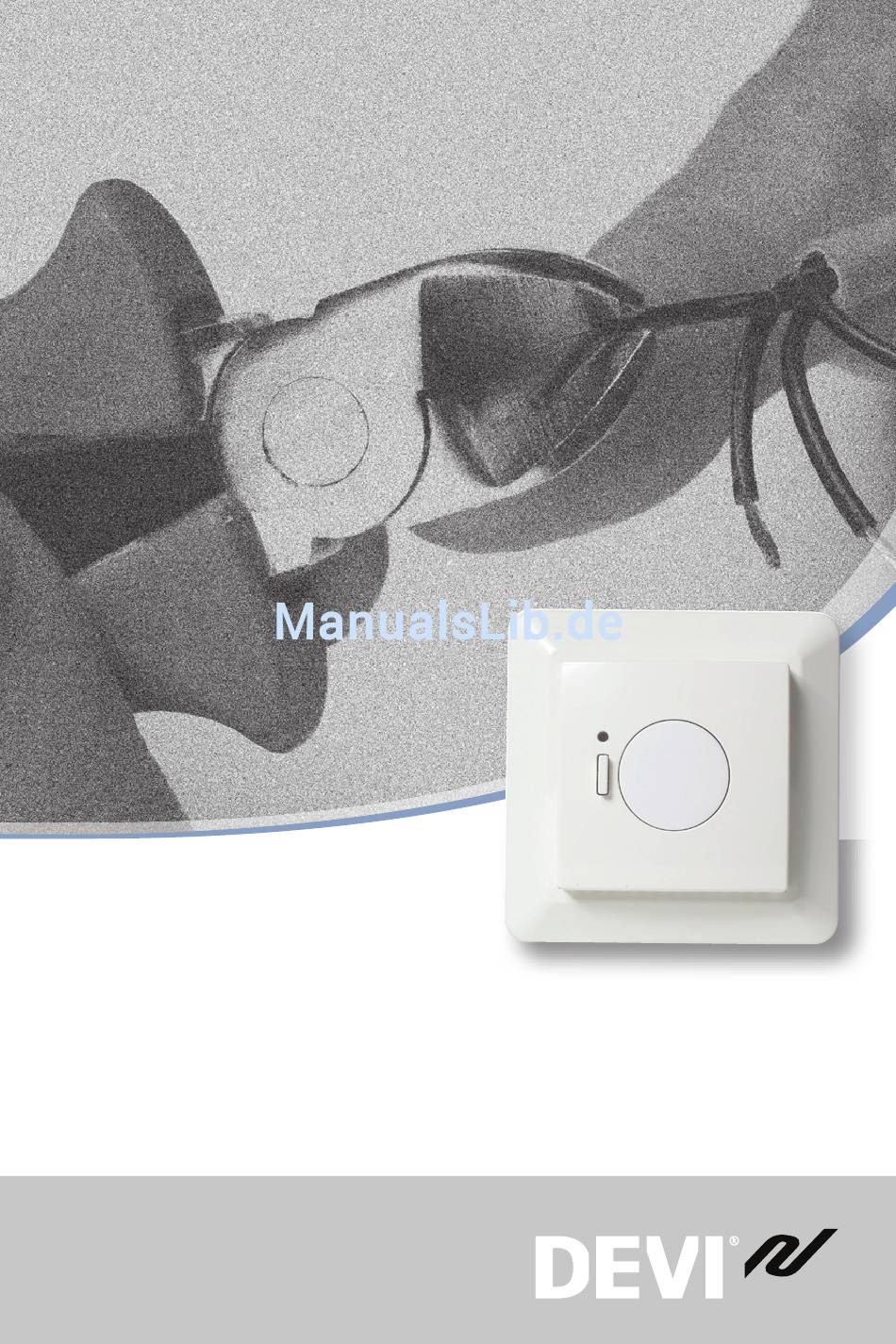

- Seite 1 Installationshandbuch DEVIlink™ FT Fußbodenthermostat www.DEVI.com...
-
Seite 2: Inhaltsverzeichnis
DEVIlink™ FT Inhaltsverzeichnis Einführung � � � � � � � � � � � � � � � � � � � � � � 2 Platzierung � � � � � � � � � � � � � � � � � � � � � � 3 Betriebsmodi . -
Seite 3: Platzierung
DEVIlink™ FT Installationsbeispiel: DEVIlink™ CC DEVIlink™ RS DEVIlink™ FT Für Installation bzw. Verbind- ungsaufbau 5 EIN/AUS-Schalten Sekunden lang Sicherheitsschalter gedrückt halten Platzierung Installationshandbuch... -
Seite 4: Betriebsmodi
DEVIlink™ FT Installation und Platzierung müssen gemäß örtlichen Bau- vorschriften erfolgen. 2�1 Betriebsmodi Der Devilink™ FT unterstützt zwei Betriebsmodi: 1. Heizungsregelung 2. EIN/AUS-Schalten Bei Verwendung im Heizungsregelmodus müssen Sie hin- sichtlich der Heizungskontrolle die folgenden Ratschläge berücksichtigen. Schließen Sie bei reiner Verwendung als EIN/AUS-Schalter keinen Fußbodenfühler an.. - Seite 5 Raum installierten Devilink™ FT die selbe Fühlerkonfigura- tion haben müssen. Devi empfiehlt immer die Installation eines Fußbodenfühlers. Installieren Sie kein Fußbodenheizsystem ohne Fußbodenfüh- ler, wenn das Heizelement auf oder unter Holzflächen oder an- deren Flächen installiert ist, die temperaturempfindlich sind!
-
Seite 6: Installation
DEVIlink™ FT Installation 1. Zum Abnehmen der Frontblende mit einem Schrau- bendreher vorsichtig die Freigabelaschen am unteren Rand des Thermostaten hineindrücken. Dann die Frontblende abnehmen. 2. Den Thermostat gemäß Anschlussdiagramm anschließen. LOAD LOAD (Optional) Mains 220-240V Max. Load 50-60 Hz 15 (1) A IP31 -10T30... -
Seite 7: Konfiguration
DEVIlink™ FT 3�1 Konfiguration Eine schrittweise Anleitung finden Sie in der Devilink™ CC Gebrauchsanleitung. 3�2 Bei Problemen Grüne LED EIN Standby Rote LED EIN Heizung Grüne LED blinkt schnell Einbindung oder Verbind- ungstest Rote LED blinkt kurz Einbindung fehlgeschla- gen. Verbindungstest fehlgeschlagen, keine Verbindung Rote LED blinkt langsam... -
Seite 8: Technische Spezifikationen
DEVIlink™ FT Technische Spezifikationen Betriebsspannung 220-240 V~, 50/60 Hz~ Stromverbrauch im Max. 1 W Standby-Modus Relais: • Ohmsche Last 230 V ~ 15 A / 3.450 W • Induktive Last cos φ = 0,3 max. 1 A Fühlereinheit NTC 15 kOhm bei 25 °C Fühlerwerte: •... -
Seite 9: Radio Equipment Directive
85 mm × 85 mm × 21 mm Radio Equipment Directive VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt Danfoss A/S, dass der Funkanlagentyp DEV- Ilink™ FT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: devi�danfoss�com Garantie Installationshandbuch... -
Seite 10: Entsorgungsanweisungen
DEVIlink™ FT Entsorgungsanweisungen Installationshandbuch... - Seite 11 This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed. All trademarks in this material are property of the respective companies. DEVI and the DEVI logo-type are trademarks of Danfoss A/S. All rights reserved Installationshandbuch 08095939 &...
- Seite 12 DEVIlink™ FT Installationshandbuch...
