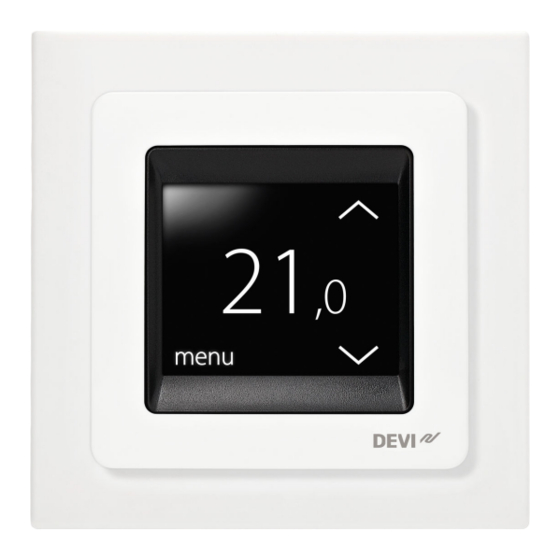

DEVI DEVIreg Touch Benutzerhandbuch
Intelligenter elektronischer thermostat
Vorschau ausblenden
Andere Handbücher für DEVIreg Touch:
- Installationshandbuch (32 Seiten) ,
- Installationshandbuch (32 Seiten)
Verwandte Anleitungen für DEVI DEVIreg Touch
Inhaltszusammenfassung für DEVI DEVIreg Touch
- Seite 1 Benutzerhandbuch DEVIreg™ Touch Intelligenter elektronischer Thermostat www.DEVI.com...
-
Seite 3: Inhaltsverzeichnis
DEVIreg™ Touch Inhaltsverzeichnis Einführung ....Sicherheitshinweise ..Einstellungen ....Einstellen der Temperatur . -
Seite 4: Einführung
DEVIreg™ Touch Einführung DEVIreg™ Touch ist ein speziell für die Verwendung mit Fußbodenheizungen konzipierter elektronischer Thermos- tat. Der Thermostat verfügt u. a. über folgende Merkmale: ▪ Touchscreen-Display mit Hintergrundbeleuchtung ▪ Betrieb ganz einfach und menügeführt. ▪ Energiesparplan: Ein standardmäßiges oder benutzer- definiertes Timer-Programm einschließlich Tages- und Zeitpattern, mit dem Sie die Temperatur auf Energie- sparniveaus voreinstellen können, z. -
Seite 5: Sicherheitshinweise
DEVIreg™ Touch Sicherheitshinweise Bitte beachten Sie folgende Richtlinien: ▪ Den Thermostaten nicht abdecken (hängen Sie bei- spielsweise keine Handtücher oder ähnliche Gegen- stände vor das Gerät)! Dies beeinträchtigt die Fähigkeit des Thermostaten, die Raumtemperatur richtig zu er- fassen und einzustellen. ▪... -
Seite 6: Einstellungen
DEVIreg™ Touch Einstellungen Grundregeln zum Ändern der Thermostateinstellun- Aufrufen ver- Drücken Sie direkt auf das Element schiedener Ein- auf dem Bildschirm, das Sie aufrufen stellungen möchten. Zur Anhebung Drücken Sie auf den Pfeil > (zum des Werts schnellen Durchlaufen der Werte ge- drückt halten) Zur Absenkung Drücken Sie auf den Pfeil <... -
Seite 7: Einstellen Der Temperatur
DEVIreg™ Touch Einstellen der Temperatur Wenn das Display nicht aktiv ist, zeigt es die tatsächliche im Raum gemessene Temperatur an: Wenn das Display aktiviert wird, zeigt es die gewünschte Tempera- tur an (die eingestellte Tempera- tur): Wenn das System heizt, blinken die Pfeile nach oben rechts neben der Temperatur: Benutzerhandbuch... -
Seite 8: Uhrzeit Und Datum
DEVIreg™ Touch Erhöhen oder Senken der Temperatur Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. Drücken Sie anschließend den Pfeil nach oben oder nach unten am rechten Bild- schirmrand. Uhrzeit und Datum Einstellen von Uhrzeit und Datum Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. - Seite 9 DEVIreg™ Touch Drücken Sie auf die Stunden- zahlen. Verwenden Sie zur Einstel- lung der Stunde die Pfeile < und >. Drücken Sie zum Be- stätigen Tippen Sie die Zahlen für die Minuten an und verwenden Sie die Pfeile < und >, um die Minuten einzustellen.
- Seite 10 DEVIreg™ Touch Drücken Sie auf DATUM. Tippen Sie jeweils auf den Tag, den Monat, und das Jahr und stellen Sie das Datum mit den Pfeilen < und > ein. Be- stätigen Sie Ihre Eingabe durch Drücken von . Drü- cken Sie auf im Bildschirm DATUM EINSTELLEN.
-
Seite 11: Temperaturphasen In Einen Verbesserten Energiespar-Modus
DEVIreg™ Touch Temperaturphasen in einen verbesserten Energiespar-Modus Sie können den Thermostat so einstellen, dass eine Tempe- ratur konstant gehalten oder automatisch zwischen Ener- giespar- und Komforttemperaturphasen umgeschaltet wird. Werkseitig ist der Thermostat auf folgende Komforttempe- raturphasen eingestellt: ▪ Montag bis Freitag: 6:00 - 8:00 und 16:00 - 22:30. ▪... - Seite 12 DEVIreg™ Touch Festlegen von Komfort- und Energiespartemperatur- phasen Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. Drücken Sie dann auf Menü. Drücken Sie auf TIMER in der linken oberen Ecke des Me- nüs. Drücken Sie anschlie- ßend auf PLAN ANPASSEN Tippen Sie auf einen Wochen- tag, an dem Sie zwischen Komfort- und Energiespar-...
- Seite 13 DEVIreg™ Touch Drücken Sie auf die erste Uhr- zeitangabe (z. B. 06:00 im an- gezeigten Beispiel), um die Startzeit für die erste Komfort- temperaturphase festzulegen. Drücken Sie auf die Pfeile < und >, um die Startzeit der Komforttemperaturphase festzulegen. Drücken Sie zum Bestätigen Drücken Sie auf die Endzeit der ersten Komforttempera-...
- Seite 14 DEVIreg™ Touch Wiederholen Sie die Schritte 4 bis 7, um bei Bedarf die Start- und Endzeiten der zweiten Komforttempe- raturphase festzulegen. Besteht kein Bedarf, drücken Sie auf das Kontrollkästchen neben der zweiten Kom- forttemperaturphase, um diese zu aktivieren. Hinweis: Alle Zeitintervalle außerhalb der festgelegten Komforttemperaturphasen werden automatisch als Ener- giespartemperaturphasen betrachtet.
- Seite 15 DEVIreg™ Touch 10. Klicken Sie auf NEIN, wenn die Komforttemperaturphasen nur auf den ausgewählten Wo- chentag angewendet werden, oder klicken Sie auf JA, um ei- nen Bildschirm aufzurufen, in dem die relevanten Tagen aus- gewählt werden können. Drü- cken Sie anschließend auf um die Komforttemperatur- phasen in diese Tage zu kopie- ren.
- Seite 16 DEVIreg™ Touch Festlegen von Komfort- und Energiespartemperaturen Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. Drücken Sie dann auf Menü. Drücken Sie auf TIMER in der linken oberen Ecke des Me- nüs. Drücken Sie anschlie- ßend auf TEMPERATUREN Drücken Sie auf KOMFORT und verwenden Sie die Pfeile <...
- Seite 17 DEVIreg™ Touch Drücken Sie auf ENERGIE- SPAREN und verwenden Sie die Pfeile < und > zum Ein- stellen der Energiespartempe- ratur. Drücken Sie zum Bestä- tigen Um die normale Temperaturanzeige wieder aufzurufen, drücken Sie so lange auf den Zurück-Pfeil in der oberen linken Ecke des Bildschirms, bis Sie zum Hauptmenü...
- Seite 18 DEVIreg™ Touch Drücken Sie auf das Informati- onssymbol in der rechten un- teren Ecke des Bildschirms TAG AUSWÄHLEN. Nun erscheint eine grafische Über- sicht der festgelegten Komfort- temperaturphasen einer Woche. Um die normale Temperaturanzeige wieder aufzurufen, drücken Sie so lange auf den Zurück-Pfeil in der oberen linken Ecke des Bildschirms, bis Sie zum Hauptmenü...
- Seite 19 DEVIreg™ Touch Ein- und Ausschalten der Timer-Funktion Sie können die Timer-Funktion beispielsweise vorüberge- hend ausschalten, wenn Sie die Komforttemperaturphase etwas ausdehnen möchten. Wenn der Timer ausgeschaltet ist, wird ein Handsymbol im oberen Bereich des Thermostat-Displays angezeigt (zur Anzeige, dass die Temperaturregelung manuell vorgenom- men wird).
-
Seite 20: Urlaub
DEVIreg™ Touch Urlaub Aufschieben normaler Temperatureinstellungen für ei- nen oder mehrere Tage Die eingestellte Temperatur wird 24 Stunden pro Tag für die ausgewählte Tageszahl beibehalten. Nach Ablauf dieser Tageszahl wird die normale Temperatureinstellung wieder- hergestellt. Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. - Seite 21 DEVIreg™ Touch Drücken Sie auf das Startda- tum und stellen Sie das Da- tum mithilfe der Pfeile < und > ein. Drücken Sie zum Bestä- tigen Halten Sie die Pfeile < und > zum schnellen Durchlaufen der Datumsangaben ge- drückt. Drücken Sie auf das Enddatum und stellen Sie das Datum mithilfe der Pfeile <...
- Seite 22 DEVIreg™ Touch Bei dem festgelegten Startdatum erscheint ein Koffersymbol auf dem Display. Deaktivierung der Abwesenheitsfunktion Wenn Sie früher als erwartet zurückkehren, können Sie den Abwesenheitsmodus deaktivieren. Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. Drücken Sie dann auf aus in der rechten unteren Ecke.
-
Seite 23: Mindestbodentemperatur
DEVIreg™ Touch Mindestbodentemperatur Einstellungen der Mindestbodentemperatur Hinweis: Diese Funktion kann nur aktiviert werden, wenn ein Raum- sowie ein Bodenfühler zur Verfügung stehen. Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. Drücken Sie dann auf Menü. Drücken Sie auf EINSTELLUN- GEN in der rechten unteren Ecke des Menüs. - Seite 24 DEVIreg™ Touch Verwenden Sie die Pfeile am rechten Bildschirmrand, um zu MIN. BODENTEMP. zu na- vigieren, und tippen Sie auf die Anzeige, um diese Funkti- on auszuwählen. Drücken Sie anschließend auf MIN. BO- DEN und auf EIN. Drücken Sie zum Bestätigen Drücken Sie auf TEMPERA- TUR.
-
Seite 25: Wiederherstellen Der Standard-Temperatureinstellungen
DEVIreg™ Touch Wiederherstellen der Standard-Temperatur- einstellungen Wiederherstellen der Standard-Temperatureinstellun- Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. Drücken Sie dann auf Menü. Drücken Sie auf EINSTELLUN- GEN in der rechten unteren Ecke des Menüs. Drücken Sie dann auf OPTIONEN. Benutzerhandbuch... -
Seite 26: Sicherheitssperre
DEVIreg™ Touch Verwenden Sie die Pfeile am rechten Bildschirmrand, um zu TEMP. WIEDERHERSTEL- LEN zu navigieren, und tip- pen Sie auf die Anzeige, um diese Funktion auszuwählen. Drücken Sie zum Bestätigen Um die normale Temperaturanzeige wieder aufzurufen, drücken Sie so lange auf den Zurück-Pfeil in der oberen linken Ecke des Bildschirms, bis Sie zum Hauptmenü... - Seite 27 DEVIreg™ Touch 2. Drücken Sie auf EINSTELLUN- GEN in der rechten unteren Ecke des Menüs. Drücken Sie dann auf OPTIONEN. 3. Drücken Sie auf SICHER- HEITSSPERRE. Drücken Sie anschließend auf EIN. Drücken Sie zum Bestätigen Ein Sperrsymbol erscheint jetzt, sobald auf das Display gedrückt wird.
- Seite 28 DEVIreg™ Touch Entsperren der Bildschirmanzeige 1. Drücken Sie die Tasten an der Seite des Thermostats. 2. Drücken Sie zum Entsper- ren der Bildschirmanzeige. Benutzerhandbuch...
-
Seite 29: Frostschutz
DEVIreg™ Touch Frostschutz Der Frostschutz wird zur Beibehaltung einer bestimmten Mindesttemperatur zur Gewährleistung der Frostkontrolle verwendet (standardmäßig 5 °C). Aktivieren des Frostschutzes Drücken Sie die Tasten an der Seite des Thermostats. Drücken Sie auf FROST- SCHUTZ. Benutzerhandbuch... - Seite 30 DEVIreg™ Touch Das Frostsymbol erscheint auf dem Display. Ausschalten des Frostschutzes Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. Drücken Sie dann auf aus in der rechten unteren Ecke. Einstellen der Frostschutztemperatur Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren.
- Seite 31 DEVIreg™ Touch Drücken Sie auf EINSTELLUN- GEN in der rechten unteren Ecke des Menüs. Drücken Sie dann auf INSTALLATION und MANUELLER SETUP. Verwenden Sie die Pfeile am rechten Bildschirmrand, um zu FROSTTEMP. zu navigie- ren, und tippen Sie auf die Anzeige, um diese Funktion auszuwählen.
-
Seite 32: Stromverbrauch
DEVIreg™ Touch Stromverbrauch Überprüfen des Energieverbrauchs Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. Drücken Sie dann auf Menü. Drücken Sie auf EINSTELLUN- GEN in der rechten unteren Ecke des Menüs. Drücken Sie anschließend auf Info. Benutzerhandbuch... -
Seite 33: Stufe Der Hintergrundbeleuchtung
DEVIreg™ Touch Drücken Sie auf Verbrauch. Drücken Sie anschließend auf den Zeitraum, für den Ihnen der Energieverbrauch ange- zeigt werden soll: die letzten 7 Tage, letzten 30 Tage oder der Gesamtverbrauch seit der Installation des Thermostats. Um die normale Temperaturanzeige wieder aufzurufen, drücken Sie so lange auf den Zurück-Pfeil in der oberen linken Ecke des Bildschirms, bis Sie zum Hauptmenü... - Seite 34 DEVIreg™ Touch Drücken Sie auf EINSTELLUN- GEN in der rechten unteren Ecke des Menüs. Drücken Sie dann auf OPTIONEN. Verwenden Sie die Pfeile am rechten Bildschirmrand, um zu DIMMEN zu navigieren, und tippen Sie auf die Anzei- ge, um diese Funktion auszu- wählen.
-
Seite 35: Sprache
DEVIreg™ Touch 2.11 Sprache Auswählen der Sprache Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. Drücken Sie dann auf Menü. Drücken Sie auf EINSTELLUN- GEN in der rechten unteren Ecke des Menüs. Drücken Sie dann auf OPTIONEN. Benutzerhandbuch... -
Seite 36: Einschalten/Abschalten Des Thermostats
DEVIreg™ Touch Verwenden Sie die Pfeile am rechten Bildschirmrand, um die Sprachen durchzugehen. Wählen Sie Ihre Sprache durch Antippen aus. Drücken Sie danach in der rechten oberen Bildschirmecke auf um die Auswahl zu bestäti- gen. Um die normale Temperaturanzeige wieder aufzurufen, drücken Sie so lange auf den Zurück-Pfeil in der oberen linken Ecke des Bildschirms, bis Sie zum Hauptmenü... - Seite 37 DEVIreg™ Touch Drücken Sie auf AUS. Ein Einschaltsymbol erscheint auf dem Display. Einschalten des Thermostats Tippen Sie auf das Thermos- tatdisplay, um es zu aktivie- ren. Drücken Sie dann auf ein in der linken unteren Ecke. Benutzerhandbuch...
-
Seite 38: Fehlermeldungen
DEVIreg™ Touch Fehlermeldungen Fehlermel- Problem Lösung dung Der Thermos- Lassen Sie den Thermos- tat ist über- taten für einen gewissen hitzt und hat Zeitraum abkühlen. sich abge- Schalten Sie den Ther- schaltet. mostaten dann aus und wieder ein. Wenn der Fehler weiterhin auftritt, wenden Sie sich an Ihren zugelassenen Installa-... -
Seite 39: Ausbau Des Fronteils Des Thermostats
DEVIreg™ Touch Ausbau des Fronteils des Thermostats Wenn Maler-, Tapezierarbeiten oder andere Projekte ge- plant sind, können Sie das Frontteil des Thermostats von der Montageplatte abbauen. Wichtig: Drücken Sie NICHT auf den Anzeigebildschirm, wenn Sie das Frontteil entfernen oder es wieder einsetzen, bis es einrastet. -
Seite 40: Garantie
DEVIreg™ Touch Garantie Y E A R Entsorgungsanweisungen Benutzerhandbuch... - Seite 41 DEVIreg™ Touch Benutzerhandbuch...
- Seite 42 DEVIreg™ Touch Benutzerhandbuch...
- Seite 43 DEVIreg™ Touch Benutzerhandbuch...
- Seite 44 Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Fir- men. DEVI und das DEVI Logo sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten. VUGDB203...
