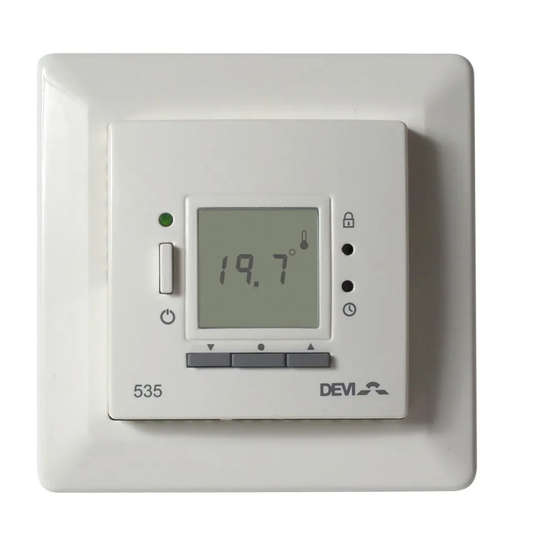

DEVI DEVIreg 535 Installationshandbuch
Elektronischer thermostat
Vorschau ausblenden
Andere Handbücher für DEVIreg 535:
- Benutzerhandbuch (24 Seiten) ,
- Installations- und benutzerhandbuch (28 Seiten)
Werbung
Werbung
Verwandte Anleitungen für DEVI DEVIreg 535
Inhaltszusammenfassung für DEVI DEVIreg 535

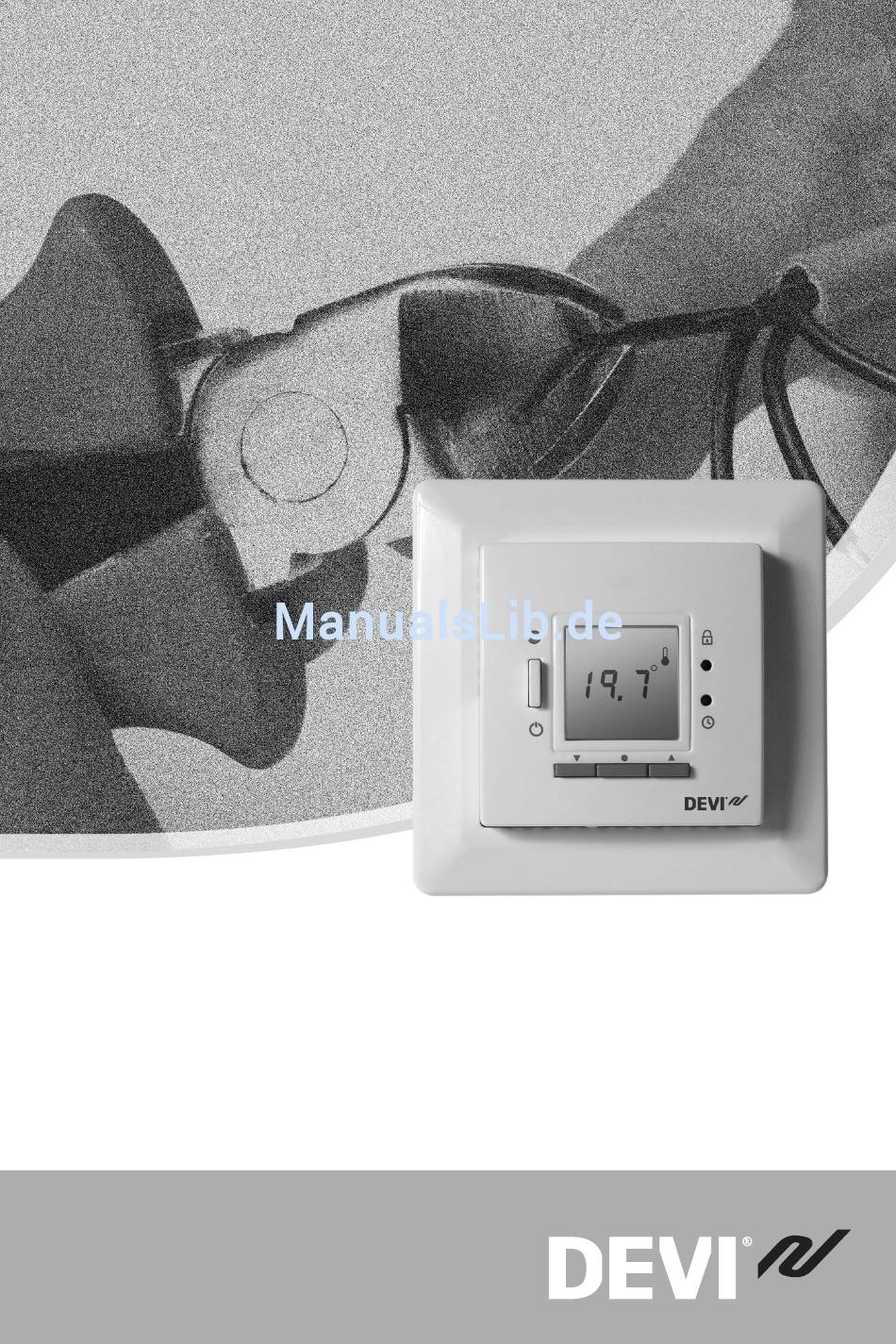

- Seite 1 Installationshandbuch DEVIreg™ 535 Elektronischer Thermostat www.DEVI.com...
- Seite 2 Die Originalanweisungen sind in englischer Sprache verfasst. Bei anderen Sprachversionen handelt es sich um Übersetzungen der Originalanweisungen. (Richtlinie 2006/42/EG)
-
Seite 3: Inhaltsverzeichnis
DEVIreg™ 535 Inhaltsverzeichnis Einführung ....Technische Spezifikationen . . . Sicherheitshinweise ..Montageanweisungen ..Einstellungen . -
Seite 4: Technische Spezifikationen
Der Thermostat verfügt über Tasten zur Anpassung der Temperatureinstellung und über eine LED-Anzeige, die Standby-Perioden (grünes Licht) und Heizperioden (rotes Licht) anzeigt. Weitere Informationen zu diesem Produkt finden Sie auch auf: devireg.devi.com Technische Spezifikationen Betriebsspannung 220 - 240 V~, 50 Hz Leistungsaufnahme im Max 0,30W... - Seite 5 DEVIreg™ 535 Frostschutztemp. 5 °C - Temperaturbereich 5 - 35 °C mit Raumfühler 5 - 45 °C nur mit Fußbodenfüh- Boden max 20 - 50 °C Min. Bodentemperatur beträgt 10 bis 35 °C, wenn eine Kombi- nation von Raum- und Boden- fühler installiert ist Max.
-
Seite 6: Sicherheitshinweise
DEVIreg™ 535 Das Produkt entspricht dem EN/IEC-Standard „Automati- sche elektrische Regel- und Steuergeräte für den Hausge- brauch und ähnliche Anwendungen“: ▪ EN/IEC 60730-1 (allgemein) ▪ EN/IEC 60730-2-7 (Timer) ▪ EN/IEC 60730-2-9 (Thermostat) Sicherheitshinweise Stellen Sie sicher, dass die Spannungsversorgung des Ther- mostaten vor der Installation unterbrochen ist. -
Seite 7: Montageanweisungen
DEVIreg™ 535 ▪ Der Fühler gilt als spannungsführend. Beachten Sie dies, wenn der Fühler verlängert werden soll. ▪ Verbinden Sie den Thermostaten stets mit einer unter- brechungsfreien Stromversorgung. ▪ Setzen Sie den Thermostaten weder Feuchtigkeit, Wasser, Staub noch übermäßiger Hitze aus. Montageanweisungen Beachten Sie die folgenden Einbauhinweise: Platzieren Sie den Thermostaten in geeig-... - Seite 8 DEVIreg™ 535 Platzieren Sie den Thermostaten nicht an der Innenseite einer Außenwand. Bringen Sie den Thermostaten stets in ei- nem Abstand von mindestens 50 cm zu Fenstern und Türen an. Platzieren Sie den Thermostaten so, dass dieser nicht dem direkten Sonnenlicht aus- gesetzt ist.
- Seite 9 DEVIreg™ 535 Hinweis: Ein Bodenfühler ermöglicht eine genauere Temperaturregelung und wird für alle Fußbodenheizungen empfohlen. In Verbindung mit Holzböden ist die Verwen- dung eines Bodenfühlers vorgeschrieben, um das Risiko einer Überhitzung des Fuß- bodens zu verringern. ▪ Platzieren Sie den Bodenfühler in einem Leerrohr an einer passenden Stelle, wo dieser nicht dem direkten Sonnenlicht oder der Zugluft im Türbereich ausge- setzt ist.
- Seite 10 DEVIreg™ 535 Führen Sie zur Montage des Thermostaten die folgen- den Schritte aus: 1. Öffnen Sie den Thermostaten: ▪ Drücken Sie vorsichtig die Arretierung an der Unter- seite des Thermostats mit einem flachen Objekt ein. ▪ Ziehen Sie vorsichtig die vordere Abdeckung ab. 2.
- Seite 11 DEVIreg™ 535 Die Abschirmung des Heizbands muss über einen se- paraten Stecker mit dem Erdleiter des Stromkabels verbunden werden. Hinweis: Installieren Sie den Bodenfühler stets in ei- nem Leerrohr im Boden. 3. Montieren Sie den Thermostaten und setzen Sie die- sen wieder zusammen.
-
Seite 12: Einstellungen
DEVIreg™ 535 Einstellungen Fühler: So legen Sie fest, ob ein externer Fußbodenfüh- ler, der integrierte Raumfühler oder beide zur Steue- rung der Fußbodenheizung verwendet werden Hinweis: Die Bodenfühler-Option ist standardmäßig ausge- wählt. 1. Drücken Sie die Installationstaste D mit einem spitzen Gegenstand. - Seite 13 DEVIreg™ 535 3. Wählen Sie eine der folgenden Optionen mithilfe der ▲▼ Tasten aus: Wird nur ein Bodenfühler verwendet, wählen Sie: Der integrierte Raumfühler wird nicht benutzt. Diese Option ist für Räume geeignet, in denen eine konstante Bo- dentemperatur gewünscht wird (z.B. im Badezimmer).
- Seite 14 DEVIreg™ 535 4. Drücken Sie •, um den neu gewählten Fühlermodus zu akzeptieren. 5. Drücken Sie die Installationstaste D, um die Einstellun- gen zu konfigurieren. 6. Wenn Sie die Bodenfühler oder Raum / Bodenfühler- Option gewählt haben, drücken Sie die ▲▼ (hoch / runter) Tasten, um mit der nächsten Einstellung fort- zufahren.
- Seite 15 DEVIreg™ 535 4. Drücken Sie die Installationstaste D, um die Einstel- lungen zu konfigurieren. 5. Drücken Sie die ▲▼ (hoch / runter) Tasten, um mit der nächsten Einstellung fortzufahren. Hinweis: Wenden Sie sich an den Anbieter des Fußbodens, bevor Sie die maximale Bodentemperatur ändern. Beach- ten Sie dabei Folgendes: ▪...
- Seite 16 DEVIreg™ 535 Wärme- Beispiele ver- Details Ungefähre leitwi- schiedener Fuß- Einstellung der- bodenbeläge bei 25 °C Bo- stand dentempera- [m²K/W] 0,05 8 mm HDF-Lami- 28 ˚C > 800 kg/m 0,10 14 mm Birkenpar- 650 - 800 31 ˚C kett kg/m 0,13 22 mm massive Ei- 32 ˚C...
- Seite 17 DEVIreg™ 535 Wie die Temperaturskala definiert wird Besonderer Zustand: Wenn ein Bodenfühler ausgewählt ist, muss die numerische Skala mit Schritten von 1 - 6 aus- gewählt werden. Hinweis: Standardmäßig wird die Celsius-Skala verwen- det. 1. Um die standardmäßige Temperaturskala zu ändern, drücken Sie die •...
-
Seite 18: Garantie
DEVIreg™ 535 Garantie Y E A R Entsorgungsanweisungen Installationshandbuch... - Seite 19 Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Fir- men. DEVI und das DEVI Logo sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten. 08091234 & VICKI403...
