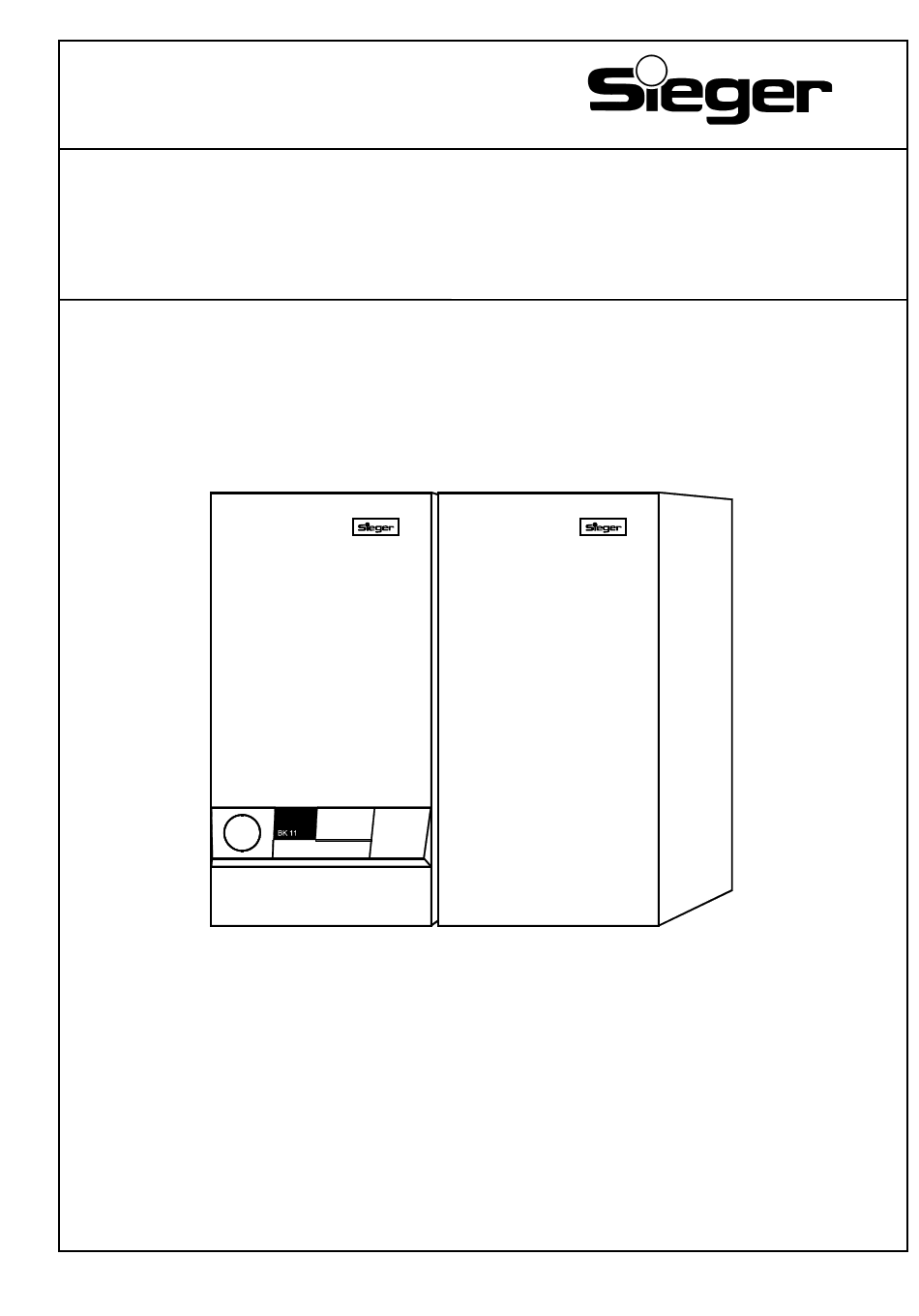

- Seite 1 50 000 045 – 08/2001 Sieger Heizsysteme GmbH D - 57072 Siegen Telefon +49 (0) 271 23 43 - 0 e-mail: info@sieger.net Montage- und Wartungsanweisung für Warmwasserspeicher WH 104 in Kombination mit BK 11 Bitte aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Der Warmwasserspeicher WH 104 dient zur Erwärmung von Trinkwasser für Haushalte und Gewerbe. Er wird 1 Allgemeines ............2 komplett montiert ausgeliefert und ist nach dem An- schluss sofort betriebsbereit. Die Fertigung und Prüfung 2 Technische Daten...........3 der Speicher erfolgt nach DIN 4753. -
Seite 3: Technische Daten
Technische Daten Leistungsdaten Speicherinhalt Bereitschaftsenergieaufwand kWh/24 h 1,30 Wärmetauscher Fläche 0,90 Inhalt 3,75 Nennleistung Dauerleistung 23,4 (10 auf 45 / 80 °C) l/h Durchflußmenge 1000 Druckverlust mbar Abmessungen Höhe ∼ 50 Breite Tiefe Abb. 1 Rückseite Leergewicht Kalt- und Warmwasser Anschlüsse Kaltwassereintritt G in Zoll... -
Seite 4: Montage
Warmwasseraustritt R 1/2“ VK /RK Kesselvor /-rücklauf R 3/4“ VS /RS Speichervor /-rücklauf R 3/4“ Siphonablauf R 1“ Abb. 4 Abmessungen mit seitlich montiertem Speicher WH 104 (F bei konz. Abgassystem) BK 11 11, 18 kW 1147 1526 24 kW... -
Seite 5: Montage Unter Dem Wandgerät
3.2 Montage unter dem Wandgerät HINWEIS! Bei stehender Montage muss der Untergrund eben und tragfähig sein. Mit den Kunststoff- Stellfüßen kann kein Höhenausgleich vorge- nommen werden. Ein Entleeren des Speichers ist mittels Saug- heber möglich. Die Heizschlange muss mit Druckluft ausgeblasen werden. LITERATUR! Das Maß... -
Seite 6: Wasserseitiger Anschluss
3.3 Wasserseitiger Anschluss Die Installation und Ausrüstung der Wasserleitungen sind nach DIN 1988 und DIN 4753 durchzuführen. Der Warmwasserspeicher der Baureihe WH 104 ist für einen maximalen Betriebsdruck von 10 bar zugelassen. Bei höheren Wasserdrücken ist ein Druckminderer in der Kaltwasserzulaufleitung einzubauen. -
Seite 7: Warmwassertemperaturfühler
3.4 Warmwassertemperaturfühler Fühlermontage von unten (Abb. 9) • Verkleidungsdeckel abschrauben. • Führungsdraht aus der Tauchhülse herausziehen. • Regelungsfühler in den Führungsdraht einhängen. Warmwasserfühler • Führungsdraht mit Fühler in die Tauchhülse ein- schieben (ca. 300 mm). • Fühlerkabel durch die Kabeltülle aus dem Speicher herausführen. -
Seite 8: Inbetriebnahme
Inbetriebnahme Entlüftungsventil 4.1 Erstinbetriebnahme Die Anlage ist erstmalig durch den Ersteller oder einen von ihm benannten Fachkundigen (möglichst im Beisein des Anlagenbetreibers) in Betrieb zu nehmen. • Vor dem Befüllen des Speichers ist eine Spülung der Rohrleitungen nach DIN 1988 durchzuführen. •... -
Seite 9: Wartung
lich. Hierdurch bleibt die Aufheizleistung erhalten und Wartung eine Verkeimung in den Ablagerungen wird vermieden. Falls nicht schriftlich anders vereinbart, darf der Warm- HINWEIS! wasserspeicher nur mit Trinkwasser beschickt werden. Die Reinigung darf nicht mit chemischen Mit- teln wie Kalksteinlösemittel vorgenommen In Abständen von höchstens 2 Jahren wird eine Sicht- werden. -
Seite 10: Hinweise
Überdruck nicht beschädigt wird, muss das überschüs- sige Wasser durch das Sicherheitsventil abgeleitet wer- den. Hierdurch kommt es während des Aufheizens zum Tropfen des Sicherheitsventils. Bei voller Aufheizung beträgt die Ausdehnungsmenge ca. 3,5% des Speichervolumens (beim WH 104 ca. 3,5 Liter). -
Seite 11: Mögliche Störungen
7. Mögliche Störungen Fehler Ursache Abhilfe Zu geringe Warmwasser- Es wurde an verschiedenen Stellen von Speichertemperatur höher einstellen menge mehreren Personen Warmwasser ent- oder (Verfügbare Warmwasser- nommen ohne zwischenzeitlich wieder Nachheizen des Speichers öfter freigeben. menge erheblich kleiner als nachzuheizen. Dadurch ist das Nennspei- das Nennspeichervolumen) chervolumen überschritten worden. -
Seite 12: Erstinbetriebnahme- Und Wartungsprotokoll
8. Erstinbetriebnahme- und Wartungsprotokoll Die Erstinbetriebnahme und die regelmäßigen Wartungen sind mit Datum, Unterschrift und Firmenstempel zu bestäti- gen. Erstinbetriebnahmedatum Spülen der Rohrleitungen Entlüftung der Anlage Prüfung des Sicherheitsventils Prüfung des Rückschlagventils Funktionsprüfung Speichertemperaturregelung Funktionsprüfung der Zirkulationsleitung Dichtigkeitsprüfung Einweisung des Anlagenbetreibers Die Anlage ist nach den Regeln der Technik sowie den bauaufsichtlichen und gesetzlichen Bestimmungen erstellt und in Betrieb genommen.
