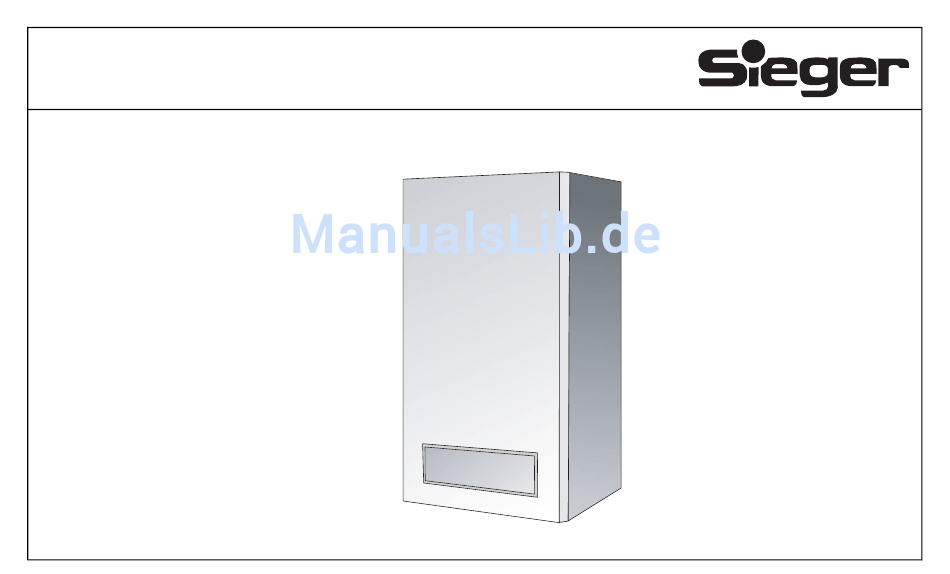

- Seite 1 7211 5700 - 03/2003 DE Sieger Heizsysteme GmbH D-57072 Siegen Telefon: +49 (0)271 23 43-0 e-Mail: info@sieger.net Bedienungsanleitung Gas-Brennwertkessel BK 13...
- Seite 2 Liebe Kundin, lieber Kunde, Die Sieger Gas-Brennwertgeräte BK 13 W(K) sind nach den neuesten technologischen Erkenntnissen und sicherheitstechnischen Regeln konstruiert und gefertigt. Dabei wurde auf die Bedienungsfreundlichkeit be- sonderer Wert gelegt. Zur optimal sicheren, wirtschaftlichen und umweltfreundlichen Nutzung der Anlage empfehlen wir Ihnen, die Sicherheitshinweise und die Bedienungsanleitung zu beachten.
- Seite 3 Aufstellungs-/Heizraum Die Zu- und Abluftöffnungen dürfen nicht verkleinert oder verschlossen werden. Entzündliche Materialien oder Flüssigkeiten dürfen nicht in der Nähe des Heizkessels gelagert oder ver- wendet werden. Zur Vermeidung von Kesselschäden ist eine Verunreinigung der Verbrennungsluft durch Halogen-Kohlen- wasserstoffe (z.B. enthalten in Sprühdosen, Lösungs- und Reinigungsmitteln, Farben, Klebern) und durch starken Staubbefall auszuschließen.
- Seite 4 Inbetriebnahme Wasserdruck prüfen Bedienebene durch Drücken auf das Symbol an der Klappe öffnen (Abb. 1). Abb. 1 Bedienebene öffnen...
- Seite 5 Betriebsschalter (Abb. 2, Pos. 1) auf "I" stellen. Zum Prüfen des Wasserdrucks die Servicetaste (Abb. 2, Pos. 2) betätigen, bis der Wasserdruck im Display angezeigt wird (z. B. P1.0 für einen Druck von 1,0 bar). Der optimale Fülldruck beträgt 1,0 bis maximal 2,0 bar. Bei einem Druck unter 1,0 bar die Anlage füllen und E C O entlüften.
- Seite 6 Vorlauftemperatur am Regler (Abb. 3, Pos. 4) entsprechend Tab. 1 einstellen. Warmwassertemperatur bei BK 13 WK bzw. Speichertemperatur bei BK 13 W am Regler (Abb. 3, Pos. 5) entsprechend Tab. 2 einstellen. Gashahn öffnen (Abb. 3, Pos. 3). EC O...
- Seite 7 Regelung Erläuterung Heizung aus, nur Warmwasser-Betrieb (Sommerbetrieb) Die Temperatur ist fest eingestellt und kann nicht 30 - 90 Temperaturvorwahl am BK13 mit einer Raumstation verändert werden (Thermostatregelung). Die Temperatur wird an Raumstation (z. B. eS73) AUTO Vorgabe über Raumstation eingestellt. Ohne Raumstation gilt 90 °C als maximale Kesseltemperatur.
- Seite 8 Keine Warmwasser- bereitung, nur Heizbetrieb Schaltet erst bei Anforderung ein, Energiesparbetrieb Nicht möglich 60°C Temperaturvorwahl am Bereitschafts- 30 - 60 Auslauf- und Bereitschaftstemperatur BK 13 temperatur Temperaturvorwahl durch Bereitschafts- AUTO Auslauf- und Bereitschaftstemperatur Raumstation temperatur Tab. 2 Warmwassertemperatur Das Heizprogramm (Schaltuhr) der Raumstation bleibt aktiv, dadurch wird im Nachtbetrieb kein Warmwasser bereitet.
-
Seite 9: Heizungsanlage Füllen Und Entlüften
Heizungsanlage füllen und entlüften Bedienebene öffnen. Regler für Vorlauftemperatur und Warmwassertemperatur auf "0" stellen (Abb. 4, Pos. 3 und 5). Servicetaste (Abb. 4, Pos. 2) betätigen, bis der Anlagendruck angezeigt wird. E C O A U T O A U T O R E S E T Abb. - Seite 10 Schlauch an einen Wasserhahn anschließen und Hahn öffnen, bis der Schlauch vollständig gefüllt ist. Schlauch an den Füllhahn am Gerät anschließen (Abb. 5 oder Abb. 6). Füllhahn vollständig öffnen. Wasserhahn langsam öffnen und Anlage bis zu einem Druck von ca. 1,5 bar füllen. Wasserhahn schließen.
- Seite 11 Anlagendruck ca. eine Woche nach der Erstbefüllung kontrollieren und ggf. Nachfüllen. Bei häufigem Wasserverlust Ursache durch eine Fachfirma ermitteln und beseitigen lassen. Abb. 6 Externer Füll- und Entleerhahn...
-
Seite 12: Frostgefahr Für Die Heizungsanlage
Frostgefahr für die Heizungsanlage Bei Frostgefahr für die Heizungsanlage ist eine Pumpennach- laufzeit von 24 Stunden zu wählen. Bedienebene öffnen. Schornsteinfegertaste und Servicetaste E C O (Abb. 7, Pos. 2 und 3) gleichzeitig drücken, bis im A U T O A U T O Display "L--"... -
Seite 13: Betriebs- Und Störungsmeldungen
Betriebs- und Störungsmeldungen Weitere Servicemeldungen oder eine eventuelle Störung wer- den im Display (Abb. 8, Pos. 7) angezeigt. Teilweise muss dazu die Taste "Service" (Abb. 8, Pos. 4) gedrückt werden. Die Meldung besteht aus zwei Zeichen. Bitte notieren Sie Meldungen, die nicht in Tab. 3 enthalten E C O A U TO A U TO... - Seite 14 Anzeige im Display Diagnose Maßnahme A, H, L, P, U, Y Gerät betriebsbereit Brenner zündet nicht Gerät durch einmaliges Betätigen der Taste "Reset" zurücksetzen (Abb. 8, Pos. 2). Falls der Brenner nach mehrmaligem Zurücksetzen nicht zündet, einen Fach- mann zu Rate ziehen. Ein Neustart ist nur bei verriegelnden Störungen möglich (blinkende Anziege).
-
Seite 15: Heizungsanlage Außer Betrieb Nehmen
Heizungsanlage außer Betrieb nehmen Bedienebene öffnen. Betriebsschalter (Abb. 9, Pos. 1) auf "0" stellen. Gashahn (Abb. 9, Pos. 2) schließen EC O (Gashebel steht im rechten Winkel zur Gasleitung). A U TO A U TO Bedienebene schließen. Bei längerer Abwesenheit auch Kaltwasserzulauf R ES ET schließen.
