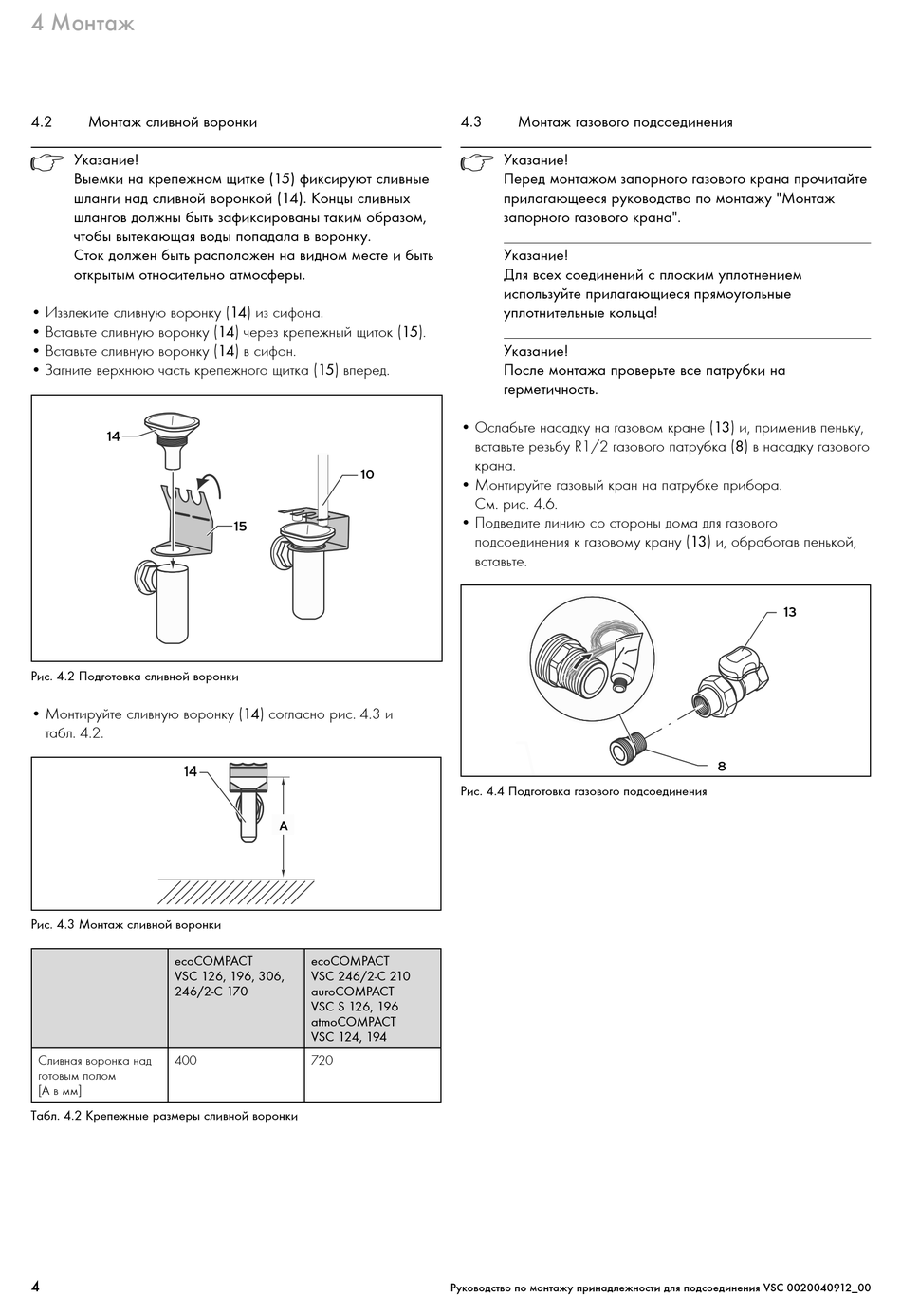

4 Монтаж
4.2 Монтаж сливной воронки
h Указание!
Выемки на крепежном щитке (15) фиксируют сливные
шланги над сливной воронкой (14). Концы сливных
шлангов должны быть зафиксированы таким образом,
чтобы вытекающая воды попадала в воронку.
Сток должен быть расположен на видном месте и быть
открытым относительно атмосферы.
• Извлеките сливную воронку (14) из сифона.
• Вставьте сливную воронку (14) через крепежный щиток (15).
• Вставьте сливную воронку (14) в сифон.
• Загните верхнюю часть крепежного щитка (15) вперед.
14
Рис. 4.2 Подготовка сливной воронки
• Монтируйте сливную воронку (14) согласно рис. 4.3 и
табл. 4.2.
14
Рис. 4.3 Монтаж сливной воронки
ecoCOMPACT
VSC 126, 196, 306,
246/2-C 170
Сливная воронка над 400
готовым полом
[A в мм]
Табл. 4.2 Крепежные размеры сливной воронки
4
10
15
A
ecoCOMPACT
VSC 246/2-C 210
auroCOMPACT
VSC S 126, 196
atmoCOMPACT
VSC 124, 194
720
4.3 Монтаж газового подсоединения
h Указание!
Перед монтажом запорного газового крана прочитайте
прилагающееся руководство по монтажу "Монтаж
запорного газового крана".
Указание!
Для всех соединений с плоским уплотнением
используйте прилагающиеся прямоугольные
уплотнительные кольца!
Указание!
После монтажа проверьте все патрубки на
герметичность.
• Ослабьте насадку на газовом кране (13) и, применив пеньку,
вставьте резьбу R1/2 газового патрубка (8) в насадку газового
крана.
• Монтируйте газовый кран на патрубке прибора.
См. рис. 4.6.
• Подведите линию со стороны дома для газового
подсоединения к газовому крану (13) и, обработав пенькой,
вставьте.
Рис. 4.4 Подготовка газового подсоединения
Руководство по монтажу принадлежности для подсоединения VSC 0020040912_00
13
8
