4

Montage

4.1

Colisage

2
1
A B
3
7
8
15x
11
14
15

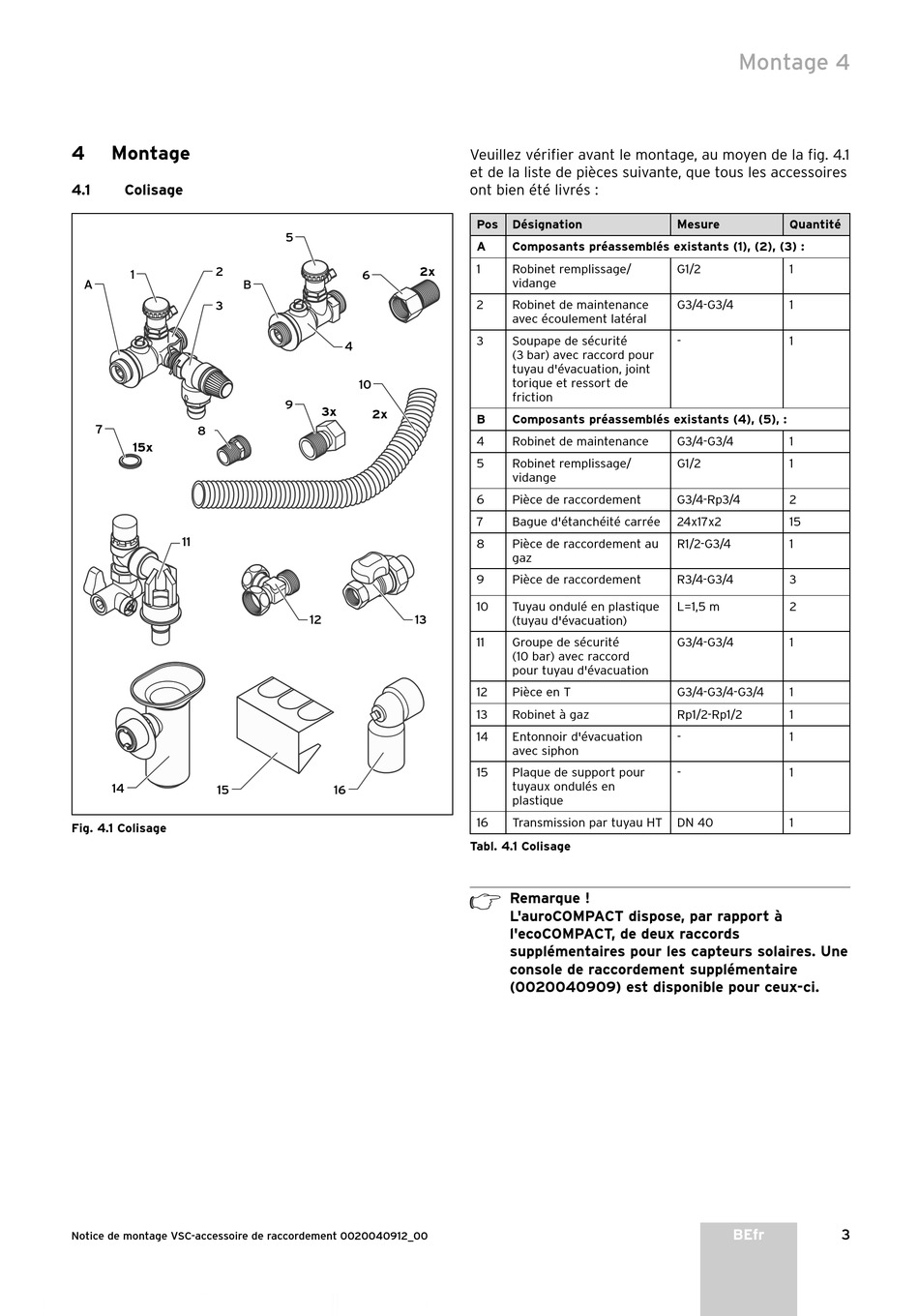

Fig. 4.1 Colisage
Notice de montage VSC-accessoire de raccordement 0020040912_00
5
2x
6
4
10
9
3x
2x
12 13
16
Veuillez vérifier avant le montage, au moyen de la fig. 4.1
et de la liste de pièces suivante, que tous les accessoires
ont bien été livrés :
Pos Désignation
A Composants préassemblés existants (1), (2), (3) :
1 Robinet remplissage/
vidange
2 Robinet de maintenance
avec écoulement latéral
3 Soupape de sécurité
(3 bar) avec raccord pour
tuyau d'évacuation, joint
torique et ressort de
friction
B Composants préassemblés existants (4), (5), :
4 Robinet de maintenance
5 Robinet remplissage/
vidange
6 Pièce de raccordement
7 Bague d'étanchéité carrée
8 Pièce de raccordement au
gaz
9 Pièce de raccordement
10 Tuyau ondulé en plastique
(tuyau d'évacuation)
11 Groupe de sécurité
(10 bar) avec raccord
pour tuyau d'évacuation
12 Pièce en T
13 Robinet à gaz
14 Entonnoir d'évacuation
avec siphon
15 Plaque de support pour
tuyaux ondulés en
plastique
16 Transmission par tuyau HT
Tabl. 4.1 Colisage
Remarque !
h
L'auroCOMPACT dispose, par rapport à
l'ecoCOMPACT, de deux raccords
supplémentaires pour les capteurs solaires. Une
console de raccordement supplémentaire
(0020040909) est disponible pour ceux-ci.
Montage 4
Mesure Quantité
G1/2 1
G3/4-G3/4 1
- 1
G3/4-G3/4 1
G1/2 1
G3/4-Rp3/4 2
24x17x2 15
R1/2-G3/4 1
R3/4-G3/4 3
L=1,5 m 2
G3/4-G3/4 1
G3/4-G3/4-G3/4 1
Rp1/2-Rp1/2 1
- 1
- 1
DN 40 1
BEfr 3
