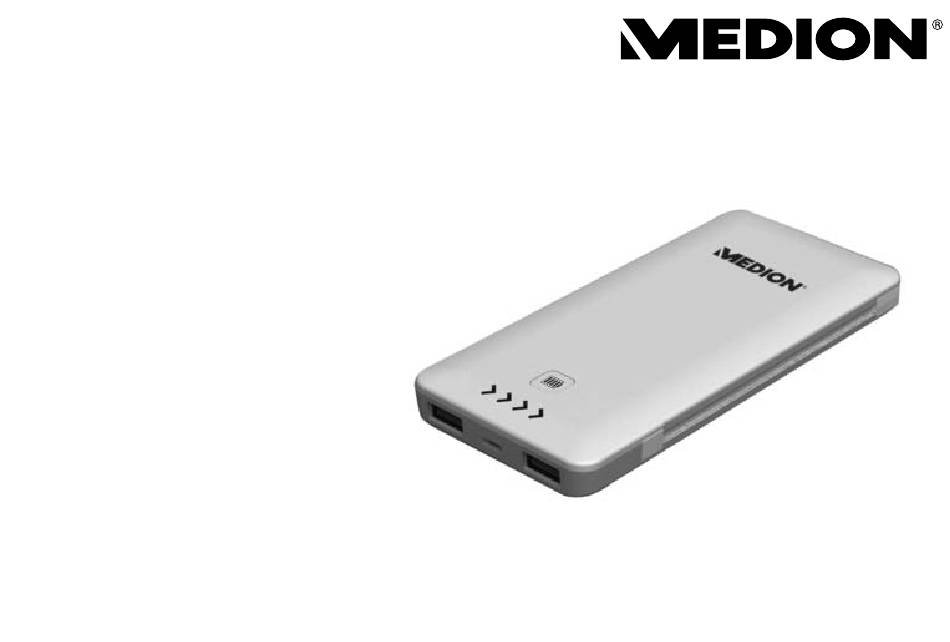

- Seite 1 Bedienungsanleitung Power Bank MEDION LIFE ® ® E74204 (MD 84610)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ............5 Sicherheits hinweise ........10 3.1. Bestimmungs gemäßer Gebrauch .....10 3.2. Allgemeine Sicherheitshinweise ....14 3.3. Betriebssicherheit ...........16 Übersicht ............28 Powerbank-Akku aufladen ......30 Powerbank-Akku verwenden ......33 Reinigung ............34 Entsorgung ............35 3 von 40... - Seite 3 Technische Daten ..........36 Konformitäts infor ma tion .......37 Impressum ............38 4 von 40...
-
Seite 4: Lieferumfang
1. Lieferumfang Vergewissern Sie sich nach dem Auspacken, dass folgen- de Teile mitgeliefert worden sind: • Mobiles Ladegerät • Netzadapter (Modell: K05S050100G, KPTEC) • USB Ladekabel • Bedienungsanleitung • Garantiekarte 5 von 40... - Seite 5 2. Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge- führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräu- ßerung des Gerätes dem neuen Besitzer weitergeben zu können.
- Seite 6 2.1. Verwendete Warnsymbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebens- gefahr. WARNUNG! Warnung vor möglicher Lebensge- fahr und/oder schweren irreversib- len Verletzungen. 7 von 40...
- Seite 7 VORSICHT! Warnung vor möglichen mittleren und oder leichten Verletzungen. WARNUNG! Warnung vor Gefahr durch elektri- schen Schlag. ACHTUNG! Hinweise beachten, um Sachschä- den zu vermeiden. 8 von 40...
- Seite 8 HINWEIS! Weiterführende Informationen für den Ge- brauch des Gerätes. HINWEIS! Hinweise in der Bedienungsanleitung beach- ten. 9 von 40...
-
Seite 9: Sicherheits Hinweise
3. Sicherheits hinweise 3.1. Bestimmungs gemäßer Gebrauch Dieser Powerbank-Akku dient als Ladegerät für Geräte, wie z. B. MP3-Player oder Han- dys die über eine USB-Schnittstelle oder ein USB-Ada pterkabel aufgeladen werden. Die Haftung bei nicht bestimmungsgemä- ßen Gebrauch ist ausgeschlossen. Der Powerbank-Akku ist nur für das Laden 10 von 40... - Seite 10 von externen Geräten mit einem USB-An- schluss geeignet. Der Powerbank-Akku ist nur für den Pri- vatgebrauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemä- ßen Gebrauchs die Haftung erlischt: • Bauen Sie das Gerät nicht ohne unsere Zu- stimmung um und verwenden Sie keine nicht von uns genehmigten oder geliefer- ten Zusatzgeräte.
- Seite 11 genehmigte Ersatz- und Zubehörteile. • Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedie- nung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschä- den führen. • Benutzen Sie das Gerät nicht in explosi- onsgefährdeten Bereichen. Hierzu zählen z.
- Seite 12 verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden. • Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind: − Hohe Luftfeuchtigkeit oder Nässe − Extrem hohe oder tiefe Temperaturen −...
-
Seite 13: Allgemeine Sicherheitshinweise
3.2. Allgemeine Sicherheitshinweise WARNUNG! Verletzungsgefahr durch unsach- gemäße Behandlung! − Gerät und Zubehör an einem für Kin- der unerreichbaren Platz aufbewahren. − Kinder sollen beaufsichtigt werden, um si- cherzustellen, dass sie nicht mit dem Ge- rät spielen. Dieses Gerät ist nicht dafür be- 14 von 40... - Seite 14 stimmt, durch Personen ( einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder man- gels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Si- cherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.
-
Seite 15: Betriebssicherheit
WARNUNG! Erstickungsgefahr! Verpackungsfolien von Kindern fernhalten. 3.3. Betriebssicherheit WARNUNG! Explosionsgefahr! Platzieren Sie keine leicht entzündli- chen, explosiven oder gefährlichen Objekte in der Nähe des Geräts. 16 von 40... - Seite 16 Gehäuse, die Zulei- tung oder die Adaptierung sichtbare Schäden aufweist. − Wenn Sie einen Transportschaden fest- stellen wenden Sie sich umgehend an das Medion Service Center. − Setzen Sie das Gerät niemals Regen 17 von 40...
- Seite 17 oder Feuchtigkeit aus! Betreiben Sie das Gerät niemals im Freien! − Tauchen Sie das Gerät niemals in Flüssig- keiten. − Öffnen Sie nicht das Gehäuse der Ge- räte. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elek trischen Schlag. − Halten Sie beim Abziehen immer den Powerbank-Akku selbst fest.
- Seite 18 − Schließen Sie das Netzteil nur an eine gut erreichbare Steckdose (AC 230 V ~ 50 Hz) an, die sich in der Nähe des Aufstellorts befindet. Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.
- Seite 19 zuschließen, da sonst Schäden verur- sacht werden können. − Warten Sie mit dem Anschluss des Netzteils, wenn das Gerät von einem kalten in einen warmen Raum ge- bracht wird. Das dabei entstehende Kondenswasser kann unter Umstän- den das Gerät zerstören. Wenn das Gerät Zimmertemperatur erreicht hat, kann das Gerät gefahrlos in Betrieb genommen werden.
- Seite 20 − Achten Sie darauf, dass die Anschluss- leitung nicht zur Stolperfalle wird. Die Anschlussleitung darf nicht geklemmt und gequetscht werden. ACHTUNG! Gefahr von Geräteschaden durch unsachgemäße Verwendung. − Befolgen Sie die Anweisungen der Be- dienungsanleitungen der Geräte, die Sie an den Powerbank-Akku anschlie- 21 von 40...
- Seite 21 ßen möchten. − Halten Sie den Powerbank-Akku von Feuchtigkeit fern und ver meiden Sie Erschütterungen, Stöße, Staub, Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu vermeiden. − Betreiben und lagern Sie den Power- bank-Akku in trockenen Räumen bei einer Temperatur zwischen 0° – 30° C. −...
- Seite 22 beim Einstecken des USB-Steckers auf die richtige Position. Durch die asym- metrische Form passt der Stecker nur in eine Position in die Buchse. − Warten Sie nach einem Transport so- lange mit der Inbetriebnahme, bis der Powerbank-Akku die Umgebungstem- peratur angenommen hat. Bei gro- ßen Temperatur- oder Feuchtig- keitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbil-...
-
Seite 23: Umgang Mit Akkus
dung kommen, die einen elektrischen Kurzschluss verursachen kann. − Decken Sie den Powerbank-Akku so- wie das Netzteil nicht ab, um eine Be- schädigung durch unzulässige Erwär- mung zu vermeiden. 3.3.1. Umgang mit Akkus Das Gerät enthält ein Lithium-Ionen Akku. Für den Umgang mit Lithium-Ionen Akkus beachten Sie folgende Hinweise: 24 von 40... - Seite 24 ACHTUNG! Gefahr von Geräteschaden durch unsachgemäße Verwendung. − Laden Sie den Akku regelmäßig und möglichst vollständig auf. Belassen Sie den Akku nicht für längere Zeit im entladenen Zustand. − Halten Sie den Akku fern von Hitze- quellen wie z. B. Heizkörpern sowie offenem Feuer wie z.
- Seite 25 − Sollte sich das Gerät nur noch einschal- ten lassen, wenn es mit Strom versorgt wird, wenden Sie sich an den Service. − Verwenden Sie keine Ladegeräte, die in irgendeiner Weise beschädigt sind. − Lassen Sie den Akku nicht in heißen oder kalten Orten liegen, wie z. B.
- Seite 26 WARNUNG! Verletzungsgefahr durch unsach- gemäße Verwendung! − Zerlegen oder verformen Sie Batterien nicht. Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und infor- mieren Sie umgehend Ihren Arzt.
-
Seite 27: Übersicht

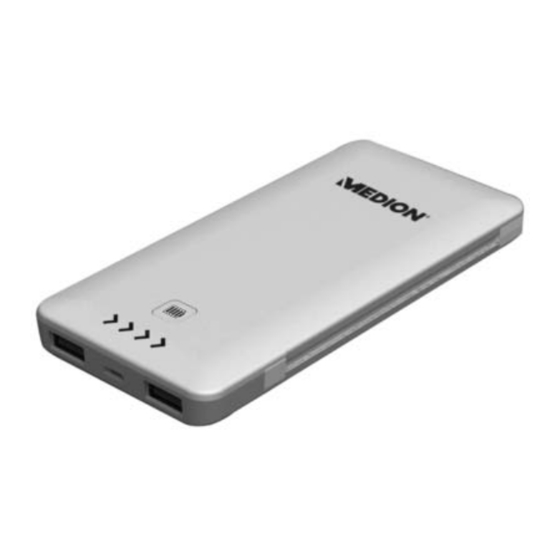

4. Übersicht 28 von 40... - Seite 28 USB3/USB5 Ausgang: 5 V 2,1 A, USB-A USB4 Eingang: 5 V 1 A, USB-Micro Ladezustand LEDs Kontrolltaste Ladezustand USB2 Ausgang: 5 V 1 A, USB-Micro USB1 Eingang: 5 V 1 A, USB-A 29 von 40...
-
Seite 29: Powerbank-Akku Aufladen
5. Powerbank-Akku aufl aden Um den Powerbank-Akku verwenden zu können, muss dieser zuvor aufgeladen werden. ACHTUNG! Gefahr von Geräteschaden durch unsachgemäße Verwendung. − Laden Sie den Powerbank-Akku nicht an USB-Anschlüssen eines Computers oder anderen Geräten auf. Verwenden Sie zum Aufladen aus- 30 von 40... - Seite 30 schließlich das mitgelieferte USB- Netzteil. Verbinden Sie den USB-Micro-B Anschluss Powerbank-Akkus über das mitgelieferte USB-Kabel mit dem USB-Anschluss des mitgelieferten USB-Netz- adapters. Alternativ können Sie auch das integrierte USB-A Ka- mit dem USB-Anschluss des mitgelieferten USB-Netzadapters verbinden. Während des Ladevorgangs blinken die Ladezustand- LEDs Je mehr Ladezustand-LEDs dauerhaft leuchten, umso höher ist der Ladezustand des Akkus.
- Seite 31 Ist eine vollständige Ladung erreicht leuchten alle 4 La- dezustand-LEDs dauerhaft. Wenn kein Gerät angeschlossen ist, können Sie den Ladezustand auch jederzeit kontrollieren, indem Sie bei ausgeschaltetem Gerät die Kontrolltaste kurz drücken. Je nach Ladezustand leuchten eine (geringe Ladung) bis alle (vollständig geladen) Ladezustand- LEDs.
-
Seite 32: Powerbank-Akku Verwenden
6. Powerbank-Akku verwenden Schliessen Sie entweder ein USB-Kabel oder das mit- gelieferte USB-Adapterkabel an einen der USB-A An- schlüsse(1) des Powerbank-Akkus an. Alternativ können Sie auch direkt das integrierte USB-Micro-B Kabel (5) mit dem USB-Anschluss Ihres Handys/Tablets verbinden. ... -
Seite 33: Reinigung
Hinweis Der Powerbank-Akku schaltet sich nach ca. 5 Se- kunden automatisch aus, solange keine exter- nen Geräte angeschlossen sind. 7. Reinigung Eine Reinigung des Geräts ist in der Regel nicht not wendig. Achten Sie darauf, dass das Gerät nicht verunreinigt wird. Verwenden Sie keine Lösungsmittel, ätzende oder gas- förmige Reinigungsmittel. -
Seite 34: Entsorgung
8. Entsorgung Verpackung Ihr Gerät befindet sich zum Schutz vor Transport- schäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden. Gerät Werfen Sie Ihr Gerät am Ende seiner Lebenszeit kei- nesfalls in den normalen Hausmüll! Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung nach einer umwelt- und sachgerechten Entsorgung. -
Seite 35: Technische Daten
9. Technische Daten Powerbank: Eingangsspannung: DC 5 V 1 A Ausgangsspannung: DC 5 V 2,1 A Max. Ausgangstrom: 2,1 A Akkukapazität: 5200 mAh Abmessung (LxBxH): 93 x 43 x 23 mm Gewicht: ca. 122 g USB Ladenetzteil: Hersteller: KPTEC Modell: K05S050100G Eingang: 100-240V~ 50/60Hz 0,2 A Ausgang: 36 von 40... -
Seite 36: Konformitätsinformation
10. Konformitäts infor ma tion Hiermit erklärt die Medion AG, dass das Produkt MD 84610 mit den folgenden europäischen Anforderun- gen übereinstimmt: • EMV-Richtlinie 2004/108/EG • Niederspannungsrichtlinie 2006/95/EG • RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity. 37 von 40... - Seite 37 Diese Bedienungsanleitung ist urheberrecht- lich geschützt. Vervielfältigung in mechanischer, elektronischer und je- der anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland 38 von 40...
- Seite 38 Die Anleitung kann über die Service Hotline nach- bestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung. Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden. 39 von 40...
- Seite 39 40 von 40...
- Seite 40 MEDION AG 45092 Essen Deutschland Hotline: 01805 - 633 633 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min.) Bitte benutzen Sie das Kontaktformular unter: www.medion.com/contact www.medion.de...
