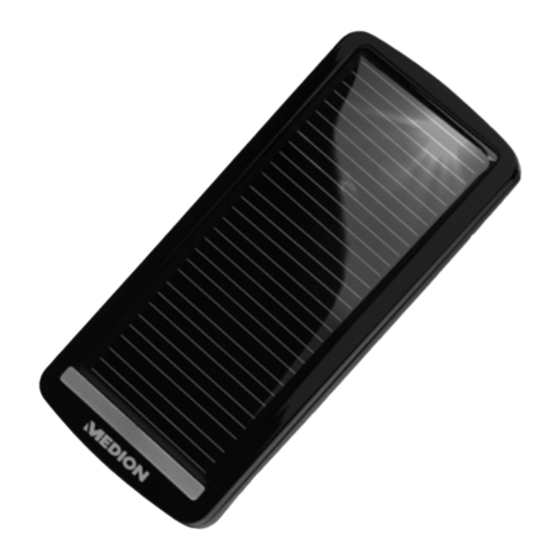

- Seite 1 Solar-Ladegerät ® ® MEDION LIFE E69127 (MD 83217) Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..............1 Sicherheitshinweise .............. 3 Aufstellung ..................3 Störungen ..................4 Sicher mit dem Gerät umgehen ............4 Bestimmungsgemäßer Gebrauch ......... 5 Lieferumfang ................ 6 Geräteübersicht ..............7 Frontansicht..................7 ... - Seite 3 Inbetriebnahme und Gebrauch .......... 10 Solarlademodus ................10 Schnelllademodus ................. 11 Anschluß ..................12 Reinigung ................13 Entsorgung ................. 14 Verpackung ................... 14 Gerät ..................... 14 Batterien ..................15 Technische Daten ..............16 ...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen in dieser Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Aufstellung Schützen Sie das Gerät vor Stößen. -
Seite 5: Störungen
Störungen Ziehen Sie bei Beschädigungen des Ladekabels, der Anschlussadapter oder des Gerätes sofort die Stecker aus dem Gerät. Um Gefährdungen zu vermeiden, versuchen Sie auf keinen Fall das Gerät selber zu öffnen und/oder zu reparieren. Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt. -
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie das Gerät nicht im Freien. Knicken Sie die Solarzelle nicht übermäßig. Verwenden Sie das Gerät nur bei einer Umgebungstemperatur von 0°C – 50°C. Trennen Sie das Ladekabel vom Gerät, wenn dieses nicht verwendet wird. Bestimmungsgemäßer Gebrauch Das Gerät dient zur Aufladung von mobilen Geräten, wie Handy oder MP3-Player. -
Seite 7: Lieferumfang
Lieferumfang ACHTUNG! Lassen Sie kleine Kinder nicht mit Folien spielen. Es besteht Erstickungsgefahr! Entfernen Sie sämtliches Verpackungsmaterial, auch die Folie auf dem Solarmodul. Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden: Solarmodul USB-Kabel: zum Anschluß an einen PC ... -
Seite 8: Geräteübersicht
Geräteübersicht Frontansicht Sonnenmodul... -
Seite 9: Seitenansicht
Seitenansicht microUSB Anschluss: zum Anschluss an einen PC LED Anzeige Anschlussbuchse für Ladekabel... - Seite 10 Adapter Sony Ericsson® K + W Serie Nokia® 3,5mm Samsung® Nokia® Mini 2mm Samsung Slim® DC Mini Mini USB iPhone™/iPod™ Im Anhang ab Seite 16 finden Sie eine Übersicht der unterstützten Geräte.
-
Seite 11: Inbetriebnahme Und Gebrauch
Inbetriebnahme und Gebrauch Solarlademodus Richten Sie den Sonnenkollektor auf die Sonne aus, der eingebaute Akku wird nun geladen. Die LED-Anzeige leuchtet während des Ladevorgangs blau, je nach Lichtintensität leuchtet die LED-Anzeige intensiver. Die Ladezeit im Solarbetrieb beträgt ca. 15 – 16 Stunden. HINWEIS! Die Angabe der Ladezeit ist nur ein ungefährer Wert, da die Ladezeit durch unterschiedliche Faktoren beeinträchtigt werden kann (z. -
Seite 12: Schnelllademodus
Schnelllademodus Schließen Sie das Ladegerät mit dem mitgelieferten Ladekabel an eine USB-Buchse Ihres PCs an, der eingebaute Akku wird nun geladen. Die LED-Anzeige leuchtet während des Schnellladevorgangs rot. Sobald der Akku komplett geladen wurde leuchtet die LED-Anzeige blau. Die Ladezeit im Schnelllademodus beträgt ca. 4 Stunden. -
Seite 13: Anschluß
Anschluß Verbinden Sie das mitgelieferte Ladekabel mit einem für Ihr Endgerät passenden Adapter. Verbinden Sie nun das vollständig geladene Ladegerät mit dem zu ladenden Endgerät. HINWEIS: Für die Nutzung des Ladegerätes mit einem iPhone™ oder einem iPod™ verwenden Sie das mitgelieferte iPhone™/iPod™- Ladekabel. -
Seite 14: Reinigung
Reinigung Reinigen Sie die Außenseite des Solargeräts mit einem weichen Tuch. Verwenden Sie keine scharfen Chemikalien, Reinigungslösungen oder starke Reinigungsmittel... -
Seite 15: Entsorgung
Entsorgung Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und somit wieder verwendungsfähig oder können dem Rohstoff- Kreislauf zurückgeführt werden. Gerät Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung nach einer umwelt- und sachgerechten Entsorgung. -
Seite 16: Batterien
Batterien Verbrauchte Batterien gehören nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden. -
Seite 17: Technische Daten
Technische Daten Eingangsspannung (Solarmodul): 5V 500mA Ausgangsspannung: 5V 500mA Anschlussleistung: 2,5 W Umgebungstemperatur 0° – 50° C Akkutyp: 1000mAh, Li-Polymer Solarmodul: Mono Crystalline, 5V 80mA Technische Änderungen vorbehalten! -
Seite 18: Anhang
Anhang Übersicht der unterstützten Geräte: Die hier aufgeführten Geräte sind nur Beispiele, die Kompatibilität kann teilweise nicht komplett gewährleistet werden. Nokia® 3,5mm älteren Nokia Handys und Geräte mit einem 3,5mm Anschluss Modell: 1100, 1221, 1261, 2270, 2285, 2650, 3120, 3200, 3300, 3390, 3586i, 5100, 6020, 6021, 6360, 6590i, 6610i, 6810, 7200, 7270, 7650, 8265, 8910... - Seite 19 Nokia® 2mm neue Nokia Handys incl. N-Serie Modell: N70, N73, N80, N91, N92, E61, 2865i, 3155i, 6080, 6103, 6126, 6151, 6265i, 6280, 7370 Samsung® Modell: SCH-A210, SCH-A310, SCH-A399, SCH-A475, SCH-A505, SGH- N628, SGH-P107, SGH-P207, SGH-P400, SGH-P408, SGH-P510 Samsung® schmal Modell: SGH-D520, D800, D820, D830, D840, D900, E250, E390, E500, E570, E780, E870, E900, P300, P310, X820, X830, Z400, Z400v, Z510...
- Seite 20 Sony Ericsson® Modell: D750i, J100a, J100c, J100i, J220a, W600c, W600i, W700c, W700i, W710c, W710i, Z710c, Z710i, J220i, K618i, M600i Mini USB diverse Handys und Geräte mit Mini-USB Anschluss Motorola®-Modell: A780, E1070, L2, L6, L7 i-mode, RAZR maxx V6, RAZR V3, RAZR V3i Blackberry®-Modell: 6210, 6220, 6230, 6280, 6510, 7100g, 7100i, 7100r, 7100t, 7100v, 7100x, 7105t, 7130e, 7210, 7230, 7250, 7270, 7280, 7290...
- Seite 21 iPod™-Anschluss diverse iPod™ und iPhone™ Modelle Modell: iPod™ photo ,iPod™ mini , iPod™ 5G, iPod™ Classic, iPod™ nano (1G-5G), iTouch™, iPhone™(2G,3G,3GS) DC Mini Sony® PSP; TomTom® Go, Go300, Go700; diverse Digitalkameras und MP3-Player...
- Seite 22 MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Hotline: 01805 - 633 633 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Servicebereich der Homepage: www.medion.de/service www.medion.de...
