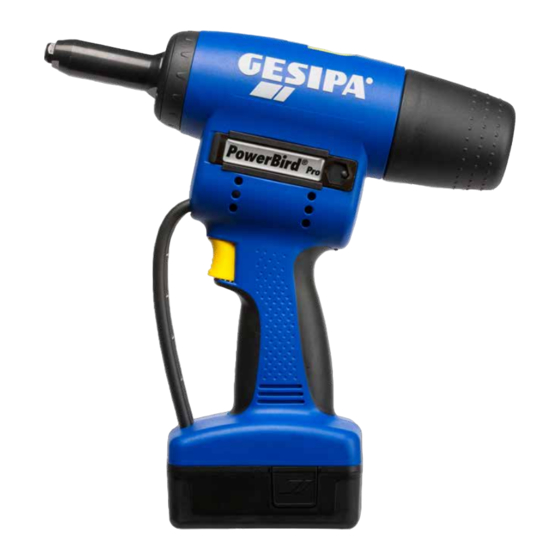

- Seite 1 Bedienungsanleitung Powerbird Pro Gold Edition Akku-Werkzeug für Blindnieten...
-
Seite 2: Inhaltsverzeichnis
Powerbird Pro-Gold-Edition-01-247 INHALTSVERZEICHNIS 1. Blindniet-Setzgerät ....................1.1Arbeitsbereich ......................1.2 Ausrüstung/Zubehör ..................... 1.3 Technische Daten ....................1.4 Mundstückzuordnung ................... 1.5 Sicherheitshinweise ....................1.6 Inbetriebnahme ..................... 1.7 Arbeitsweise ......................1.8 Beleuchtung ......................1.9 Wartung ........................ 2. Schnellladegerät-Akku ..................... 2.1 Technische Daten .................... -
Seite 3: Blindniet-Setzgerät
Powerbird Pro-Gold-Edition-01-247 1. Blindniet-Setzgerät 1.1 Arbeitsbereich Blindniete ab Ø2,4 mm Alu bis Ø6,4 mm aller Werkstoffe; Blindniete Ø8 mm Alu. BULB-TITE®-Blindniete bis Ø7,7 mm aller Werkstoffe. MEGA GRIP®-Blindniete bis Ø6,4 mm aller Werkstoffe. Zur Vermeidung von Verstopfungen wird empfohlen, die entsprechenden Druckbuchsen gemäß... -
Seite 4: Mundstückzuordnung
Powerbird Pro-Gold-Edition-01-247 1.4 Mundstückzuordnung Blindniet Niet-Werkstoff Mundstück Artikel-Nr. Druckbuchse Artikel-Nr. Ø (mm) Aluminium 17/18* 725 2075 Aluminium, geschlossen 17/18* 725 2075 3 und 3,2 Aluminium, Stahl, Edelstahl 17/24* 725 1583 Aluminium 17/24* 725 1583 Stahl 17/27* 725 2040 732 1001... -
Seite 5: Sicherheitshinweise
Powerbird Pro-Gold-Edition-01-247 1.5 Sicherheitshinweise Achtung: Zum Schutz vor elektrischem Schlag, Verletzungs- und Brandgefahr müssen folgende Sicherheitsbestimmungen beachtet werden: Das Blindnietgerät ist ausschließlich zur Verarbeitung von Blindnieten bestimmt! Überlasten Sie das Blindnietgerät nicht; arbeiten Sie im angegebenen Leistungsbereich. ... -
Seite 6: Arbeitsweise
Powerbird Pro-Gold-Edition-01-247 1.7 Arbeitsweise Drücken des Schalters löst den Nietvorgang aus. Bei Erreichen der hinteren Endlage stoppt der Zugvorgang automatisch. Nach Loslassen des Schalters läuft der Zugmechanismus automatisch in die vordere Ausgangslage zurück. Entsorgung des abgerissenen Nietdornes erfolgt durch Kippen nach hinten in den Auffangbehälter oder nach vorn durch das Mundstück. -
Seite 7: Wartung
Powerbird Pro-Gold-Edition-01-247 1.9 Wartung Die Wartung des Blindnietgerätes beschränkt sich nur auf den kompletten Greifmechanismus sowie dessen Verschleißteile: Akku (Nr. 55) vom Blindnietgerät abnehmen. Stahlhülse (Nr. 13) mit Gabelschlüssel SW 14 oder SW 24 abschrauben und reinigen. Besonders auf Ablagerungen innen in der Spitze der Stahlhülse achten! ... -
Seite 8: Schnellladegerät
Ladegerät nie in feuchter/nasser Umgebung oder in der Nähe brennbarer Flüssigkeiten und Gase benutzen. Explosionsgefahr! ® Für den Ladevorgang ist das Ladegerät aus der Verpackung zu entnehmen. Der GESIPA Akku ist lagerichtig mit geringem Kraftaufwand in das Ladegerät zu stecken. Laden Sie niemals nicht aufladbare Batterien. -
Seite 9: Ladevorgang
Powerbird Pro-Gold-Edition-01-247 2.3 Ladevorgang • Es können nur GESIPA ® -Akkus mit einer Temperatur von -5°C bis +55°C geladen werden! • Ladegerät aus der Verpackung entnehmen und an die Netzspannung anschließen. • Der GESIPA ® -Akku ist lagerichtig mit geringem Kraftaufwand in das Ladegerät zu stecken. -
Seite 10: Umweltschutz
Powerbird Pro-Gold-Edition-01-247 2.5 Umweltschutz Müssen Akkus erneuert werden, sind folgende Punkte zu beachten: • Geben Sie verbrauchte GESIPA ® ® -Akkus Ihrem Händler oder GESIPA zum Recycling zurück. • Keinesfalls dürfen verbrauchte Akkus in den Müll, Feuer oder Wasser gelangen! 3. -
Seite 11: Garantie
Schäden, die durch Material- oder Herstellungsfehler entstanden sind, werden unentgeltlich durch Ersatz oder Reparatur beseitigt. Beanstandungen können nur anerkannt werden, ® wenn das Blindnietgerät unzerlegt an den Lieferer oder GESIPA gesandt wird. 5. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die Produkte mit den folgenden Normen und Richtlinien übereinstimmen:... - Seite 12 Powerbird Pro-Gold-Edition-01-247...
-
Seite 13: Zubehör Powerbird Pro Gold Edition
Powerbird Pro-Gold-Edition-01-247 Zubehör Powerbird Pro Gold Edition Zubehörteil-Nr. Artikel-Nr. Beschreibung 7252075 Mundstück 17/18 7251583 Mundstück 17/24 7252040 Mundstück 17/27 7252059 Mundstück 17/29 7252067 Mundstück 17/32 7252083 Mundstück 17/36 7252560 Mundstück 17/40 7253065 Mundstück 17/45 7252202 Mundstück 17/26 BT 7252210 Mundstück 17/32 BT 7252229 Mundstück 17/42 BT... -
Seite 14: Service Und Wartung
Service und Wartung Die Entscheidung für eine Befestigungstechnologie ist die Entscheidung für ein komplettes System. Das zur Befestigung benötigte Werkzeug beeinflusst in hohem Maße die Wahl des Systems. Auch hierin unterstützen wir Sie Breites Angebot Service und Wartung Wir besitzen ein breites Angebot an Werkzeugen; von ein- Durch fachkundige und regelmäßige Wartung beugen Sie Ver- fachen Handwerkzeugen bis modernen Maschinen.
