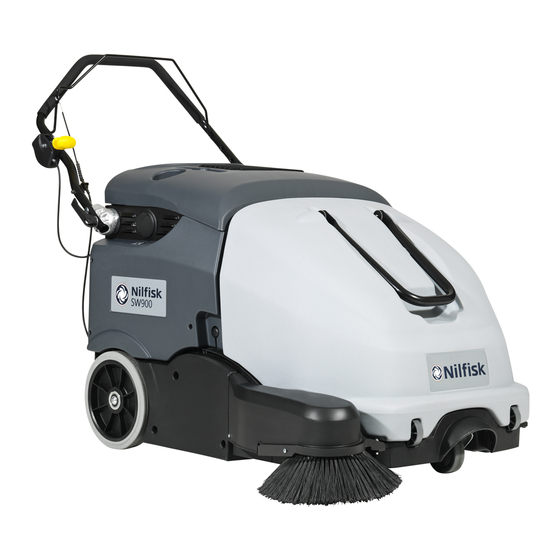

- Seite 1 SW900 Instructions for use Bedienungshandbuch Instructions d’utilisation Instructions for use Gebruiksaanwijzing Deutsch 08/2013 Revised 10/2013 Français English 1465366000 Nederlands Model: 9084110010...
- Seite 2 Declaração de conformidade Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model SW900 / Μοντέλο / Modell / Model / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model : Тип...
-
Seite 3: Inhaltsverzeichnis
STAUBFILTER REINIGEN UND AUF SCHÄDEN ÜBERPRÜFEN ....................19 PRÜFUNG DER FUNKTIONSFÄHIGKEIT DES POSITIONSMIKROSCHALTERS DES ABFALLBEHÄLTERS ......20 PRÜFUNG/WIEDERHERSTELLUNG/AUSWECHSELN DER SICHERUNGEN ................20 KONTROLLE DES ELEKTROLYTSTANDS DER BATTERIEN (NUR FÜR WET-BATTERIEN) ........... 20 FEHLERSUCHE ................................21 VERSCHROTTUNG ............................... 22 1465366000 - SW900... -
Seite 4: Einleitung
Verfügung. Bitte immer Modell und Seriennummer angeben. ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN Nilfisk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und Verbesserungen vorzunehmen. Nilfisk ist nicht verpflichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. -
Seite 5: Funktionseigenschaften
Vor jeglichem Eingriff an dem Gerät die Das Gerät nicht mit direkten bzw. unter Anleitungen aufmerksam lesen. Druck stehenden Wasserstrahlen abspritzen. ACHTUNG! ACHTUNG! Das Gerät nicht auf Oberflächen mit Bewegliche Teile. einem stärkeren als dem auf dem Gerät angegebenen Gefälle einsetzen. 1465366000 - SW900... -
Seite 6: Im Handbuch Verwendete Symbole
Gerät nicht verwenden, wenn das Ladegerätkabel oder der Stecker beschädigt sind. Funktioniert das Gerät nicht einwandfrei, ist es beschädigt, ins Wasser gefallen oder wurde es im Freien abgestellt, Gerät zum Kundendienst bringen. – Vor jeglichem Wartungseingriff, das Ladegerätkabel vom Netz ziehen, um Feuer-, Stromschlag- oder Verletzungsgefahr zu vermeiden. SW900 - 1465366000... - Seite 7 – Wird das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich. – Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk empfohlene Zubehörteile verwenden. – Das Gerät vor der Inbetriebnahme aufmerksam kontrollieren und insbesondere darauf achten, dass alle Bestandteile installiert worden sind.
-
Seite 8: Gerätebeschreibung
21. Batteriefach- und Hauptmotorhaube Kontrollleuchte Batterien entladen (rot) 22. Vorderer Motorhaubenverschluss Betriebsstundenzähler 23. Öffnungs-/Verschlussgriff linke Klappe Fahrhebel 24. Schmutzfangklappe vorn Antriebsregler 25. Schmutzfangklappe hinten 10. Schubbügel 26. Seitlichen Schmutzfangklappen 11. Einstellhebel für Schubbügelneigung 12. Hebel rechten Seitenbesen anheben/absenken P100813 SW900 - 1465366000... - Seite 9 33. Selbstrückstellende Sicherung Motor rechter Seitenbesen 45. Positionsmikroschalter Abfallbehälter 34. Selbstrückstellende Sicherung Motor linker Seitenbesen 46. Objektfach (optional) 47. Schild Seriennummer/technische Daten/ 35. Batterien Konformitätszeichen 36. Batteriesteckverbinder 48. Ansauglüfter 37. Klappe rechts 49. Antriebsriemen 38. Ladegerätkabel 50. Hauptkehrwalzenriemen 51. Hinteres Gitter P100814 1465366000 - SW900...
-
Seite 10: Zubehör/Sonderausstattung
Vom Gerät emittierter Schallleistungspegel (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 84 dB(A) IP-Schutzart Wendekreis 1550 mm Vibrationen am Bedienerarm (ISO 5349-1) (**) <2,5 m/s Batterien und Abfallbehälter leer. (**) Bei normalen Arbeitsbedingungen auf einer ebenen Asphaltfläche. SW900 - 1465366000... -
Seite 11: Schaltplan
BETRIEBSANLEITUNG DEUTSCH Zusammensetzung der Bauteile des Geräts und Wiederverwertbarkeit % wiederverwertbar % Gewicht der SW900 B Aluminium 100 % 2,4 % E-Motoren - Verschied. 29 % 11,8 % Eisenmetalle 100 % 39,4 % Verkabelung/Verdrahtung 80 % 1,8 % Flüssigkeiten 100 %... -
Seite 12: Betrieb
GEFAHR – ACHTUNG – HINWEIS – NACHSCHLAGEN Beim Lesen dieser Anleitung muss der Bediener sich die Bedeutung der Aufkleber aufmerksam verdeutlichen (siehe Absatz „An dem Gerät angebrachte Symbole“). Die Schilder keinesfalls abdecken und bei Beschädigung sofort ersetzen. SW900 - 1465366000... -
Seite 13: Batterien Eines Neuen Geräts Überprüfen/Vorbereiten
(21) öffnen. Sicherstellen, dass den Batteriestecker (36) nicht angeschlossen ist. ACHTUNG! Für die eingebauten Batterien könnte ein spezifischer Algorithmus erforderlich sein: Man wende sich an ein Nilfisk- Fachzentrum, um den für die erworbene Batterie geeigneten Ladealgorithmus einzustellen. BATTERY PLUG Die Batterien vorsichtig bis zum entsprechenden Fach heben, dann auf korrekte Weise wie in Abbildung 1 gezeigt installieren. -
Seite 14: Vor Dem Einschalten Des Geräts
Beim Übergang zu trockenem Boden, die Düse „wet bypass“ (43) schließen, um zum normalen Absaugvorgang zurückzuschalten. Bei Arbeitsende und vollem Abfallbehälter (14) diesen entleeren. ANMERKUNG Ist der Abfallbehälter voll, kann die Kehrmaschine Staub und Abfälle nicht mehr aufnehmen. SW900 - 1465366000... -
Seite 15: Abfallbehälter Entleeren
Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle planmäßige Wartung und außerordentliche Wartung vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen. ACHTUNG! Wartungsbearbeitungen sind bei ausgeschaltetem Gerät, abgezogenem Zündschlüssel und, falls erforderlich, mit getrennten Batterien durchzuführen. Vor jeglichem Wartungseingriff sämtliche Sicherheitshinweise im Kapitel „Sicherheit“ aufmerksam lesen. 1465366000 - SW900... -
Seite 16: Übersichtstabelle Planmässige Wartung
LADEGERÄTKABEL ÜBERPRÜFEN Sorgfältig prüfen, ob das Ladegerätkabel (38) und der entsprechende Stecker Abriebspuren, Schnitte, Risse oder sonstigen Schäden aufweisen. Wenden Sie sich bei Schäden am Ladegerätkabel und/oder dem jeweiligen Stecker an einen Nilfisk-Kundendienst. BATTERIEN LADEN HINWEIS! Die Batterien beim Aufleuchten der gelben (5) oder roten (6) Kontrollleuchten und bei Arbeitsende laden. Wenn die Batterien beladen halten werden, wird ihre Brauchbarkeitsdauer verlängert. -
Seite 17: Hauptkehrwalzenhöhe Überprüfen Und Einstellen
Maschinenfunktion und kann die Abbildung 3 Überhitzung von beweglichen und elektrischen Teilen verursachen und folglich ihre Lebensdauer außerordentlich vermindern. Bei Durchführung der obengenannten Prüfung besondere Aufmerksamkeit beachten und die Maschine nie aus den gezeigten Bedingungen funktionieren lassen. 1465366000 - SW900... -
Seite 18: Hauptkehrwalze Auswechseln
10. Die neue Hauptkehrwalze einbauen und sicherstellen, dass die Einrastvorrichtung (G) in die entsprechende Mitnehmernabe (E) einrastet. 11. Die Abdeckung der Hauptkehrwalze (C) installieren und die Griffe (B) anziehen. 12. Die linke Klappe (A) schließen. 13. Die Höhe der Hauptkehrwalze einstellen, wie es im entsprechenden Abschnitt beschrieben ist. P100819 Abbildung 4 SW900 - 1465366000... -
Seite 19: Seitenbesenhöhe Überprüfen Und Einstellen
Seitenbesen (B) von den drei Stiften (C) lösen und abnehmen. Den neuen Seitenbesen in die drei Stifte (C) einrasten und am Gerät montieren. Knopf (A) eindrehen. Die Höhe der neuen Hauptkehrwalze einstellen, wie es im entsprechenden Abschnitt beschrieben ist. P100822 Abbildung 7 1465366000 - SW900... -
Seite 20: Prüfung Und Einstellung Der Höhe Der Schmutzfangklappen
Höhe der Schmutzfangklappe (M) mithilfe der Langlöcher einstellen. 18. Nach erfolgter Einstellung die Schrauben (L) festziehen. 19. Die ausgebauten Bauteile in umgekehrter Reihenfolge wieder einbauen. ANMERKUNG Die vordere Schmutzfangklappe (24) am Abfallbehälter erfordert keine Einstellung. P100826 Abbildung 10 SW900 - 1465366000... -
Seite 21: Staubfilter Reinigen Und Auf Schäden Überprüfen
11. Die Schritte 1. bis 3. durchführen. 12. Den Vorfilter (K, Abb. 13) ausbauen und mit Druckluft mit einem Druck von höchstens 6 Bar ausblasen. 13. Die ausgebauten Bauteile in umgekehrter Reihenfolge wieder einbauen. P100829 Abbildung 13 1465366000 - SW900... -
Seite 22: Prüfung Der Funktionsfähigkeit Des Positionsmikroschalters Des Abfallbehälters
Den Elektrolytstand der Batterien (35) prüfen. Falls erforderlich, durch die Verschlusstopfen nachfüllen. Die Verschlüsse der Batterien (35) schließen. Die Batteriefach- und Hauptmotorhaube (21) schließen und mit der vorderen Einrichtung (22) verriegeln. Falls erforderlich, die Batterien wie im nachfolgenden Abschnitt gezeigt laden. SW900 - 1465366000... -
Seite 23: Fehlersuche
Das Gerät kann ohne Ladegerät nicht funktionieren. Bei einer Störung des Ladegeräts setzen Sie sich mit einem autorisierten Kundendienst in Verbindung. Für weitere Informationen setzen Sie sich bitte mit einem Nilfisk-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist. 1465366000 - SW900... -
Seite 24: Verschrottung
Umwelthygienevorschriften gesondert zu entsorgen: – Batterien – Polyesterstaubfilter – Hauptkehrwalze und Seitenbesen – Kunststoffleitungen und -teile – Elektrische und elektronische Teile (*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfisk- Niederlassung. SW900 - 1465366000...
