1MRS751110
5.
5.1.
5.2.
Schutz, Überwachung und Steuerung
Installationshandbuch
Montage
Die Produkte der Baureihe RED 500 können unter Verwendung von geeigneten
Montagesätzen
• bündig,
• Einbaumontage mit Zwischenrahmen,
• in einer Etage oder
• an einer Wand montiert werden.
Gehäuseabmessungen
Gehäusegröße
Relaistyp
(x 19")
1/4
REJ_/REU_/RTXP
1/3
REX_/REA_
1/2
REC_/REF_/
REM_/RET_
265.9
(6U)
223.7
(~1/2 x19”)
18.5

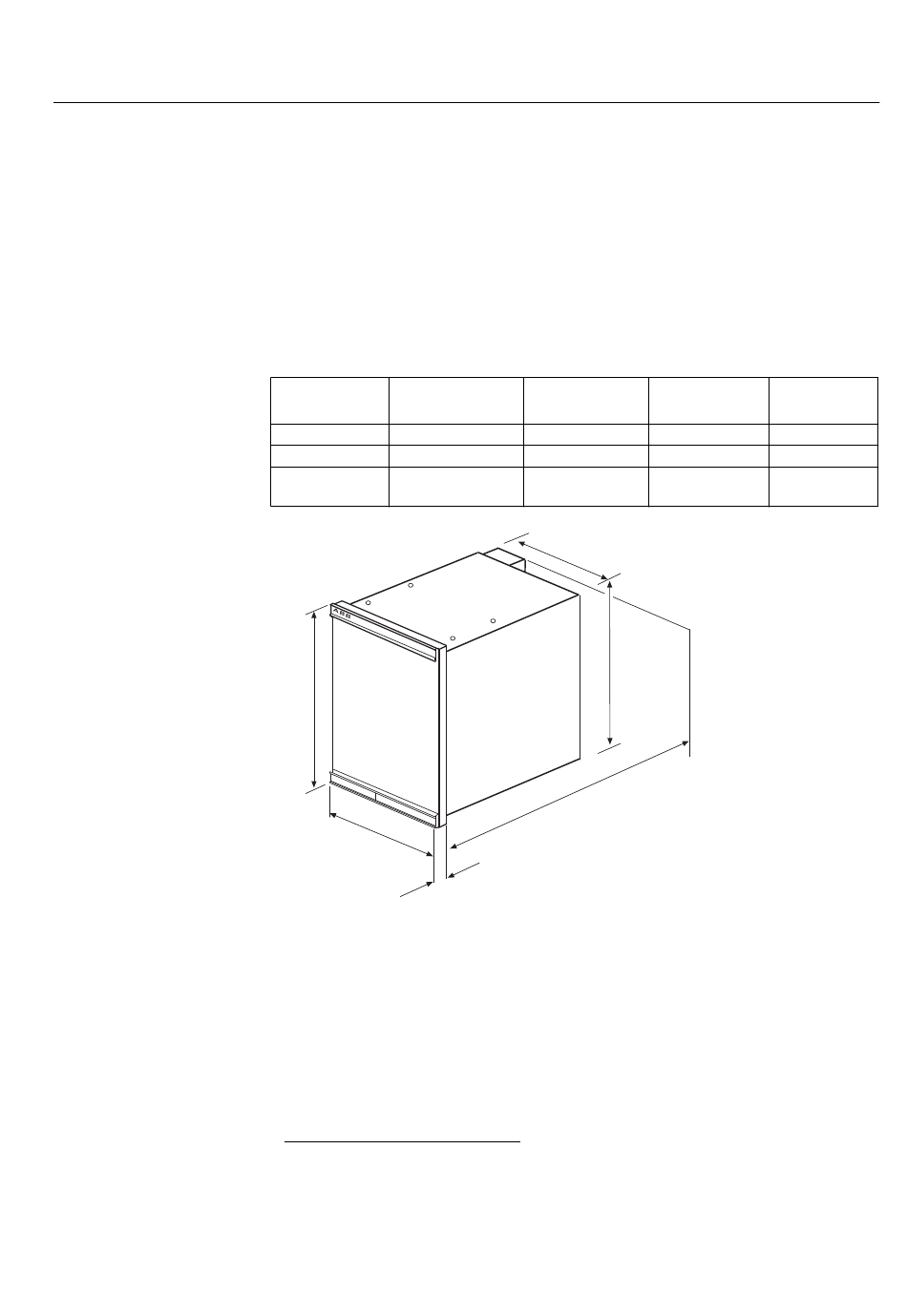

Ab. 5.1.-1
Gesamtabmessungen eines Gehäuses (Beispiel Gehäusegröße ½ x
1
19")
Montagesystem
Alle Kabelanschlüsse werden an der Rückseite des Gehäuses vorgenommen. Für
elektrische Anschlüsse werden Schraub-klemmenleisten verwendet, für optische
Anschlüsse und Busanschlussmodule vom Typ RER-103, RER-123 und RER 133
1. Abbildung ohne Schutzabdeckung.
Rahmenbreite
Rahmenhöhe
mm
mm
111.4
265,9 (6U)
148.8
"
223.7
"
205.7
249.8
235
RE_ 5__
Rahmentiefe
mm
235
"
"
A060142
9
