Aufbau- und Bedienungsanleitung
Dauerbrandofen-Kaminofen
HARK 106 GT ECOplus
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller Arbeiten
aufmerksam zu lesen und zu beachten. Nicht beachtung kann zur
Beeinträchtigung der Sicherheit und zum Erlöschen der Gewähr-
leistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Kaminöfen betreffenden Vorschriften und Normen unbedingt zu
beachten (z.B. Bauordnung des einzelnen Bundeslandes, Feuerungs -
verordnung, DIN V 18160 Teil 1 und Teil 2 für Schornsteine, EN 13384
für Schornsteinberechnungen, EN 13240 für Kaminöfen sowie örtliche
Vorschriften). Um die Einhaltung der genannten Normen und Vorschriften
zu gewährleisten, ist vor der Installation des Kaminofens der zuständige
Schorn stein fegermeister zu informieren. Er wird Sie beraten und den
ordnungsgemäßen Anschluss des Kaminofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Kaminofens ist eine ebene, tragfähige
Stellfläche, die aus nicht brennbaren Baustoffen besteht oder durch
eine nicht brennbare Unterlage geschützt sein muss. Die Unterlage ist
so zu bemessen, dass sie vor dem Ofen mindestens 50 cm und an den
Seiten mindestens 30 cm über die Feuerraumöffnung bzw. Grundfläche
des Ofens hinausragt. Im HARK- Zubehörprogramm finden Sie hierfür
geeignete Boden platten. Von der Rückseite und den Seitenflächen des
Kaminofens ist ein Wandabstand von 20 cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren Bauteilen,
Möbeln, Dekostoffen und ähnlichem ein Mindest abstand von 80 cm ein-
gehalten werden (gemessen von der Vorderkante der Feuerraumöffnung).
Der Abstand kann auf 40 cm verringert werden, wenn ein beidseitig hin-
terlüfteter Strahlungsschutz vorhanden ist. (Abb. A)

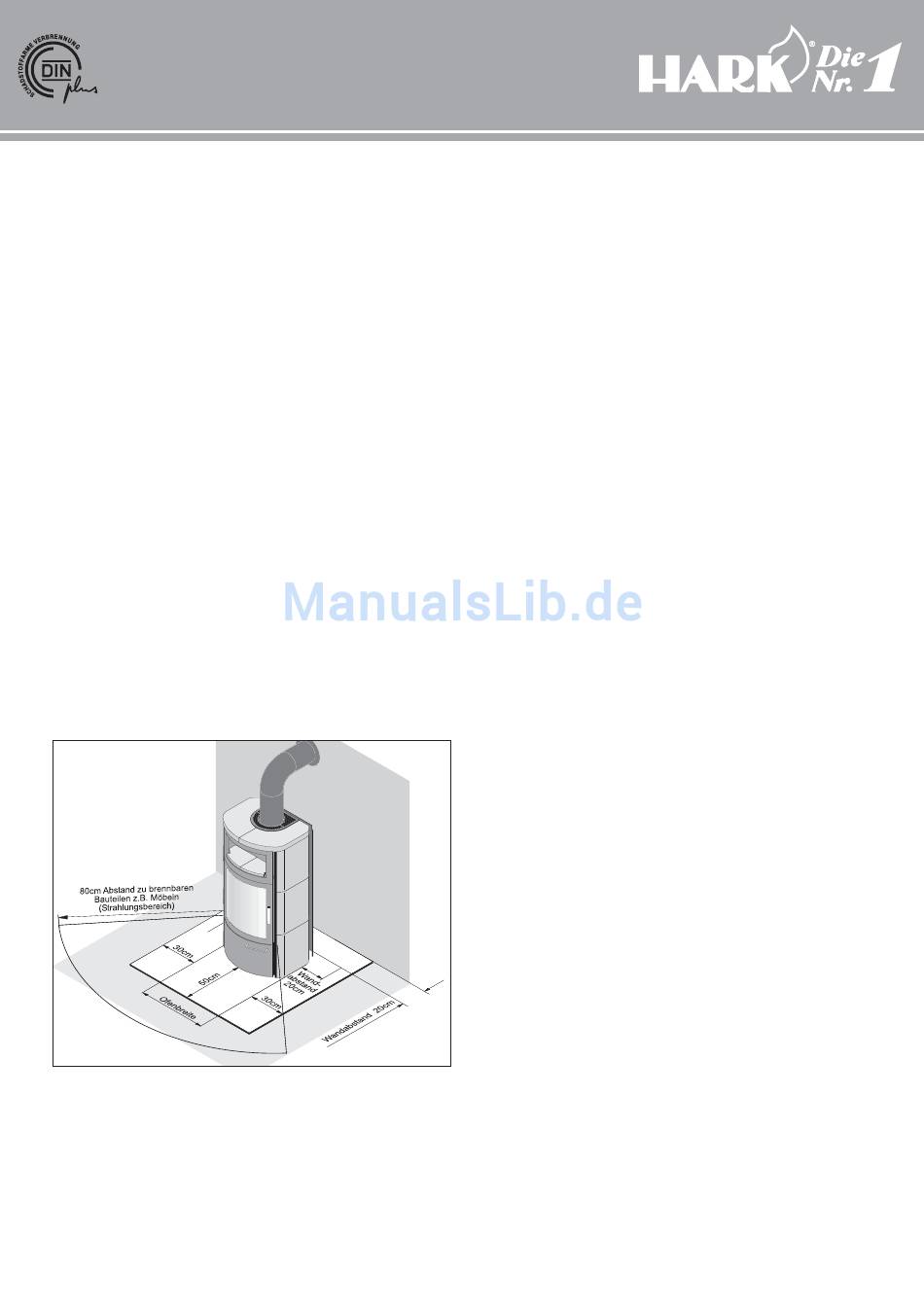

Abbildung A
Verbrennungsluftzufuhr
Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre Verbren-
nungsluft aus dem Aufstellraum entnehmen, muss der Betreiber für
ausreichende Verbrennungsluftzufuhr sorgen! Kaminöfen der Bauart A 1
(selbstschließende Feuerraumtür) benötigen ein Raumvolumen von min-
3
destens 4 m pro Kilowatt Nennwärmeleistung. Bei kleineren Räumen,
abgedichteten Fenstern und Türen oder sonstigen Beeinträchtigungen
einer ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten,
mechanische Entlüftungen), muss für eine zusätzliche Frischluftzufuhr
gesorgt werden, z. B. durch den Einbau einer Luftklappe in der Nähe
des Kaminofens oder die Verlegung einer Verbrennungs luftleitung nach
außen oder in einen gut belüfteten Raum (aus genommen Heizungskeller).
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder in einem
Luftverbund ist für jede Feuerstätte eine separate Verbrennungs luftleitung
zu erstellen oder eine Leitung entsprechend groß zu di mensionieren.
Eine Küchendunstabzughaube im Abluftbetrieb, die sich im Raumluft-
verbund mit dem Kaminofen befindet, kann den Betrieb der Feuerstätte
ebenfalls be einträchtigen, da sie dem Raumverbund große Mengen Luft
entzieht. Diese Luft muss dem Raumverbund durch eine entsprechend
große Verbrennungsluftleitung wieder zugeführt oder die Dunstabzug-
haube muss mit einem Fensterkontaktschalter versehen bzw. auf Umluft
umgerüstet werden.
Insbesondere bei fugendichten Fenstern und Türen ist für aus-
reichende Verbrennungsluft zu sorgen!
Wahlweise ist der Kaminofen Hark 106 GT ECOplus mit einer
externen Verbrennungsluftzufuhr lieferbar. Die Verbrennungsluft wird
dem nach nicht aus dem Aufstellraum entnommen, sondern dem Brenn-
raum direkt über eine Verbrennungsluftleitung zugeführt. Dieser Kamin-
ofen ist daher auch für Niedrigenergiehäuser geeignet, in denen eine
ausreichende Verbrennungsluftversorgung durch Fugenundichtigkei-
ten nicht gewährleistet ist. Für die Verbrennungsluftversorgung muss
ein Durchbruch in der Außenwand des Hauses vorgesehen werden. Die
Verbindung vom Anschlussstutzen an der Außenwand (Innenseite) wird
mit Hilfe von Aluflexrohren (Ø 125 mm), die im Hark-Zubehörprogramm
erhältlich sind, mit dem Stutzen für die externe Verbrennungsluftzufuhr
am Kaminofen verbunden.
Wir empfehlen, die Verbrennungsluftleitung gedämmt auszuführen, um
eine Schwitzwasserbildung zu vermeiden. Zudem sollte in die Verbren-
nungsluftleitung eine dichtschließende Luftklappe einbaut werden, die
bei Nichtbetrieb der Feuerstätte geschlossen sein soll. Bei der Durch-
führung durch eine Außenwand ist besondere Sorgfalt und Fachkenntnis
erforderlich, damit keine Undichtigkeiten und Wärmebrücken entstehen.
Befragen Sie gegebenenfalls vorher einen Baufachmann.
Bitte beachten Sie, dass die Verbrennungsluftleitung und das Gitter in der
Außenwand regelmäßig auf Verunreinigungen zu prüfen sind. Laubreste,
Pollen oder Spinnenweben können die Verbrennungsluftleitung derart
zusetzen, dass der Feuerstätte nicht mehr genügend Verbrennungsluft
zugeführt wird und es somit zu erheblichen Funktionsbeeinträchtigungen
kommen kann.
Schornstein und Rauchrohranschluss
Bei der Installation des Kaminofens müssen die bestehenden Gesetze
der Landesbauordnung, örtliche feuerpolizeiliche und baurechtliche
Vorschriften beachtet werden. Der Kaminofen muss an einen, für feste
Brennstoffe geeigneten, Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN V 18160
Teil 1 auszuführen und nach EN 13384 zu bemessen. Für den Rauch-
rohranschluss bietet die Firma HARK im Zubehör programm komplette
Rauchrohrsätze für jeden Kaminofen an.
