BFT CELLULA130 Gebrauchsanleitung

D811289 ver.05 11-06-08
FOTOCELLULA PHOTOCELL
PHOTOCELLULE PHOTOZELLE
FOTOCÉLULA FOTOCÉLULA
8
027908 1 7 1 1 5 3

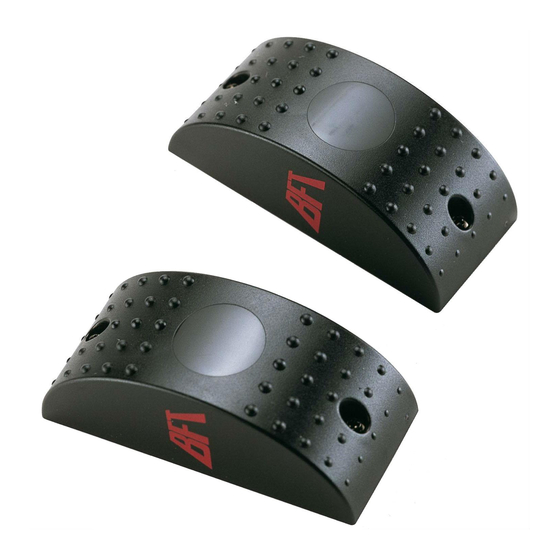

CELLULA130
Via Lago di Vico 44
36015 SCHIO (VICENZA)
Tel.naz. 0445696511
Tel.int. +39 0445696533
Fax 0445696522
INTERNET www.bft.it
E-MAIL sales@bft.it
ISTRUZIONI DI INSTALLAZIONE
INSTALLATION MANUAL
INSTRUCTIONS D'INSTALLATION
GEBRAUCHSANLEITUNG
INSTRUCCIONES DE INSTALACIONI
INSTRUÇÕES DE INSTALAÇÃO
I
1) GENERALITA' - Fotocellula Mod. Cellula 130 ad incasso e
per applicazione esterna, costituita da una coppia trasmittente
ricevente con doppio relè normalmente eccitato come previsto
dalle normative.
Questo prodotto risponde alle norme riconosciute della tecnica
e delle disposizioni relative alla sicurezza. É conforme alle se-
guenti direttive europee: 73/23/CEE, 89/336/CEE e modifiche
successive.
2) DATI TECNICI
- Alimentazione 20÷31V~/ ; Assorbimento coppia 70mA;
Portata max 30m (ridotta in caso di nebbia-pioggia); Contatti
relè 1A a 24V~/ ; Temperatura funzion. -15°C / +70°C; Grado
di protezione IP54. Dimensioni vedi Fig.1.
3) FISSAGGIO DELLE FOTOCELLULE
Dovranno essere installate ad una altezza compresa tra i 40-
60cm nei seguenti modi:
• Installazione a muro (fig.1): verificare che le superfici di
fissaggio siano piane e parallele tra loro. Praticare 2 fori
ø4 mm utilizzando la maschera posteriore come dima di
foratura. Inserire quindi i tasselli ad espansione forniti e
procedere al fissaggio e collegamento della fotocellula.
• Installazione su pilastro in ferro (fig.2): verificare che le su-
perfici di fissaggio siano piane e parallele tra loro. Fissare la
maschera posteriore praticando 2 fori ø2,5 mm dove avvitare
le viti auto-filettanti in dotazione.
• Se non c'è alcun pilastro o muro dove fissare le fotocellule,
richiedere le apposite colonnine metalliche. Le colonnine si
possono fissare direttamente su una base di calcestruzzo con
tre tasselli ad espansione.Il perfetto allineamento è garantito
dalle asole di registrazione presenti sulla base (fig.3).
• Nel caso di installazione di due coppie di fotocellule ravvi-
cinate, incrociare le posizioni RX-TX (fig.4).
4) COLLEGAMENTO ALLA MORSETTIERA (Fig.5)
Trasmittente - Ricevente.
1-2 Alimentazione.
3-4 Contatto normalmente chiuso (con fotocellule allineate il
contatto si apre).
3-5 Contatto normalmente aperto (con fotocellule allineate il
contatto si chiude).
Per collegare più coppie di fotocellule, mettere i contatti di ogni
ricevente RX in serie tra loro (fig.4).
Attenzione! L'installazione deve essere eseguita da personale
qualificato.
5) ALLINEAMENTO DELLE FOTOCELLULE
L'allineamento corretto tra le fotocellule, é ottenuto quando il LED
della ricevente RX (fig.5) si accende e rimane acceso anche
dopo aver montato il coperchio dotato di lente di concentrazione.
In presenza di ostacolo fra ricevente RX e Trasmittente TX, il
LED si spegne e apre il contatto.
GB
1) GENERAL OUTLINE
Cellula 130 Mod. recessed photocell to be fitted externally,
consisting of a pair of transmitters and receivers having a
double relay which is normally energised, as provided for by
the relevant standards.
This product complies with the recognised technical standar-
ds and safety regulations. We declare that this product is in
conformity with the following European Directives: 73/23/EEC,
89/336/EEC (and subsequent amendments).
2) TECHNICAL SPECIFICATIONS
Power supply:20÷31 V~/ ; Absorbed power:70 mA; Max
range: 30m(reduced in case of fog / rain); Relay contacts:1A
at 24V~/ ; Working temperature:-15°C to +70°C; Degree of
protection:IP54. Dimensions: see Fig. 1.
3) PHOTOCELL FITTING
The photocells should be installed between 40 and 60 cm in
height, in the following ways:
• Installationonawall(fig.1):checkthatthesecuringsurfacesare
level and parallel. Make 2 ø 4 mm holes using the back mask
as a drilling template. Then insert the screw anchors supplied
and proceed to securing and connecting the photocell.
• Installation on an iron pillar (fig. 2): check that the securing
surfaces are level and parallel. Fix the back mask to make 2 ø
2.5 mm holes where the self-tapping screws are to be fixed.
• If there is no pillar or wall for the photocells to be secured
to, request the appropriate metal posts. The posts can be
directly secured onto a concrete base by means of three
screw anchors.
Perfect alignment is ensured by the adjustment slots provi-
ded in the base (fig.3).
• In the case where two pairs of photocells are installed close
to each other, cross the RX-TX positions (fig. 4).
4) CONNECTION TO THE TERMINAL BOARD (Fig. 5)
Transmitter - Receiver
1-2 Power supply
3-4 Normally closed contact (When photocells are aligned the
contact opens).
3-5 Normally open contact (When photocells are aligned the
contact closes).
To connect more than one pair of photocells, connect the con-
tacts of each RX receiver in series (fig. 4).
Warning! The installation must be carried out by qualified
personnel.
5) PHOTOCELL ALIGNMENT
Correct photocell alignment is achieved when the LED of the
RX receiver (fig. 5) lights up and stays on, even after fitting the
cover provided with the concentration lens. When an obstacle
is present between the RX receiver and TX transmitter, the LED
goes off and opens the contact.
F
1) GENERALITES
Cellule photoélectrique Mod. Cellula 130 encastrée et pour
application extérieure, constituée d'un couple émetteur récep-
teur avec double relais normalement excité comme prévu par
les normatives.
Ce produit est conforme aux règles reconnues de la technique et
aux dispositions de sécurité.Nous certifions sa conformité avec
les directives européennes suivantes:73/23/CEE, 89/336/CEE
(et modifications successives).
2) CARACTERISTIQUES TECHNIQUES
Alimentation:20÷31 V~/ ;Puissance absorbée:70 mA;Portée
maxi:30m (réduite en cas de brouillard-pluie);Contacts relais:1A
à 24V~/ ; Température de fonct.:-15°C ÷ +70°C; Degré de
protection: IP54; Dimensions: voir Fig. 1.
3) FIXATION DES CELLULES PHOTOÉLECTRIQUES
Elles devront être installées à une hauteur comprise entre 40
et 60cm comme suit:
• Installation murale (fig.1):vérifier que les surfaces de fixation
sont planes et parallèles entre elles. Effectuer 2 trous ø 4 mm
en utilisant le gabarit postérieur pour le perçage.Insérer les
chevilles fournies et procéder à la fixation et au branchement
de la cellule photoélectrique.
• Installation sur poteau en fer (fig.2):vérifier que les surfaces
de fixation sont planes et parallèles entre elles. Fixer le ga-
barit postérieur en effectuant 2 trous ø 2,5 mm pour visser
les vis-taraud fournies en dotation.
• Si aucun poteau ou mur n'est présent pour fixer les cellules
photoélectriques, commander les colonnettes métalliques
spécialement prévues.Les colonnettes peuvent être fixées
directement sur une base en béton avec trois chevilles.
L'alignement parfait est assuré par les œillets de réglage
situés sur la base (fig. 3).
• Si on doit installer deux couples de cellules photoélectriques
rapprochées, croiser les positions RX-TX (fig. 4).
4) CONNEXION AU BORNIER (Fig. 5)
Emetteur - Récepteur.
1-2 Alimentation.
3-4 Contact normalement fermé (avec les cellules photoélectri-
ques alignées, le contact s'ouvre).
3-5 Contact normalement ouvert (avec les cellules photoélectri-
ques alignées, le contact se ferme).
Pourconnecterplusieurscouplesdecellulesphotoélectriques,met-
tre les contacts de chaque récepteur RX en série entre eux (fig. 4).
Attention! L'installation doit être effectuée par un personnel
qualifié.
5) ALIGNEMENT DES CELLULES PHOTOÉLECTRIQUES
L'alignement correct entre les cellules photoélectriques s'obtient
lorsque la LED du récepteur RX (fig.5) s'allume et reste allumée
aussi après avoir monté le couvercle doté de verre de concen-
tration. En cas d'obstacle entre récepteur RX et émetteur TX,
la LED s'éteint et ouvre le contact.
D
1) ALLGEMEINES
Fotozelle Mod. Cellula 130 als versenkte Ausführung oder zur exter-
nen Installation, bestehend aus einem Sender-Empfänger-Paar mit
normalerweise angesprochenem Doppelrelais-wie vorgeschrieben.
Dieses Produkt genügt den anerkannten technischen Regeln
und Sicherheitsbestimmungen. Wir bestätigen, daß es mit fol-
genden Europäischen Richtlinien übereinstimmt:73/23/EWG ,
89/336/EWG (und ihren nachfolgende Änderungen).
2) TECHNISCHE DATEN
Aufnahme: 20÷31 V~/ ; Leistungsaufnahme: 70 mA; Max.
Reichweite: 30m (weniger bei Nebel-Regen); Relaiskontakte:1A
bei 24V~/ ; Betriebstemperatur: -15°C ÷ +70°C; Schutzart:
IP54; Abmessungen: siehe Abb. 1.
3) FIXIERUNG DER FOTOZELLEN
Sie müssen in einer Höhe zwischen 40 und 60 cm auf folgende
Weise installiert werden:
• Wandinstallation (Abb. 1): Die Flächen für die Befestigung
der Zellen müssen eben und parallel zueinander sein. Bohren
Sie 2 Löcher ø4 mm in die Wand, die hintere Maske dient
dabei als Bohrschablone. Nun die mitgelieferten Spreizdübel
einsetzen, die Fotozelle fixieren und anschließen.
• Installation auf Eisenpfosten (Abb. 2): Die Flächen für die Befe-
stigung der Zellen müssen eben und parallel zueinander sein.
Die hintere Maske anlegen, 2 Löcher ø 2,5 mm bohren und dort
die beiliegenden selbstschneidenden Schrauben einführen.
• Stehen weder Pfosten noch Wand zur Anbringung der Fo-
tozellen zur Verfügung, fordern Sie bitte die Spezialständer
aus Metall an. Sie lassen sich mit drei Spreizdübeln direkt
auf einer Betonunterlage befestigen.
Die perfekte Ausrichtung wird ermöglicht durch die Einstell-
Langlöcher in der Basis (Abb. 3).
• Bei der Installation zweier einander angenäherter Fotozel-
lenpaare kreuzen Sie die Positionen RX-TX (Abb. 4).
4) ANSCHLUSS AN DIE KLEMMLEISTE (Abb. 5)
Sender - Empfänger.
1-2 Speisung.
3-4 Ruhestromkontakt (Bei ausgerichteten Fotozellen öffnet
sich der Kontakt).
3-5 Arbeitskontakt (Bei ausgerichteten Fotozellen schließt sich
der Kontakt).
Werden mehrere Fotozellenpaare angeschlossen, so schalten
Sie die Kontakte der einzelnen Empfänger RX untereinander
in Serie (Abb.4).
Achtung! Die Installation ist Fachleuten vorbehalten.
5) AUSRICHTUNG DER FOTOZELLEN
Die Fotozellen sind dann korrekt ausgerichtet, wenn die LED des Em-
pfangsteiles RX (Abb. 5) aufleuchtet und auch dann weiterhin leuchtet,
wenn die Abdeckung mit einer Konzentrationslinse angebracht wurde.
Bei Auftreten eines Hindernisses zwischen Empfänger RX und
Sender TX erlischt die LED und der Kontakt wird geöffnet.
