Technische Daten
Allgemeine Daten
Maße (B x H x T in mm): 145 x 91 x 225 incl. Fußwinkel
Gewicht: 1 kg
Gehäuse: Aluminium, pulverbeschichtet
Gehäusefarbe: Haube Enzianblau RAL 5010,
Front Lichtgrau RAL 7035
Elektrische Daten
Netzanschluss: 230 V (±10%), 47 – 63 Hz sinusförmig,
Schutzklasse I
Stromaufnahme: 1,9 A
Geeignete Batterien: 6-zellige Blei-Säure- oder
Blei-Gel-Batterien ab 55 Ah
Ruhestrom aus Batterie: ohne Netzanschluss und mit
angeschlossener Batterie: ≤ 0,3 mA, Messung ca. 10 Minuten
nach Netztrennung
Batterie-Ladegerät
Ladekennlinie: IUoU
Ladeschlussspannung: 14,3 V
Ladestrom: 18 A im gesamten Netzspannungsbereich,
elektronisch begrenzt
Ladeerhaltungsspannung: 13,8 V mit automatischer
Umschaltung
Erneuter Ladezyklus, Umschaltung auf Hauptladen: bei
ca. < 13,8 V Batterie-Spannung, mit etwa 5 Sek. Verzögerung
6

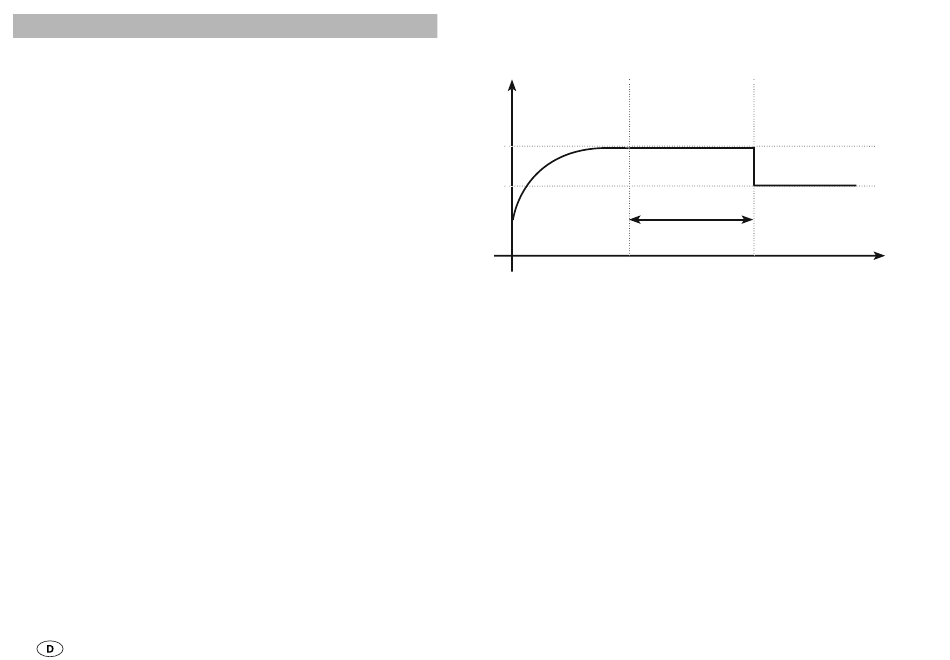

Kennlinie mit 3 Ladephasen:
Beispiel für den Ladespannungsverlauf mit
dem Batterie-Ladegerät NT 12/ 3-18
U-Lade
V
„Hauptladen"
I
14,3
13,8
I
Hauptladung mit 18 A maximalem Ladestrom, elektro-
nisch begrenzt, bis zur Ladeschlussspannung. Die Batterie
ist jetzt zu ca. 80% geladen. Ladebeginn auch bei tief
entladenen Batterien.
Uo Automatische Umschaltung auf Volladen mit konstant
14,3 V.
Die Dauer der Vollladephase richtet sich nach der Batte-
rieart und wird am Gerät eingestellt: Blei-Säure-Batterien
1 Stunde, Blei-Gel-Batterien 8 Stunden.
U
Automatische Umschaltung auf Erhaltungsladen mit
konstant 13,8 V. Die Batterie ist jetzt zu ca. 95% geladen.
In der Ladeerhaltungs-Phase steht eine konstante Span-
nung am Ausgang des Lademoduls an.
Beginn eines neuen Ladezyklus, durch Umschaltung auf
Hauptladen, wenn die Batteriespannung bei Belastung länger
als 5 Sekunden unter 13,8 V absinkt.
„Vollladen"
„Erhaltungsladen"
Uo
U
1 h bei Blei-Säure
8 h bei Blei-Gel
Zeit
