Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieser hochwertigen
HELIX-Endstufe aus deutscher Fertigung. Diese neue
Generation von Verstärkern der Precision Serie wurde
nach neuesten technischen Erkenntnissen entwickelt und
zeichnet sich durch hervorragende Verarbeitung und
überzeugende Technologie aus. Erstmals wurde eine
Software
entwickelt
und
integriert,
Funktionalität Betriebssicherheit umfassend revolutio-
niert.
Nach mehr als 24 Jahren Erfahrung in der Erforschung
und Entwicklung von Audiokomponenten setzt sie neue
Maßstäbe. Das ansprechende typische HELIX Design
macht sie zu einer außergewöhnlichen, wertvollen
Endstufe der absoluten Spitzenklasse. Viel Freude an
diesem Produkt wünscht Ihnen das Team von
AUDIOTEC FISCHER
2
Allgemeines zum Einbau von HELIX-Verstärkern
Um alle Möglichkeiten optimal ausschöpfen zu kön-
nen, lesen Sie bitte sorgfältig die nachfolgenden Instal-
lationshinweise. Wir garantieren, dass jedes Gerät vor
Versand auf seinen einwandfreien Zustand überprüft
wurde.
Vor Beginn der Installation unterbrechen Sie den
die
die
Minusanschluß der Autobatterie. Wir empfehlen Ihnen
die Installation von einem Einbauspezialisten vorneh-
men zu lassen, da der Nachweis eines fachgerechten
Einbaus und Anschlusses des Gerätes Voraussetzung
für die Garantieleistungen sind.
Installieren Sie Ihren Verstärker an einer trockenen
Stelle im Auto und vergewissern Sie sich, dass der Ver-
stärker am Montageort genügend Kühlung erhält. Mon-
tieren Sie das Gerät nicht in zu kleine, abgeschlossene
Gehäuse ohne Luftzirkulation oder in der Nähe von
wärmeabstrahlenden Teilen oder elektronischen
Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muß der Verstärker pro-
fessionell befestigt werden. Dieses geschieht über die 4
beiliegenden Schrauben, die in eine Montagefläche ein-
geschraubt werden, die genügend Halt bieten muss.
Bevor Sie die Schrauben im Montagefeld befestigen,
vergewissern Sie sich, daß keine elektrischen Kabel
und Komponenten, hydraulische Bremsleitungen, der
Benzintank etc. dahinter verborgen sind. Diese könnten
sonst beschädigt werden. Achten Sie darauf, daß solche
Teile sich auch in der doppelten Wandverkleidung ver-
bergen können.
Anschluß der Verstärker
Der Verstärker darf nur in Kraftfahrzeuge eingebaut
werden, die den 12V Minuspol an Masse haben. Bei
anderen Systemen können der Verstärker und die elek-
trische Anlage des Kfz beschädigt werden.
Die Plusleitung für die gesamte Anlage sollte in einem
Abstand von max. 30 cm von der Batterie mit einer
Hauptsicherung abgesichert werden. Der Wert der
Sicherung errechnet sich aus der maximalen Strom-
aufnahme der Car-Hifi Anlage. Die Kabelverbindungen
müssen so verlegt sein, daß keine Klemm-, Quetsch-
oder Bruchgefahr besteht. Bei scharfen Kanten
(Blechdurchführungen) müssen alle Kabel gegen
Durchscheuern gepolstert sein.
Ferner dürfen die Stromversorgungskabel niemals mit
Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren,
Brandkontrollmodulen, Benzinleitungen etc.) verlegt
werden.
Um eine sichere Installation zu gewährleisten, sollte
auf hohe Qualität der verwendeten Anschluss-
materialien geachtet werden.

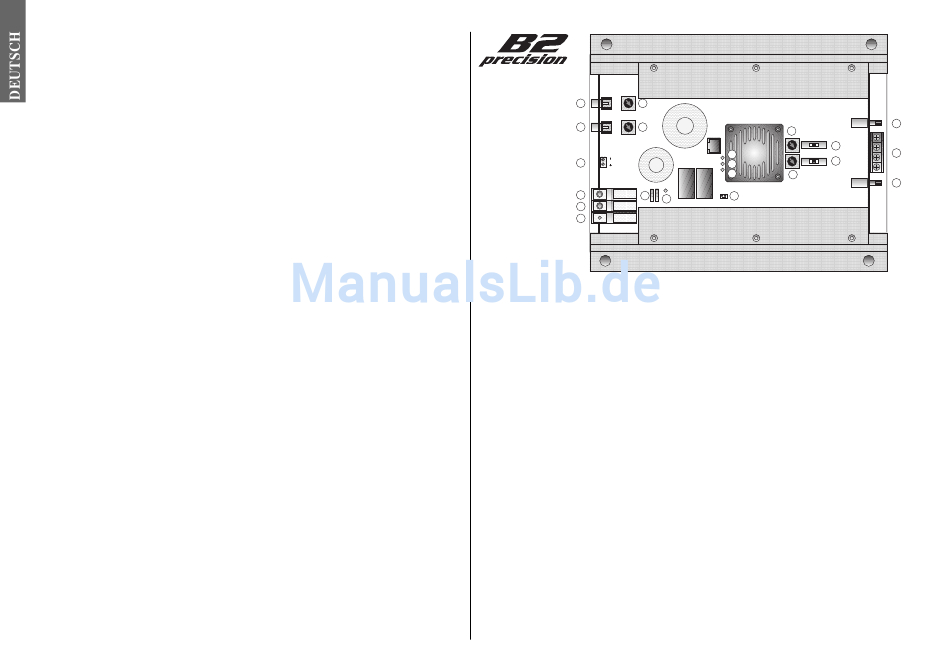

6
8
7
9
21
3
4
2
1
1 Anschluß Remoteleitung
Die Remoteleitung wird mit dem automatischen
Antennenanschluß des Steuergerätes (Radio) verbun-
den. Dieser ist nur aktiviert, wenn das Steuergerät EIN-
geschaltet ist. Somit wird der Verstärker mit dem
Steuergerät ein-und ausgeschaltet.
2 Anschluß Batteriekabel
Das +12V Versorgungskabel ist am Pluspol der Batterie
anzuschließen. Empfohlener Querschnitt: min. 16 mm
3 Anschluß Massekabel
Das Massekabel sollte am zentralen Massepunkt (wo
der Minuspol der Batterie zum Metallchassis des Kfz
geerdet ist) oder an einer blanken, von Lackresten be-
freiten Stelle des Kfz-Chassis angeschlossen werden.
4 Sicherungen
Die Eingangssicherungen sind parallel geschaltet und
schützen vor einem geräteinternen Fehler, d.h. die
Anlage muß mit einer zusätzlichen Sicherung in Nähe
der Batterie (max. 30 cm entfernt) abgesichert werden.
Die Sicherungswerte betragen 2 x 20 Ampere und müs-
sen beide installiert sein, da der Verstärker mit 40
Ampère (2 x 20 A) abgesichert ist.
5 Sicherungsfunktionsanzeige
Sollten die Sicherungen (4) durch eine Fehlfunktion
zerstört werden, wird dieses durch das Aufleuchten der
19
13
12
14
11
10
18
20
5
roten LED angezeigt. Bei normalem Betrieb bleibt die
LED erloschen.
6 - 7 Signaleingänge
Die B2 hat RCA-Anschlüsse zum Kontaktieren von
Cinchkabeln, die mit den Vorverstärkerausgängen der
Line-Outputs des Steuergerätes oder eines Vorver-
stärkers z.B. HXE 100 verbunden werden. Diese
Anschlüsse sind vergoldet um eine bessere NF-Übertra-
2
gung zu gewährleisten.
.
8 - 9 Levelregler für Eingangsempfindlichkeit
Mit Hilfe dieser Regler kann die Eingangsempfind-
lichkeit der einzelnen Kanäle A und B an die Ausgangs-
spannung des angeschlossenen Steuergerätes angepaßt
werden. Diese Regler sind keine Lautstärkeregler, son-
dern dienen nur der Anpassung. Der Regelbereich ist
500 mV bis 8 V.
10 - 12 CPS-Color Protection System
Die LEDs zeigen den Betriebszustand der Endstufe an.
Grün (10) = betriebsbereit;
gelb (11) = Fehlfunktion der Endstufe; Kurzschluß am
Lautsprecherausgang
rot (12) = Überhitzung. Sollte die Endstufe wegen
Überhitzung abgeschaltet haben, kann es je nach
Umgebungstemperatur einige Zeit dauern, bis sie sich
wieder einschaltet.
15
17
16
