13 Umschalter für Tiefpass/Bandpass, Linear und
Hochpass der Kanäle A und B
Zur Umschaltung der internen, aktiven Frequenzweiche
auf Hochpass/ Full Range (Linear) oder Tiefpass/
Bandpass.
Wird dieser Schalter auf Hochpass gestellt, so kann mit
Hilfe Reglers 15 die exakte Frequenz eingestellt wer-
den.
Bei der Schalterstellung Tiefpass/Bandpass ist der
Hochpass immer aktiv. Das heißt, es wird in jedem Fall
ein Bandpass gebildet. Mit dem Regler 15 wird der
Hochpass und mit dem Regler 16 der Tiefpass einge-
stellt. So kann jeder beliebige Bandpass zwischen 15Hz
und 3000 Hz eingestellt werden.
Achtung! Bitte vergewissern Sie sich, dass beim
Einstellen eines Bandpasses die Übernahmefrequen-
zen von Hoch- und Tiefpass 2 Oktaven auseinander
liegen, um einen Pegelverlust zu vermeiden!
Das heisst: Wird das Tiefpasssignal z.B.auf 320 Hz ein-
gestellt, so sollte der Hochpass um 2 Oktaven tiefer auf
ca. 80 Hz eingestellt werden ( 1 Oktave = Frequenzver-
dopplung oder Frequenzhalbierung).
Beim Anschluß eines Basslautsprechers empfiehlt es
sich, den Hochpassregler Nr. 15 als regelbaren Sub-
sonicfilter zu benutzen oder auf Linksanschlag 15 Hz
zu drehen um so einen Subsonicfilter zu erhalten.
14 Stereo/Bridged/Mono Schalter
Mit diesen Schaltern kann die Betriebsart der Endstufe
festgelegt werden.
2 Kanal Modus: Nutzen Sie den Verstärker im Stereo-
betrieb, so wird der Schalter auf Stereo geschaltet (Aus-
lieferungszustand) und beide Eingänge (6/7) belegt.
Monobetrieb mit Stereosignal: Nutzen Sie die B2 als
Monoverstärker mit einem Stereosignal für die gebrük-
kten Kanäle, so wird der Schalter auf BRIDGED-STE-
REO IN geschaltet. In diesem Modus werden die beiden
gebrückten Endstufenkanäle zu einem Kanal (Mono)
zusammengeschaltet.
Auf der Stellung „BRIDGED-STERO IN" müssen
beide Eingänge A und B (6/7) belegt sein.
Monobetrieb mit Monosignal: Nutzen Sie die B2 als
Monoverstärker mit einem Monosignal für die gebrük-
kten Kanäle, so wird der Schalter auf BRIDGED-
MONO IN geschaltet. In diesem Modus werden die bei-
den gebrückten Endstufenkanäle zu einem Kanal
(Mono) zusammengeschaltet.. Auf der Stellung
„BRIDGED-MONO IN" darf nur der Eingang A (6)
belegt sein.

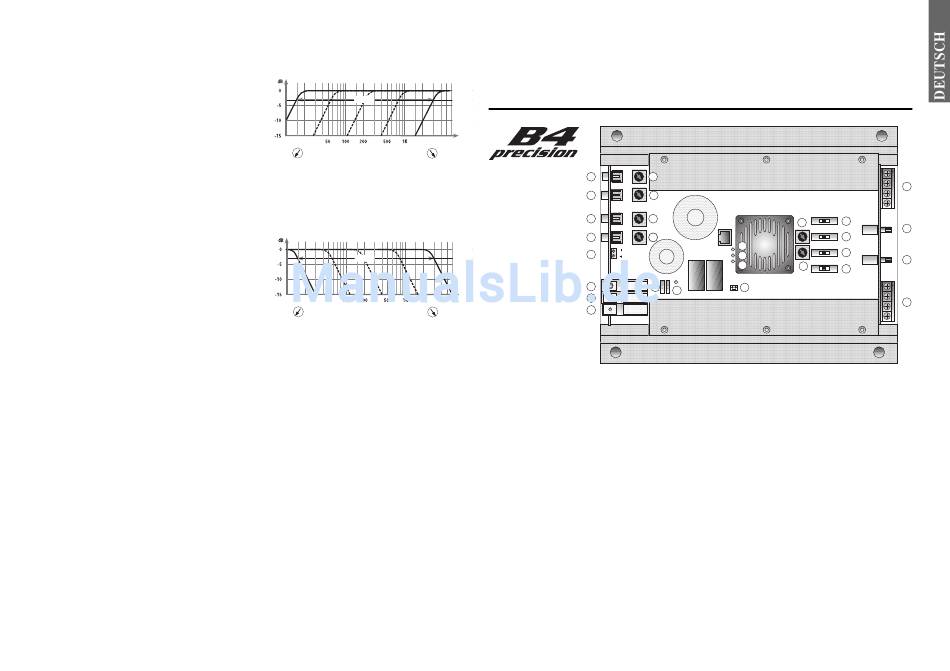

15 Frequenzeinstellregler für Hochpass
Regler zur Einstellung der Trennfrequenz beider
Kanäle.
variabel
variable
variabel
15
30
2K
5K Hz
15 Hz
3 kHz
regelbarer Hochpass 15 Hz bis 4 kHz
16 Frequenzeinstellregler für Tiefpass/Bandpass
Regler zur Einstellung der Trennfrequenz beider
Kanäle.
variabel
variabel
15
30
2K
5K Hz
15 Hz
3 kHz
regelbarer Tiefpass 15 Hz bis 4 kHz
17 Lautsprecheranschlußklemmen für Kanäle A u. B
18 Regler für Lüfter Ein/Aus - und Einstellung der
Lüfter Starttemperatur
Mit Hilfe diese Reglers kann der Lüfter „EIN" und
„AUS" geschaltet werden. Wird der Lüfter nicht benö-
tigt, so wird der Regler auf „FAN OFF" gedreht. Auf
dieser Stellung ist der Lüfter deaktiviert.
Wird der Lüfter benötigt so kann mit Hilfe dieses Re-
glers die Einsatztemperatur des Lüfters bestimmt wer-
den. Der Einsatzbereich beginnt bei 40° C und endet
bei 70° C.
19 Regler zur Temperatureinstellung der maxima-
len Lüftergeschwindigkeit
Mit Hilfe dieses Reglers kann die Lüfteregschwindig-
keit (maximale Power) auf eine bestimmte Temperatur
bezogen werden. So kann die maximale Power des
Lüfters von 50° C bis 80° C definiert werden.
Beispiel: Auf der Reglerstellung 50°C würde der Lüfter
schon maximale Leistung bei dieser Temperatur erlan-
gen.
20 Anschluss des integrierten Lüfters im Plexiglas
An diesem verpolungssicheren Steckkontakt wird der
integrierte Lüfter im Plexiglas angeschlossen. Sollte
nur ein externer Lüfter angechlossen werden (Klemme 21),
so ist dieser Stecker abzuziehen und so zu isolieren, dass
er keinen Schaden innerhalb der Endstufe anrichten kann.
6
10
7
11
8
12
9
13
12
28
3
4
2
1
1 Anschluß Remoteleitung
Die Remoteleitung wird mit dem automatischen
Antennenanschluß des Steuergerätes (Radio) verbun-
den. Dieser ist nur aktiviert, wenn das Steuergerät EIN-
geschaltet ist. Somit wird der Verstärker mit dem
Steuergerät ein-und ausgeschaltet.
2 Anschluß Batteriekabel
Das +12V Versorgungskabel ist am Pluspol der Batterie
anzuschließen. Empfohlener Querschnitt: min. 16 mm
3 Anschluß Massekabel
Das Massekabel sollte am zentralen Massepunkt (wo
der Minuspol der Batterie zum Metallchassis des Kfz
geerdet ist) oder an einer blanken, von Lackresten
befreiten Stelle des Kfz-Chassis angeschlossen werden.
4 Sicherungen
Die Eingangssicherungen sind parallel geschaltet und
schützen vor einem geräteinternen Fehler, d.h. die Anlage
muß mit einer zusätzlichen Sicherung in Nähe der
Batterie (max. 30 cm entfernt) abgesichert werden. Die
21 Anschluss für einen externen Lüfter
An dieser Klemme kann ein extrener Lüfter angeschlos-
sen werden. Hier ist auf die richtige Polung des Lüfters
zu achten. Außerdem dürfen 500 mA nicht überschritten
werden.
19
26
17
16
18
15
14
25
20
27
5
Sicherungswerte betragen 2 x 20 Ampere und müssen
beide installiert sein, da der Verstärker mit 40 Ampère
(2 x 20 A) abgesichert ist.
5 Sicherungsfunktionsanzeige
Sollten die Sicherungen (4) durch eine Fehlfunktion
zerstört werden, wird dieses durch das Aufleuchten der
roten LED angezeigt. Bei normalem Betrieb bleibt die
LED erloschen.
2
.
6 - 9 Signaleingänge
Die B4 hat RCA-Anschlüsse zum Kontaktieren von
Cinchkabeln, die mit den Vorverstärkerausgängen der
Line-Outputs des Steuergerätes oder eines Vorver-
stärkers z.B. HXE 100 verbunden werden. Diese
Anschlüsse sind vergoldet um eine bessere NF-Übertra-
gung zu gewährleisten.
10 - 13 Levelregler für Eingangsempfindlichkeit
Mit Hilfe dieser Regler kann die Eingangsempfind-
lichkeit der einzelnen Kanäle A bis D an die Ausgangs-
spannung des angeschlossenen Steuergerätes angepaßt
23
21
22
24
