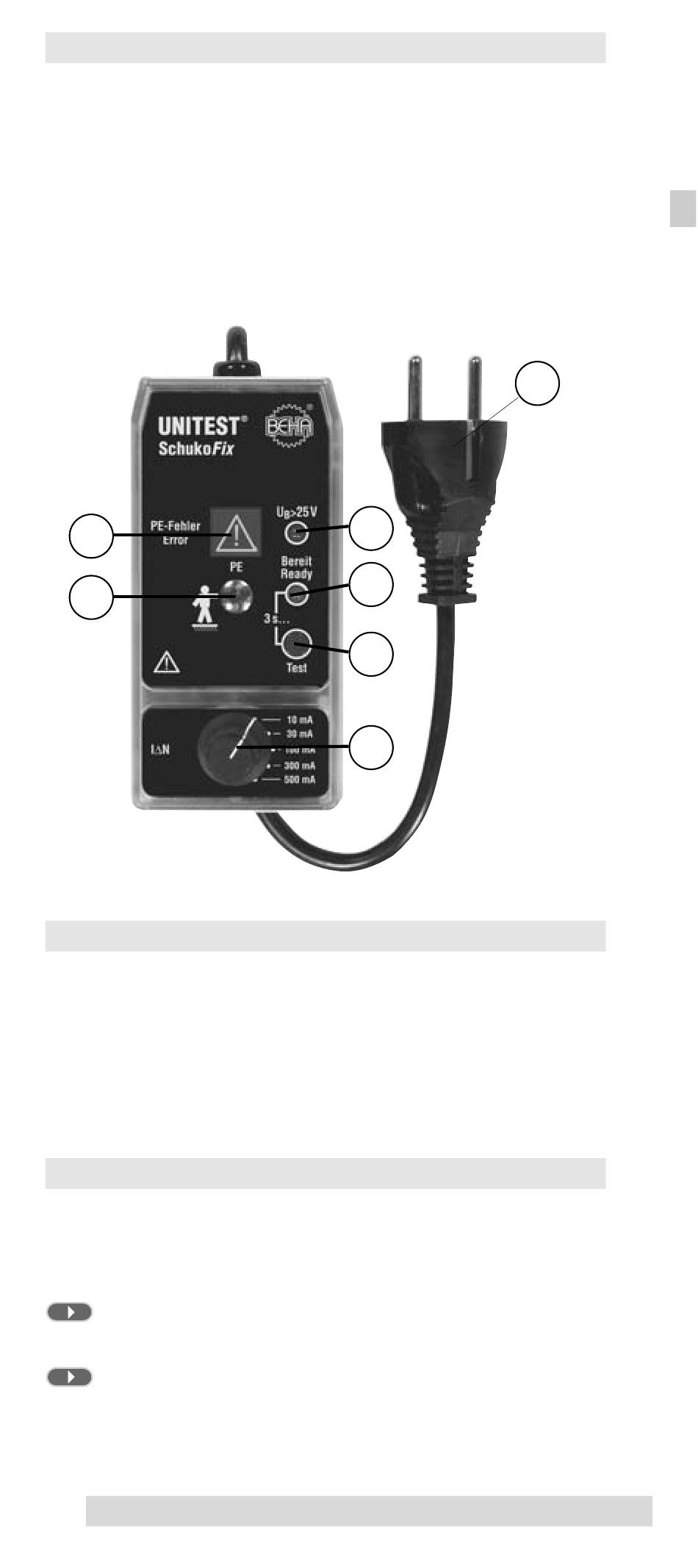

4.1 Bedienelemente

1) Schuko-Stecker
2) LED für Berührungsspannung > 25V
3) "Bereit" LED
4) "Test"-Taster zur Auslösung des FI
5) Bereichswahlschalter für Nennfehlerströme
6) Berührungselektrode
7) LC-Anzeige
7
6
4.2 Funktionsprüfung
Vor jeder Messung ist das Gerät an einem funktionsfähigen
Messobjekt auf volle Funktionsfähigkeit zu prüfen. Dies
kann an einer korrekt verdrahteten Steckdose evtl. mit vor-
geschaltetem FI, von der die einwandfreie Funktion bekannt
ist, erfolgen.

4.3 Fi-Test

Ist der Schuko-Stecker (1) richtig gepolt mit dem Prüfob-
jekt (Steckdose) verbunden, so leuchtet die LED "Bereit"
(3).
Mittels Bereichswahlschalter (5) den gewünschten
Nennfehlerstrom (abhängig von FI) einstellen.
Schuko-Stecker (1) richtig gepolt mit dem Prüfobjekt
(Steckdose) verbinden. Die LED "Bereit" leuchtet rot.
2
3
4
5
1
5
