- Seite 1 ® ® UNITEST Bedienungsanleitung Instruction Manual Mode d‘emploi Manual de instrucciones Schuko-Fix...
-
Seite 2: Inhaltsverzeichnis
Einleitung/Lieferumfang .........3 Transport und Lagerung .........3 Sicherheitsmaßnahmen ..........3 Inbetriebnahme .............4 Bedienelemente ............5 Funktionsprüfung ...........5 Fi-Test..............5 Wartung..............6 Sicherungswechsel..........6 Technische Daten ...........7 24 Monate Garantie ..........8 Auf dem Gerät und in der Bedienugsanleitung vermerkte Hinweise: Warnung vor einer Gefahrenstelle, Bedienungsanlei- tung beachten. Gefahr des elektrischen Schlages. -
Seite 3: Einleitung/Lieferumfang
Einschalten eine Aklimatisierung von mindestens 2 Stun- den. 3.0 Sicherheitsmaßnahmen Die UNITEST Schuko-Fix wurde gemäß den Sicherheitsbe- stimmungen für elektronische mess-und Prüfgeräte gebaut und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.Um diesen Zustand zu erhalten, muß der Anwender die Sicherheitshinweise in dieser Anleitung be- achten. -
Seite 4: Inbetriebnahme
Wenn die Sicherheit des Bedieners nicht mehr ge- währleistet ist, muß das Gerät außer Betrieb gesetzt werden und gegen ungewolltes Benutzen gesichert werden. Dies ist der Fall, wenn das Gerät: • offensichtliche Beschädigungen aufweist • die gewünschten Messungen nicht mehr durchführt •... -
Seite 5: Bedienelemente

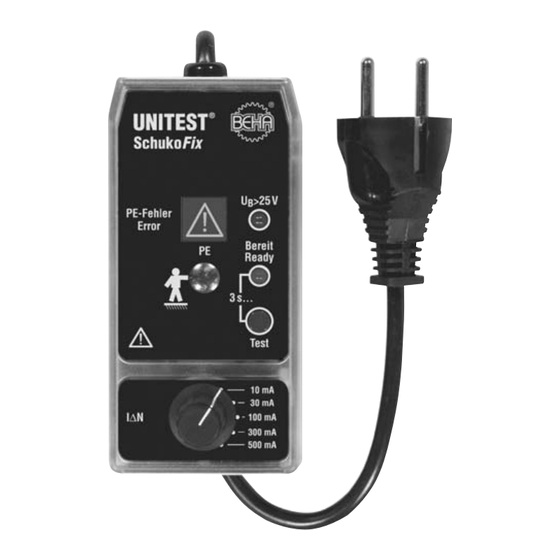

4.1 Bedienelemente 1) Schuko-Stecker 2) LED für Berührungsspannung > 25V 3) “Bereit” LED 4) “Test”-Taster zur Auslösung des FI 5) Bereichswahlschalter für Nennfehlerströme 6) Berührungselektrode 7) LC-Anzeige 4.2 Funktionsprüfung Vor jeder Messung ist das Gerät an einem funktionsfähigen Messobjekt auf volle Funktionsfähigkeit zu prüfen. Dies kann an einer korrekt verdrahteten Steckdose evtl. -
Seite 6: Wartung
Leuchtet sie nur schwach oder garnicht, ist der Stek- ker zu drehen. Leuchtet auch hier die LED „Bereit” nicht, liegt ein Steckdosenfehler vor. Berührungselektrode (6) berühren. Führt der PE eine gefährlich hohe Berührungsspan- nung oder liegt der PE auf dem L-Potential, wird dies mittels der LCD angezeigt. -
Seite 7: Technische Daten
Die vier Schrauben auf der Geräterückseite (Gerä- teunterteil) lösen. Geräteunterteil von Geräteoberteil vorsichtig abheben. Die defekte Sicherung aus dem Sicherungshalter entfernen Eine neue Sicherung der gleichen Größe und mit den gleichen Daten einsetzen. Hierbei ist darauf zu achten, dass die Sicherung wieder einwandfrei in der Halte- rung eingesetzt und befestigt wird. -
Seite 8: Monate Garantie
24 Monate Garantie UNITEST-Geräte unterliegen einer strengen Qualitätskon- trolle. Sollte während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 24 Monaten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdeinwirkung Funktionsstörungen zeigt und ungeöffnet an uns zurückgesandt wird. - Seite 9 ® ® UNITEST Bedienungsanleitung Instruction Manual Mode d‘emploi Manual de instrucciones Schuko-Fix...
- Seite 10 Introduction / Scope of Supply......10 Transport and Storage .........11 Safety Measures ...........11 Commisisioning ...........12 Operation Elements ..........12 Functional Test .............13 RCCB Test.............13 Maintenance ............13 Fuse Replacement ..........14 Technical data ............15 24 months' warranty ..........16 Symbols marked on instrument and in instruction manual: Warns of a potential danger, observe the advice given in the instruction manual.
-
Seite 11: Introduction / Scope Of Supply
1.0 Introduction / Scope of Supply The instrument UNITEST Schuko Fix is an easy, handy test instrument to check RCD circuit breakers. The instrument has been designed in accordance with the valid prescrip- tions and ensures safe and reliable testing. •... -
Seite 12: Commisisioning
If the operator’s safety is no longer ensured the in- strument is to be put out of service and protected against use. The safety is no longer insured if the in- strument: • shows obvious damages • does not carry out the desired measurements •... -
Seite 13: Operation Elements
4.1 Operation Elements 1) Mains plug (schuko system) 2) LED for contact voltage >25V 3) “Ready” LED 4) “Test”-key 5) Rotary-switch for for setting nominal trip current 6) Contact-elektrode 7) LC-Display 4.2 Functional Test Prior to any measurement, a functional instrument test has to be carried out on an operational UUT. -
Seite 14: Maintenance
The LED ‘Ready’ lights up red. If the LED only lights up weakly then the mains plug should be reversed. Touch the Contact electrode (6) Should there be a protective conductor failure then this will be indicated as in the display. The socket then has to be checked Press the Test key (4) The RCD should trip if it is working properly and if the... -
Seite 15: Technical Data
Instrument is again operational. Using auxiliary fuses, and in particular short-circuiting the fuses is inadmissible and can lead to instrument destruction or cause serious corporal injuries. 7.0 Technical data Power Supply 230 V +10%/-15% 50/60Hz Test currents 10, 30, 100, 300, 500 mA Tolerance ±15% Pulse Duration... -
Seite 16: Months' Warranty
24 months' warranty UNITEST instruments are subject to stringent quality con- trols. If, in the course of normal daily use, a fault should occur, we provide 24 months' guarantee (only valid with in- voice). Faults in manufacture and materials will be rectified by us free of charge, provided the instrument has not been tampered with, and is returned to us unopened. - Seite 17 ® ® UNITEST Bedienungsanleitung Instruction Manual Mode d‘emploi Manual de instrucciones Schuko-Fix...
- Seite 18 Introduction / Matériel fourni........19 Transport et stockage ..........19 Précautions ............19 Mise en service.............20 Fonctions..............21 Test de fonctionnement ........21 Test de fonction différentielle........22 Entretien ...............22 Changement de fusible .........23 Caractéristiques techniques .........23 24 mois de garantie..........24 Références marquées sur l’appareil ou dans le mode d’emploi: Avertissement d’une zone de danger, respecter le mode d’emploi.
-
Seite 19: Introduction / Matériel Fourni
1.0 Introduction / Matériel fourni L’appareil UNITEST Schuko Fix est un instrument de test simple et maniable pour vérifier des disjoncteurs de fonc- tion différentielle. Cet instrument de test a été construit selon les prescriptions en vigueur et assure des tests fia- bles et en toute sécurité... -
Seite 20: Mise En Service
Un appareil détérioré peut être dangereux. Eviter toute utilisation volontaire ou non.La sécurité n’est plus as- surée lorsque l’appareil : • est manifestement endommagé • n’effectue pas les mesures désirées • a été stocké pendant trop longtemps sous des condi- tions défavorables. -
Seite 21: Fonctions
4.1 Fonctions 1) Prise de contact 2) Touche pour régler le seuil de la tension de contact 3) LED « prêt » (Bereit) 4) Touche pour débuter la mesure. 5) Sélecteur rotatif pour réglage des courants de défaut no- minaux. 6) Touche pour régler le seuil de la tension de contact 7) Affichage à... -
Seite 22: Test De Fonction Différentielle
4.3 Test de fonction différentielle Lors de la polarité correcte de la fiche à contact de protec- tion la diode électroluminescente verte « prêt » (Bereit) (3) est illuminée. Sélectionner le calibre désiré à l'aide du sélecteur ro- tatif (5) (dépendant dudisjoncteur de fonction diffé- rentielle) Connecter la fiche à... -
Seite 23: Changement De Fusible
6.0 Changement de fusible Séparer l’appareil de tout circuit de mesure avant le chan- gement de fusible. N’utiliser que des fusibles caractérisés par les valeurs de tension et d’intensité comme indiquées dans la section des données techniques. Si l’appareil ne montre aucun fonctionnement, il est possi- ble qu’un fusible soit défectueux. -
Seite 24: Mois De Garantie
Conditions d’environnement Humidité 80% pour 10°C...30°C Altitude jusqu´à 2000m Catégorie de surtension II/ 300V Degré de pollution Plage de température: 0°C...40°C 24 mois de garantie Les appareils UNITEST sont soumis à de sévères contrôles de qualité. Si, cependant ,des défectuosités devaient se pro- duire en cours d’utilisation, les appareils sont garantis 24 mois (sur présentation de la facture uniquement). - Seite 25 ® ® UNITEST Bedienungsanleitung Instruction Manual Mode d‘emploi Manual de instrucciones Schuko-Fix...
