Servicefälle - Hardware
4.15 Sensor Modules Extern
VORSICHT
Leitungen
Die maximale DRIVE-CLiQ-Leitungslänge beträgt 100 m.
Die maximale Geberleitungslänge beträgt 3 m.
Zur Sicherstellung der Schutzart müssen alle Steckverbinder korrekt verschraubt oder
eingerastet werden.
4.15.5 SME120 Anschlüsse
Übersicht
Nachfolgend werden die nötigen Tätigkeiten beschrieben die beim Tausch eines Sensor
Module External SME120 berücksichtigt werden müssen.
Liegt ein Hardware-Defekt des SME120 vor, muss dieses durch ein baugleiches Modul
ersetzt werden.
Voraussetzungen:
● Das Modul ist defekt und muss getauscht werden.
● Der Schaltschrank ist spannungslos, alle Stecker und Leitungen sind beschriftet.
Anschlüsse

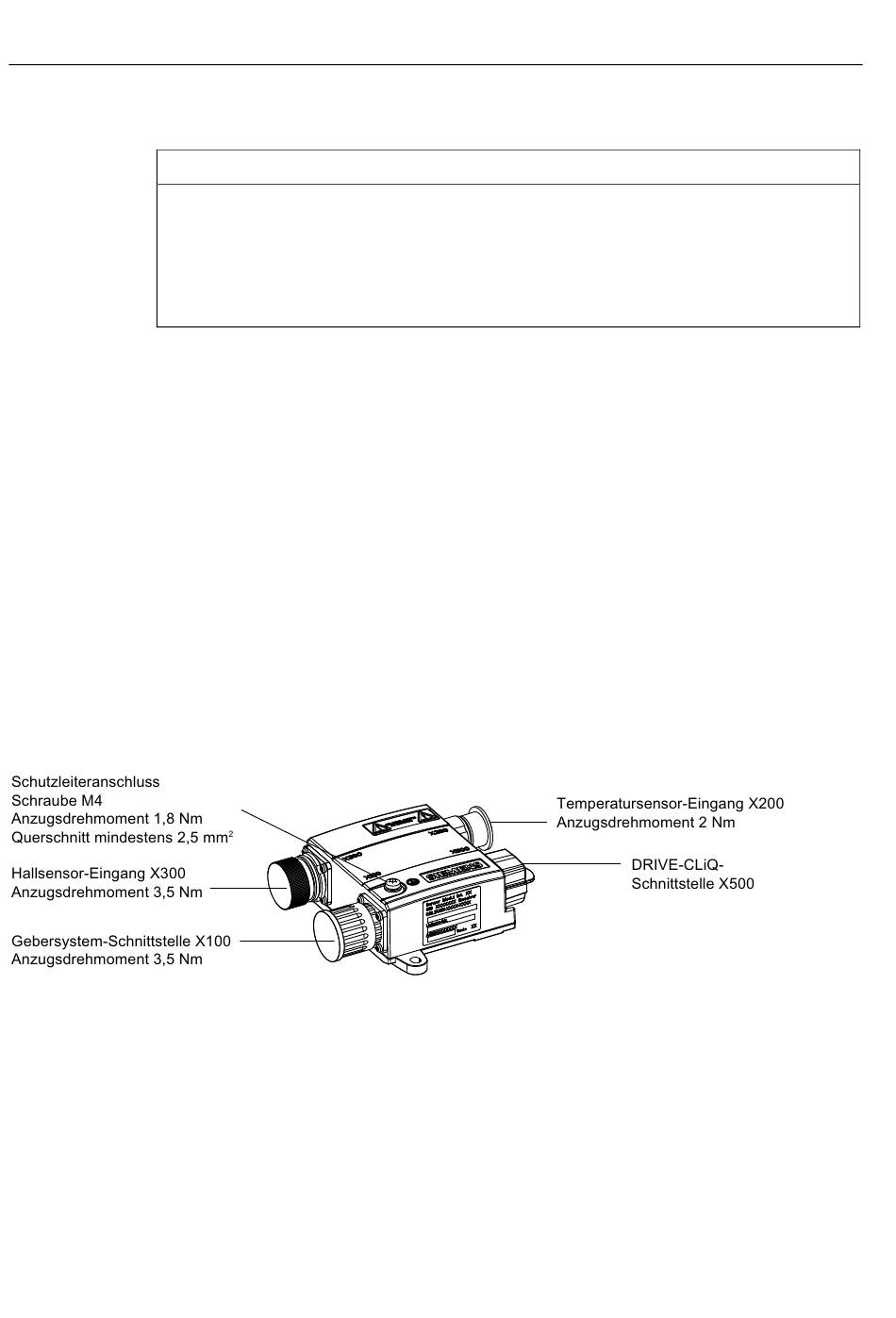

Bild 4-45 Anschlüsse SME120
