Branchement et démarrage

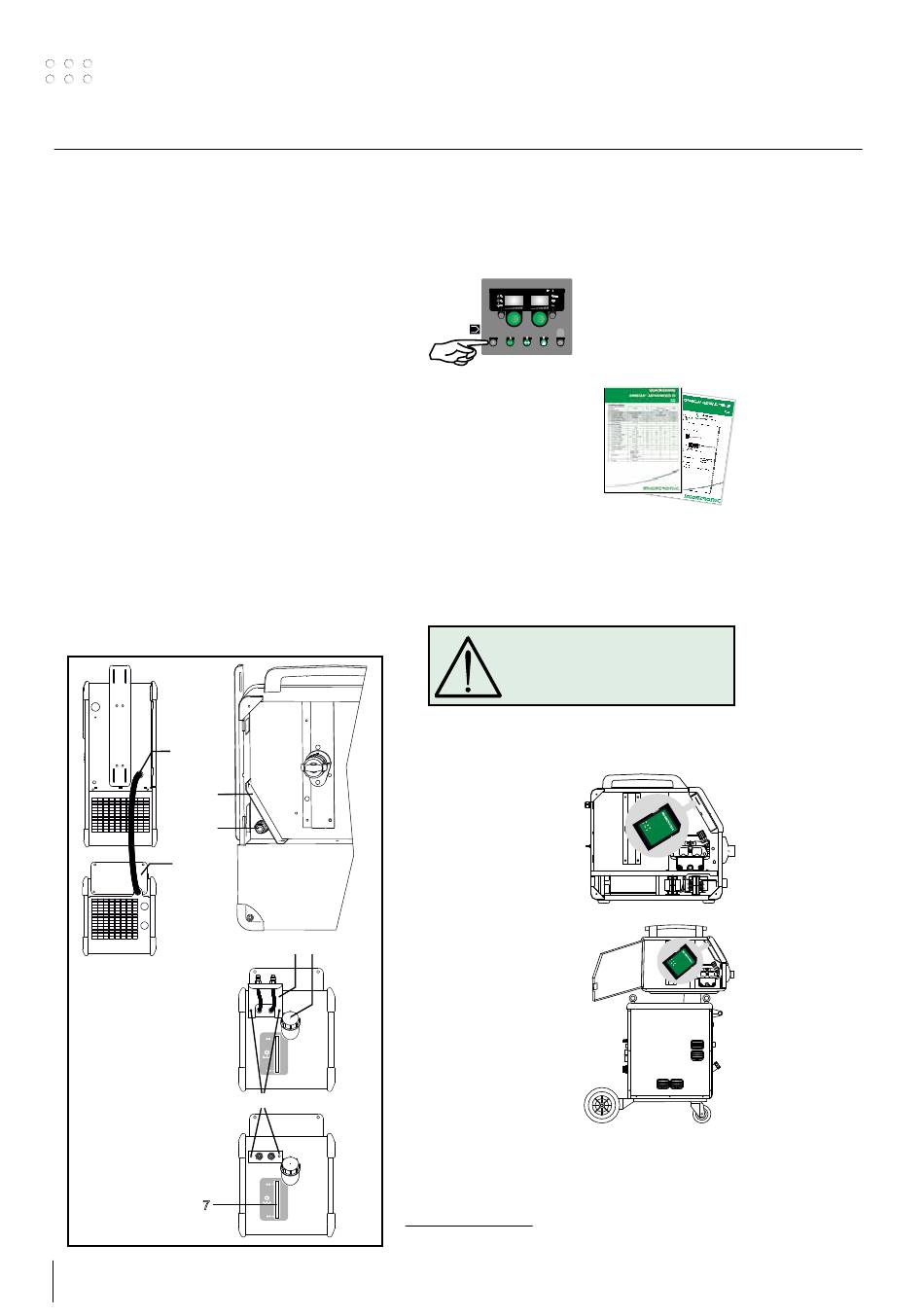

Raccordement d'une unité
de refroidissement eau
(OMEGA 400/550 C)
2
1. Fixer le module sous le générateur de soudage et
installer le support (1).
2. Faire passer le câble d'alimentation (2) dans l'orifice
situé à l'arrière de la machine. Retirer la plaque
de protection (3) du compartiment de la bobine.
Replacer ensuite le connecteur 4 pôles (4) et la
plaque de protection.
3. Retirer 2 vis (5) du dispositif de connexion rapide
(6).
4. Retirer le dispositif et le retourner de sorte que
les connexions rapides se trouvent en haut, puis
remonter le dispositif (voir schéma).
5. Raccorder le flexible d'alimentation de la torche
refroidie par eau à la connexion rapide marquée en
bleu et le flexible de retour à la connexion rapide
marquée en rouge.
6. Il est impératif de vérifier régulièrement le niveau
du liquide de refroidissement à l'aide du contrôle
de niveau (7).
7. Le remplissage du liquide de refroidissement se fait
par le goulot de remplissage (8).
2
3
4
1
7
30
Connecter, démarrer, souder
Réglage du programme de soudage
• Démarrer la machine à l'aide de l'interrupteur (2)
• Sélectionner le programme de soudage ou le
Veuillez vous référer au
guide de démarrage rapide
livré avec la machine.
Sélectionner le programme
adapté au fil et au gaz de
protection utilisés.
• Ajuster le courant de soudage et les paramètres
secondaires. Veuillez consulter votre guide rapide.
• La machine est désormais prête pour le soudage
Lecture Software
• Insérer la carte SD dans
le lecteur de la machine,
comme indiqué sur les
schémas.
• Démarrer la machine.
• Les afficheurs clignotent
brièvement avec trois
"–".
• Attendre jusqu'à ce que
6 8
le courant de soudage
soit affiché
• Eteindre la machine et
enlever la carte SD
• La machine est
maintenant disponible
avec ses nouveaux
softwares
5
Si l'unité de commande a été changée, le logiciel doit
être lu dans la nouvelle unité au moyen d'une carte SD.
Vous pouvez télécharger le logiciel à l'adresse suivante :
www.migatronic.com
matériau/le gaz/la taille du
ADVANCED II
SYNERGIC
fil (selon le modèle).
mm
Attention
L'activation de la gâchette de la
torche génère une tension au niveau
du fil de soudage/à l'électrode.
