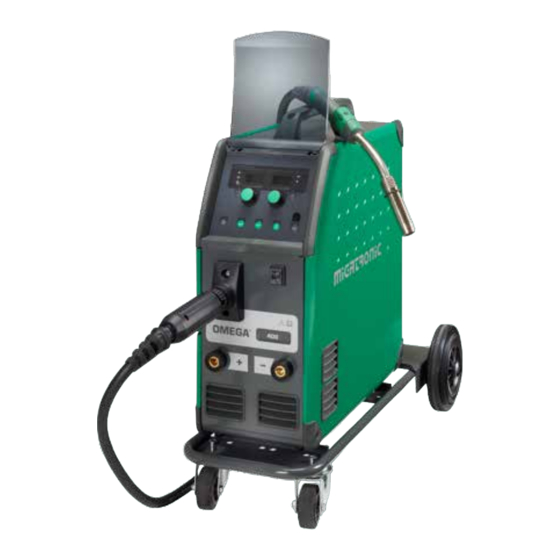

Migatronic OMEGA2 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für OMEGA2:
- Betriebsanleitung (77 Seiten) ,
- Anleitung (70 Seiten)
Verwandte Anleitungen für Migatronic OMEGA2
Inhaltszusammenfassung für Migatronic OMEGA2
- Seite 2 Dansk ..............3 English ..............11 Deutsch .............19 Français .............27 Svenska .............35 Italiano .............43 Nederlands ............51 Suomi ..............59 Magyar ..............67 Polski ..............75 Русский ............83 Español .............91...
- Seite 19 Anschluss und Inbetriebnahme Warnung Lesen Sie die Warnhinweise und Betriebsanleitung sorgfältig vor der Inbetriebnahme und speichern Sie die Information für den späteren Gebrauch. Auspacken der OMEGA Nach Auspacken und vor Gebrauch, wie folgt vorgehen (siehe Anschluß der Schweißschlauch Zeichnung): Befestigung des Brennerhalters Zulässige Installation Netzanschluss Die Maschine soll an eine Netzspannung angekuppelt werden,...
- Seite 20 Anschluss und Inbetriebnahme Netzanschluss Ein- und Ausschalter Schutzgasanschluss Anschluß - Schweißschlauch Schweißschlauch Power Anschluß Masseklemme Anschluß IWF (Sonderausstattung) Artikel-Nr. 78861551 max. 6 Bar Max. 5 bar max. 6 Bar Power F Montage der Teile in Drahtvorschubeinheit Mit Hilfe der Rändelschraube am Spannbolzen wird der Andruck der Förderrollen so eingestellt, daß...
- Seite 21 Anschluss und Inbetriebnahme Wahl der Schweißpolarität Justierung der Drahtbremse Die Bremse wird so fest eingestellt, daß die Draht- rolle stoppt, ehe der Schweißdraht über den Rand Für eigenen Schweißdrahttypen empfehlen wir, daß läuft. Sie Schweißpolarität wechseln. Dies gilt insbesondere Die Bremsekraft ist vom Gewicht der Drahtrolle und für Innershield Schweißdraht.
- Seite 22 Die maschine muss wieder aufgeschaltet und die SD Karte entfernt werden. • Die Maschine ist jetzt gebrauchsfertig. Wenn die Kontrolleinheit ausgewechselt wird, ist es notwendig Software in der neuen Einheit durch Anwendung einer SD Karte einzulegen. Einlesen der Software auf: www.migatronic.com...
- Seite 23 Sonderfunktionen Kalibrierung der Drahtvorschubgeschwindigkeit 10 secs z.B. 102 cm Steuerung der Drahtvorschubgeschwindigkeit 5 secs 100 cm...
- Seite 24 Sonderfunktionen Schloßfunktion 5 SECS 5 SECS Weisung der Softwareversion Kabelkompensation (Kalibrierung des Widerstandes im Schweißbrenner) Factor Std. 5 SECS Die Oberfläche des Werkstücks muss rein sein zur Sicherstellung des guten Kontakts mit dem Brenner.
-
Seite 25: Fehlersuche Und Ausbesserung
Die SD-Karte leeren und die Software wieder herunterladen. E20-04 Die Kontrolleinheit hat versucht mehr Daten einzulesen als gespeichert werden können Die SD-Karte wieder einlesen oder austauschen. Migatronic Kundenservice anrufen, wenn das Problem weiterhin besteht. E20-05 Die Software auf der SD-Karte ist für einen anderen Typ Kontrolleinheit geschlossen E20-06 Eine SD-Karte anwenden, deren Software zu Ihrer Kontrolleinheit passt. -
Seite 26: Technische Daten
EU-KONFORMITÄTSERKLÄRUNG Kühlleistung, W 1100 Drahtfördergeschwindigkeit, m/min 1,5-27,0 Tankkapazität, Liter Brenneranschluss EURO MIGATRONIC A/S Aggersundvej 33 Durchflussmenge, bar - °C - l/min 1,2 - 60 - 1,75 Drahtspulendurchmesser, mm 9690 Fjerritslev Dänemark Druck max., bar Zulässige ED 100% bei 40°C, A erklärt, dass das unten erwähnte Gerät...
