3.2 Anschluß der Versorgungsspannung
Anforderungen an
die Versorgungs-
spannung
!
Belegung der
Stiftleiste für
Versorgungs-
spannung
Klemmenblock
Masseanschluß
(Erdungsschraube)
Gerätehandbuch OP37/PRO
Ausgabe 7/98
Nennspannung: 24 V DC
Spannungsbereich: 18 V bis 30 V
Vorsicht
Bei 24 V-Versorgung ist auf eine sichere elektrische Trennung der
Kleinspannung zu achten. Nur nach IEC 364-4-41 bzw. HD 384.04.41
(VDE 0100, Teil 410) hergestellte Netzgeräte verwenden!
Die Versorgungsspannung darf nur innerhalb des oben angegebenen
Spannungsbereichs liegen. Andernfalls sind Funktionsausfälle am Gerät
nicht auszuschließen.

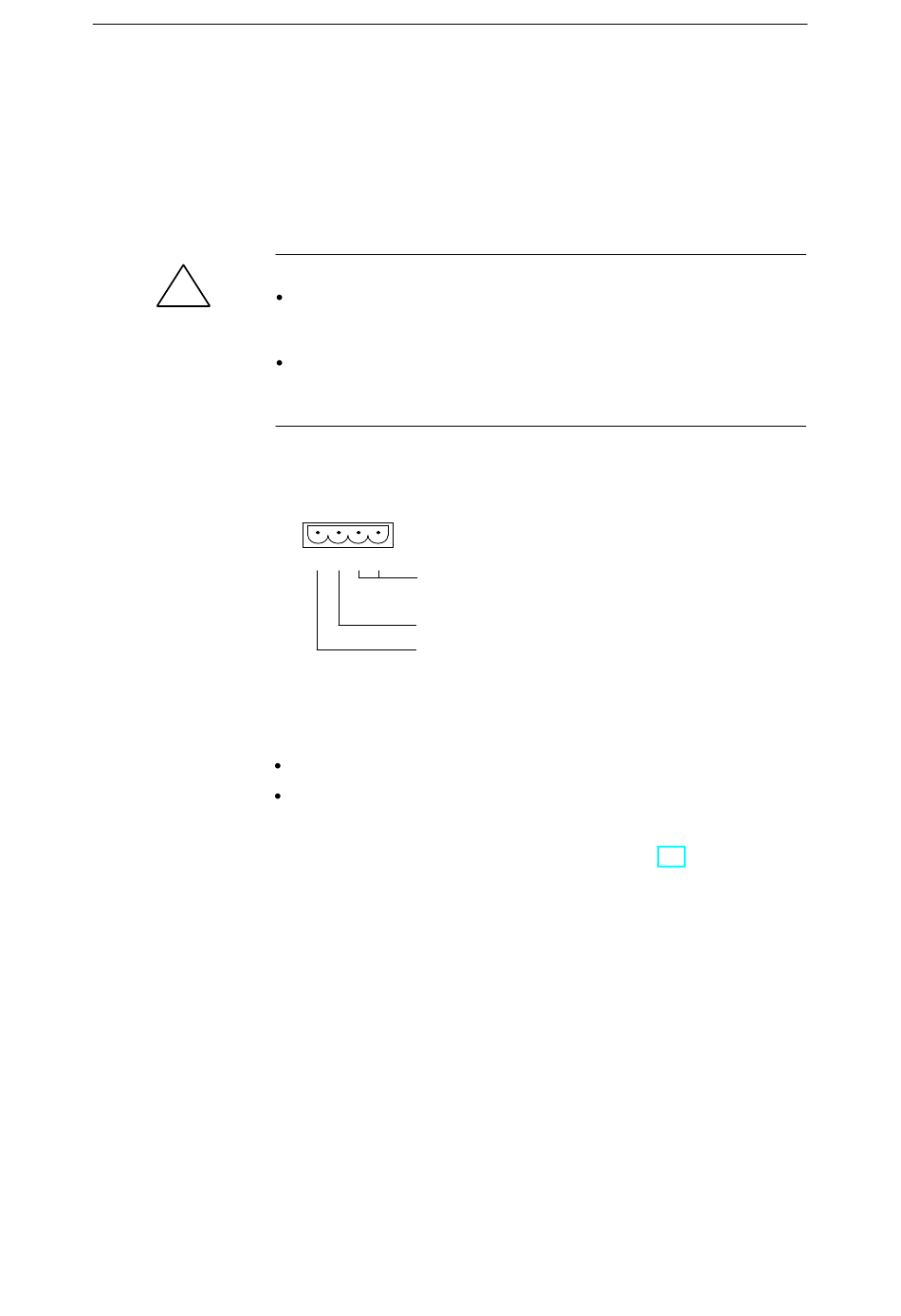

Die vierpolige Stiftleiste für die Versorgungsspannung hat folgende Belegung:
1 2 3 4
Relaiskontakt (ohne Funktion)
GND
+ 24 V DC
Die Versorgungsspannung wird über den beiliegenden vierpoligen Klemmen-
block angeschlossen:
Leitungen anklemmen (Leiterquerschnitt: 0,5...2,5 mm
Klemmenblock auf die untere Stiftleiste am OP stecken
Die Erdungsschraube auf der Geräterückseite (siehe Bild 3-1) muß mit der
Schrankmasse verbunden werden.
