4.4

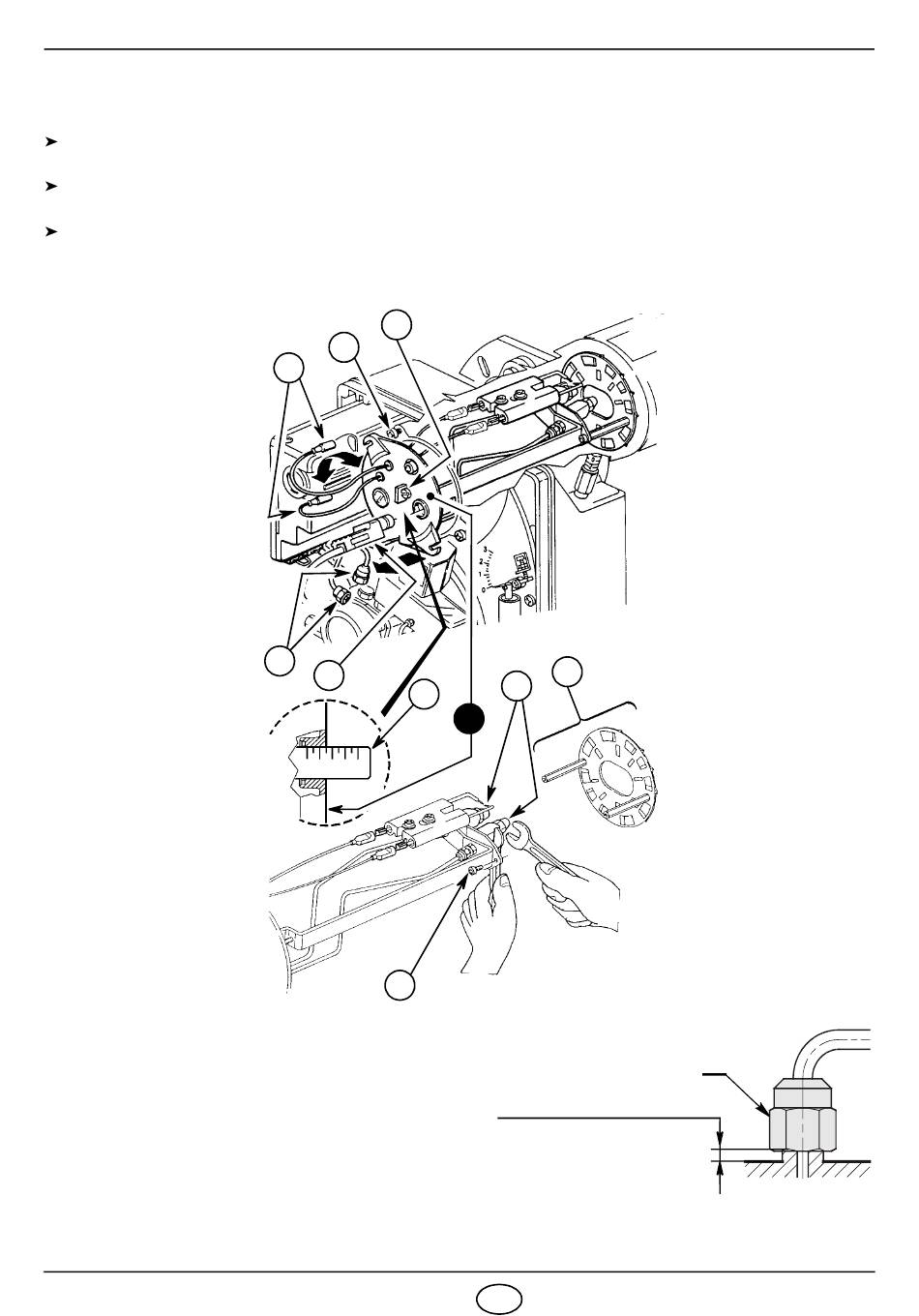

POSITION D'ENTRETIEN

POUR MONTER LES GICLEURS EXECUTER LES OPERATIONS SUIVANTES:
Enlever la ligne porte gicleurs (1) après avoir desserré les vis (2), dévissé les écrous (3), débranché les
câbles (4) de la boîte de contrôle et la cellule photorésistance (5).
Débrancher les câbles (4) des électrodes, enlever de la ligne porte-gicleurs (1) le groupe de l'accroche-flam-
me (8) après avoir desserré les vis (9).
Visser correctement les gicleurs (10) en les serrant comme indiqué en figure
ATTENZIONE
Au remontage de la ligne porte gicleurs visser le
écrou (3) comme indiqué en figure ci-dessous.
3367
(voir fig. 13)
Fig. 13
6
2
4
3
5
7
0 2 4 6 8
9
D7875
8
10
1
SERRER, MAIS PAS
JUSQU'A LA BUTEE
8 F
Fig. 14
3
D5684
