Tragbare Einheit; Vorderansicht - Caire HELiOS Bedienungsanleitung

Tragbare Einheit

1
2
3

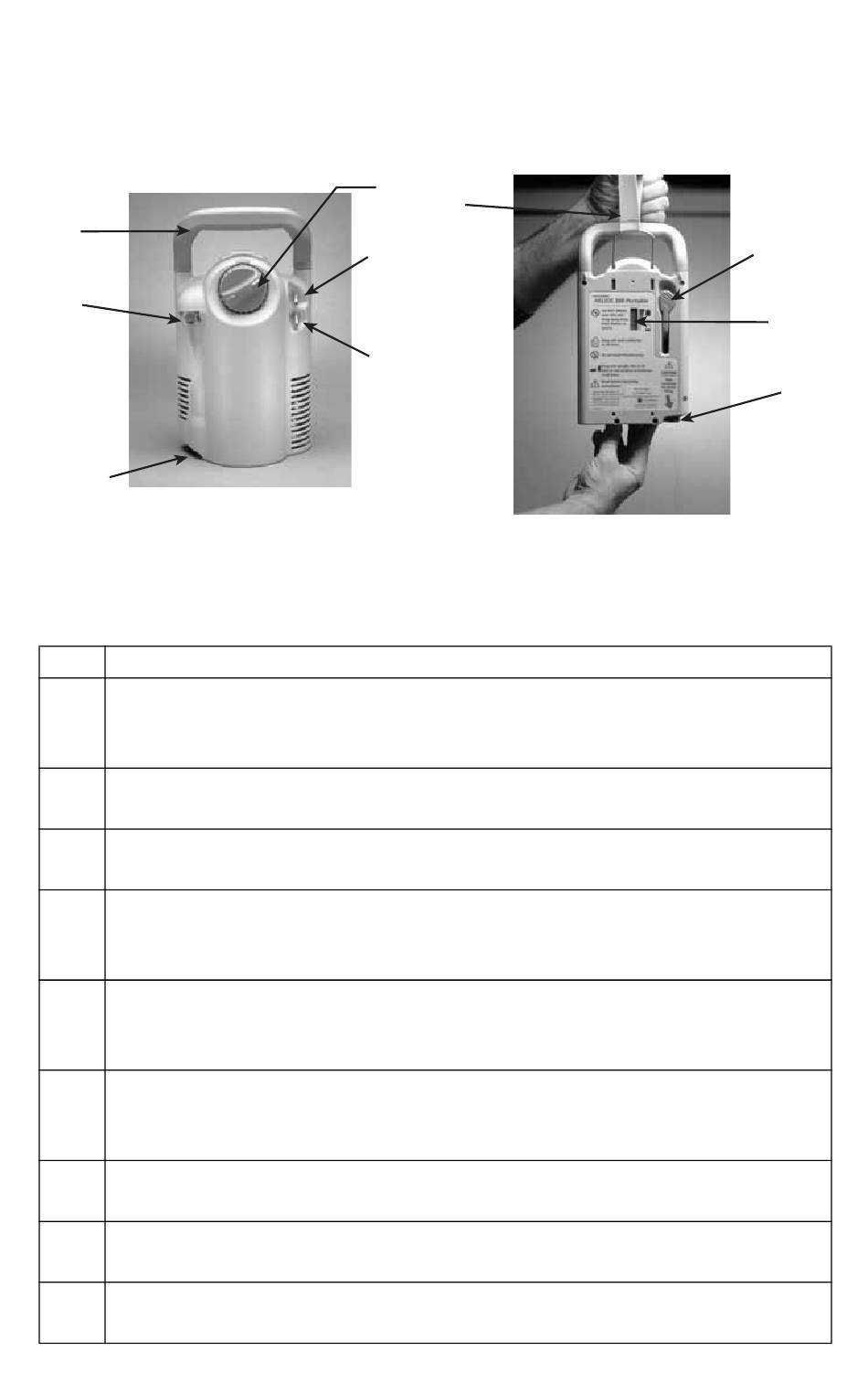

Vorderansicht

1 Tragegriff
2 Anschluss für Gaseinlass
Sauerstoffversorgungsleitung an tragbare Einheit anschließen, um diese mit
gasförmigen Sauerstoff vom Behälter zu versorgen
3 Anschluss für Flüssigsauerstoff
Wird zum Befüllen der tragbaren Einheit mit Flüssigsauerstoff verwendet
4 Durchflussregelung
Einstellbarer Drehregler, mit dem die Sauerstoffabgabemenge eingestellt wird
5 Anschluss für Sauerstoffauslass
Einen Schlauch einer Dual-Lumen-Nasenbrille anschließen, um Sauerstoff von
der tragbaren Einheit zu erhalten
6 Sensoranschluss
Einen Schlauch der Dual-Lumen-Nasenbrille anschließen, um den Sauer-
stofffluss mit jedem Atemzug zu aktivieren bzw. zu deaktivieren
7 Gurt für Inhaltsanzeige
Die tragbare Einheit am Gurt anheben, um die Flüssigsauerstoffmenge in der
Einheit zu messen
8 Entlüftungsventil
Zum Beginnen bzw. Beenden des Füllvorgangs der tragbaren Einheit
9 Inhaltsanzeige
Zeigt die Flüssigsauerstoffmenge in der Einheit an
10 Füllanschluss für Flüssigsauerstoff
Wird zum Befüllen der tragbaren Einheit mit Flüssigsauerstoff verwendet
4
7
5
6
10004439 Rev. C
Rückansicht Rückansicht
8
9
10
7 4
