Vooraanzicht; Achteraanzicht - Caire HELiOS Bedienungsanleitung

Draagbare eenheid
1
2
3

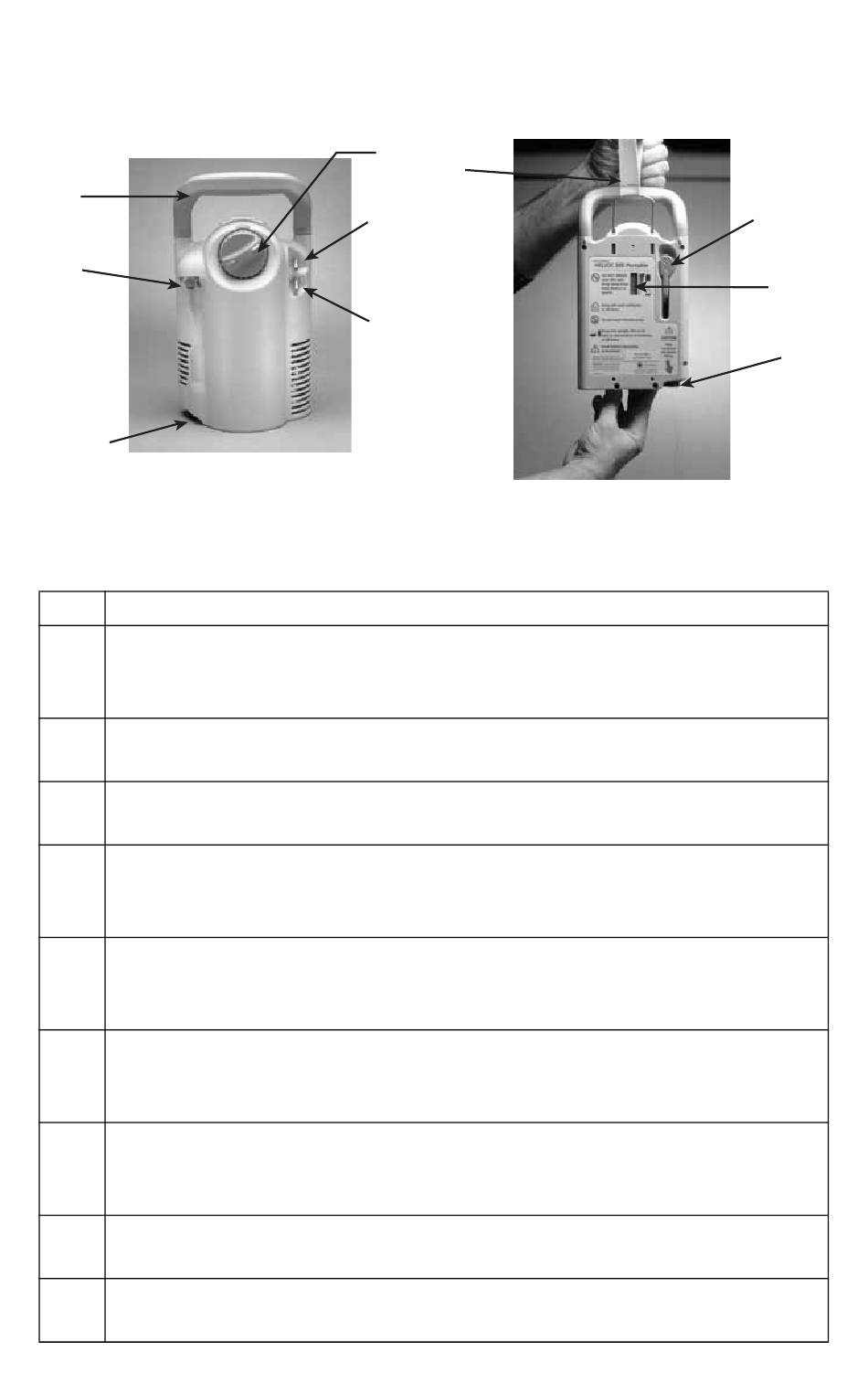

Vooraanzicht

1 Handvat
2 Aansluiting gasvormige zuurstof
Bevestig de zuurstoftoevoerslang aan deze aansluiting om de draagbare
eenheid te voorzien van gasvormige zuurstof uit het reservoir.
3 Aansluiting vloeibare zuurstof
Wordt gebruikt om de draagbare eenheid te vullen met vloeibare zuurstof.
4 Flowregelknop
Afstelbare, draaibare klep die de toevoer van zuurstof regelt.
5 Aansluiting zuurstofuitvoer
Bevestig één slang van de zuurstofbril aan deze aansluiting om zuurstof van
de draagbare eenheid te ontvangen.
6 Sensoraansluiting
Bevestig één slang van de zuurstofbril aan de sensoraansluiting om de
zuurstoftoevoer met elke ademhaling op te starten en te onderbreken.
7 Riem inhoudindicator
Til de draagbare eenheid met deze riem op om de hoeveelheid vloeibare
zuurstof in de eenheid te meten
8 Ontluchtingsklep
Wordt gebruikt om het vulproces van de draagbare eenheid op te starten en
te onderbreken.
9 Inhoudindicator
Geeft de hoeveelheid vloeibare zuurstof aan die zich in de eenheid bevindt.
10 Vulaansluiting vloeibare zuurstof
Wordt gebruikt om de draagbare eenheid te vullen met vloeibare zuurstof.
4
7
5
6
10004439 Rev. C

Achteraanzicht

8
9
10
