Portatile
1
2
3

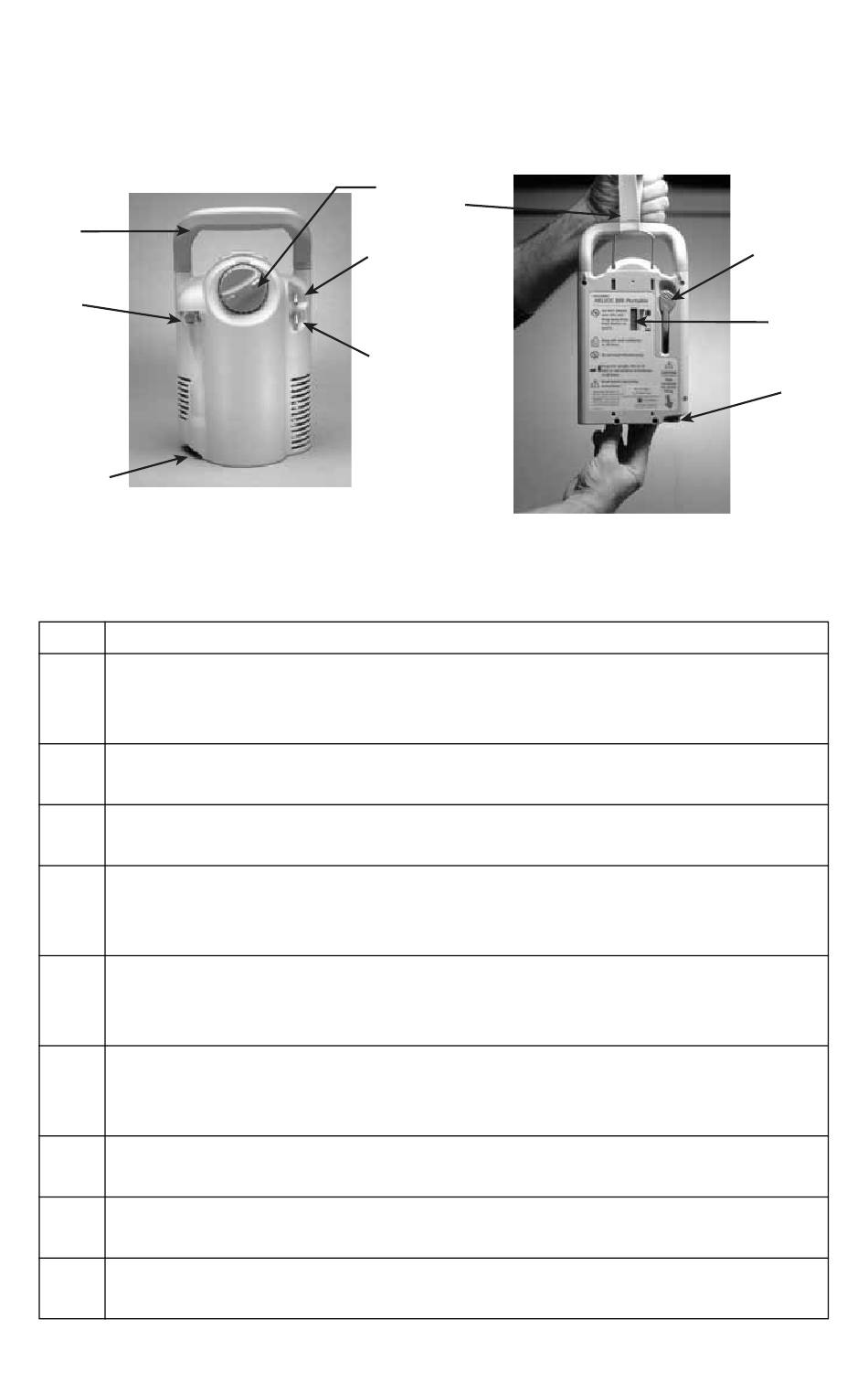

Vista anteriore

1 Maniglia per il trasporto
2 Attacco di ingresso gas
Collegare il tubo di erogazione dell'ossigeno all'attacco per caricare il
portatile di ossigeno allo stato gassoso dal serbatoio
3 Attacco ossigeno liquido
Per rifornire il portatile di ossigeno liquido
4 Manopola di regolazione del flusso
Valvola regolabile, rotatoria che controlla il flusso dell'erogazione di ossigeno
5 Attacco di uscita dell'ossigeno
Collegare un tubo della cannula a doppio lume per ricevere ossigeno
dall'unità portatile
6 Attacco di direzione
Collegare un tubo della cannula a doppio lume per avviare o fermare il flusso
di ossigeno ad ogni inspirazione
7 Fascetta spia contenuto
Sollevare il portatile con questa fascetta per misurare la quantità di ossigeno
liquido presente nell'unità
8 Valvola di erogazione
Per iniziare e fermare il rifornimento del portatile
9 Spia del contenuto
Mostra la quantità di ossigeno liquido presente nell'unità
10 Attacco per il rifornimento di ossigeno liquido
Per rifornire il portatile di ossigeno liquido
4
7
5
6
Vista posteriore
10004439 Rev. C
Vista posteriore
8
9
10
