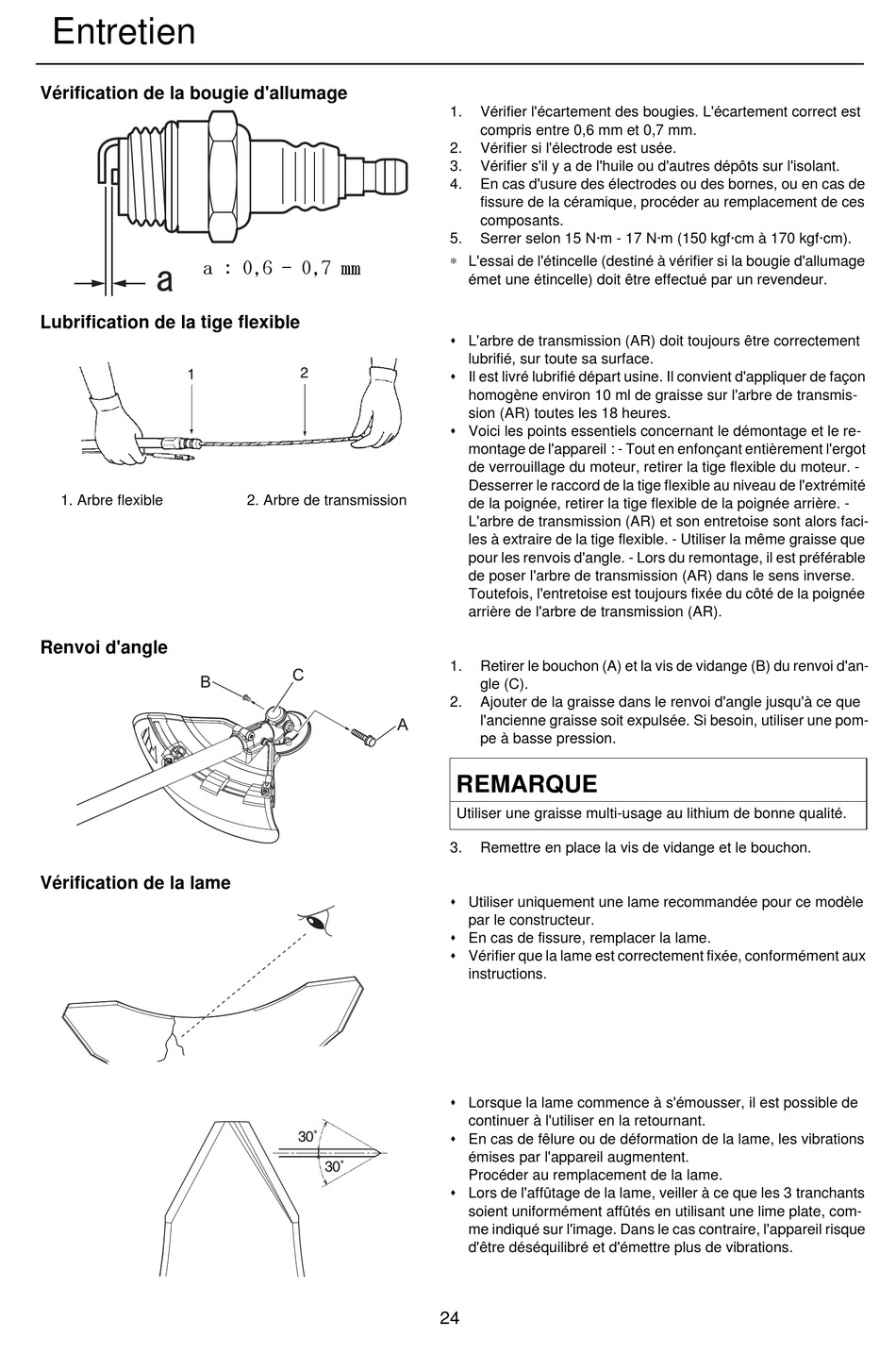

Entretien
Vérification de la bougie d'allumage
a : 0,6 - 0,7 mm
Lubrification de la tige flexible
1. Arbre flexible
Renvoi d'angle
Vérification de la lame
2. Arbre de transmission
1. Vérifier l'écartement des bougies. L'écartement correct est
compris entre 0,6 mm et 0,7 mm.
2. Vérifier si l'électrode est usée.
3. Vérifier s'il y a de l'huile ou d'autres dépôts sur l'isolant.
4. En cas d'usure des électrodes ou des bornes, ou en cas de
fissure de la céramique, procéder au remplacement de ces
composants.
5. Serrer selon 15 N·m - 17 N·m (150 kgf·cm à 170 kgf·cm).
∗ L'essai de l'étincelle (destiné à vérifier si la bougie d'allumage
émet une étincelle) doit être effectué par un revendeur.
L'arbre de transmission (AR) doit toujours être correctement
lubrifié, sur toute sa surface.
Il est livré lubrifié départ usine. Il convient d'appliquer de façon
homogène environ 10 ml de graisse sur l'arbre de transmis-
sion (AR) toutes les 18 heures.
Voici les points essentiels concernant le démontage et le re-
montage de l'appareil : - Tout en enfonçant entièrement l'ergot
de verrouillage du moteur, retirer la tige flexible du moteur. -
Desserrer le raccord de la tige flexible au niveau de l'extrémité
de la poignée, retirer la tige flexible de la poignée arrière. -
L'arbre de transmission (AR) et son entretoise sont alors faci-
les à extraire de la tige flexible. - Utiliser la même graisse que
pour les renvois d'angle. - Lors du remontage, il est préférable
de poser l'arbre de transmission (AR) dans le sens inverse.
Toutefois, l'entretoise est toujours fixée du côté de la poignée
arrière de l'arbre de transmission (AR).
1. Retirer le bouchon (A) et la vis de vidange (B) du renvoi d'an-
gle (C).
2. Ajouter de la graisse dans le renvoi d'angle jusqu'à ce que
l'ancienne graisse soit expulsée. Si besoin, utiliser une pom-
pe à basse pression.
REMARQUE
Utiliser une graisse multi-usage au lithium de bonne qualité.
3. Remettre en place la vis de vidange et le bouchon.
Utiliser uniquement une lame recommandée pour ce modèle
par le constructeur.
En cas de fissure, remplacer la lame.
Vérifier que la lame est correctement fixée, conformément aux
instructions.
Lorsque la lame commence à s'émousser, il est possible de
continuer à l'utiliser en la retournant.
En cas de fêlure ou de déformation de la lame, les vibrations
émises par l'appareil augmentent.
Procéder au remplacement de la lame.
Lors de l'affûtage de la lame, veiller à ce que les 3 tranchants
soient uniformément affûtés en utilisant une lime plate, com-
me indiqué sur l'image. Dans le cas contraire, l'appareil risque
d'être déséquilibré et d'émettre plus de vibrations.
24
