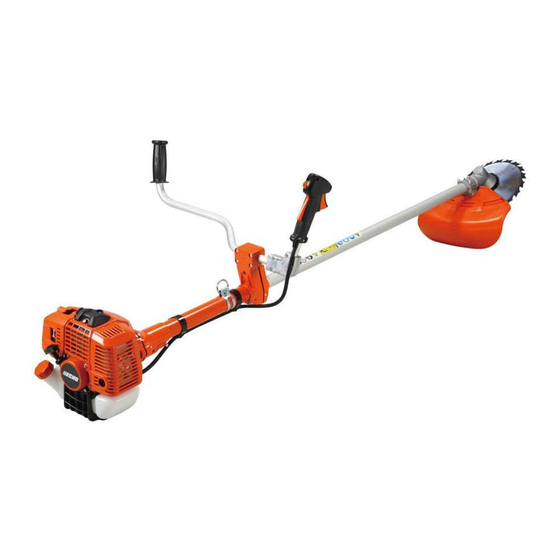

Echo RM-510ES Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Echo Anleitungen
  4. Trimmer
  5. RM-510ES
  6. Bedienungsanleitung

Echo RM-510ES Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für RM-510ES:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 68
1????
OPERATOR'S MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE
SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN-
RISQUE DE BLESSURE GRAVE.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BE-
FOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LA-VORARE
IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCA-TA OSSERVANZA
DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA-CIONES
PARA UN FUNCIONAMIENTO SEGURO. DE NO HACER-LO, PODRÍA SUFRIR
LESIONES GRAVES.
RM-510ES
WARNING
AVERTISSEMENT
WARNUNG
AVVERTENZA
ADVERTENCIA
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Echo RM-510ES

Inhaltszusammenfassung für Echo RM-510ES

  • Seite 1 ESPAÑOL OPERATOR'S MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES RM-510ES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ...
  • Seite 33 1Notes and rear cover MEMORANDUM X750-012666 X750222-6407 2012...
  • Seite 34 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-012666 Printed in Japan 0x0xxxx zzzz ES X750222-6407 © 2012...
  • Seite 35 1Couverture FRANÇAIS (Notice originale) MANUEL D'UTILISATION DEBROUSSAILLEUSE PORTATIVE RM-510ES AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN RISQUE DE BLESSURE GRAVE.
  • Seite 66 1Remarques et dos de couverture 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPON TÉLÉPHONE : 81-428-32-6118. FAX : 81-428-32-6145. X750-012666 Imprimé au Japon 0x0xxxx zzzz ES X750222-6407 © 2012...
  • Seite 67 1Schutzabdeckung DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG TRAGBARE MOTORSENSE RM-510ES WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLET- ZUNGEN.
  • Seite 68 Einfaches Trimmen mit dem Nylonfadenkopf .............. 17 Einfaches Trimmen mit Metallmesser................20 Wartung und Pflege ......................21 Wartungsrichtlinien ...................... 21 Wartung und Pflege ..................... 21 LAGERUNG......................... 29 Technische Daten......................30 Konformitätserklärung....................... 31 Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte ......32...

  • Seite 69: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Wichtige Informationen WARNUNG Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Allgemeines zu dieser Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen über Montage, Bedienung und Instandhaltung Ihres Produkts. Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut. Bewahren Sie die Anleitung stets an einem schnell zugänglichen Ort auf.
  • Seite 70 Sichere Verwendung des Produkts WARNUNG Vibration und Kälte Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen.

  • Seite 71: Warnhinweise

    Sichere Verwendung des Produkts WARNUNG Schutzausrüstung tragen Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: 1. Kopfschutz (Helm): schützt den Kopf 2. Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör 3. Schutzbrille: schützt die Augen 4. Gesichtsschutzschild: schützt das Gesicht 5.
  • Seite 72 Sichere Verwendung des Produkts Sonstige Kennzeichnungen HINWEIS WICHTIG Kreis mit umgekehrtem Hinweise dieser Art enthalten Tipps Umrahmter Text mit der Überschrift Schrägstrich bedeutet, zur Verwendung, Pflege und Wartung „WICHTIG" enthält wichtige dass das Dargestellte des Produkts. Informationen zur Verwendung, unzulässig ist. Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.

  • Seite 73: Sicherheitsaufkleber

    Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit Garantierter schlechter Belüftung Schallleistungspegel verwenden Achtung, Brandgefahr Motorstart Achtung, Stromschlag-Gefahr Sicherheitsaufkleber Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden.

  • Seite 74: Beschreibung

    Beschreibung Beschreibung Schneidvorrichtung 3-Zahn-Messer zum Schneiden 10. Hinterer Handgriff Zum rückentragbaren von Gras, Gartenabfällen und Unkraut. Antriebsgerät hin angebrachter Handgriff. Schutzschild Schützt den Bediener vor Kontakt mit 11. Flexible Wellenbaugruppe Biegsames Rohr für die dem Schneidkopf und weggeschleuderten Objekten. Antriebswelle. Winkelgetriebe Ermöglicht es, den Winkel der 12.

  • Seite 75: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Packliste Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. Motor Antriebswelle 1. Motor 9.
  • Seite 76 Bevor Sie beginnen Flexible Wellenbaugruppe Der erste Schritt beim Zusammenbau besteht darin, die Antriebswellen (V) und (H) zu verbinden. Lösen Sie den Bolzen mit einem Sechskantschlüssel. Schieben Sie die Antriebswelle (H) mit dem Abstandshalter langsam und vollständig in die Hülse. - Die Hülse ist an der Antriebswelle (V) angebracht und befindet sich im Inneren des hinteren Griffs.

  • Seite 77: Befestigung Des Rundgriffs

    Bevor Sie beginnen Die 2 Klemmen an der flexiblen Wellenbaugruppe müssen an geeigneten Stellen am Gaszug befestigt werden (im gleichen Abstand über die Länge der flexiblen Wellenbaugruppe). Klemme Gaszug Flexible Wellenbaugruppe Befestigung des Rundgriffs Befestigen Sie den vorderen Griff (A) und den Schutzhalter (B) lose am Antriebswellenrohr (C).

  • Seite 78: Montage Des Messers

    Bevor Sie beginnen Montage des Messers WARNUNG Tragen Sie beim Arbeiten mit dem Trimmermesser robuste Handschuhe. Wenn während eines Trimmereinsatzes ein Trimmermesser ausgetauscht werden muss, vergewissern Sie sich, dass der Motor zuvor ausgeschaltet wurde und das Messer zum Stillstand gekommen ist. Achten Sie darauf, dass der Kraftstofftankdeckel fest verschlossen ist, wenn Sie das Produkt umdrehen, um das Trimmermesser auszutauschen.

  • Seite 79: Kraftstoff

    Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff an, als Sie voraussichtlich innerhalb der nächsten dreißig (30) Tage verbrauchen werden. Kraftstoff Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und ECHO Premium 50: 1-Öl. Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstofftank. Kraftstoffversorgung Befüllen Sie den Tank nicht bis zur Einfüllöffnung (A).

  • Seite 80: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln: Entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte. Platzieren Sie das Produkt an einem ebenen, gut belüfteten Ort. Vergewissern Sie sich, dass nirgendwo Kraftstoff austritt.

  • Seite 81: Starten Eines Warmen Motors

    Bedienung des Motors Stellen Sie den Chokehebel (F) auf die Position „Kaltstart" (E). Betätigen Sie die Kraftstoffpumpe (H) so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat. Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff (I).
  • Seite 82 Trimmen Trimmen GEFAHR Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen. Verwenden Sie das Produkt niemals ohne den daran befestigten Schutzschild. Von der Schneidvorrichtung abprallende Gegenstände können Unfälle mit schweren Verletzungen verursachen.

  • Seite 83: Trimmen

    Trimmen Halten Sie den hinteren Griff des Antriebswellenrohrs in der linken Hand, und hängen Sie sich das rechte Rückentragband über die rechte Schulter. Halten Sie den hinteren Griff des Antriebswellenrohrs in der rechten Hand, und hängen Sie sich das linke Rückentragband über die linke Schulter.

  • Seite 84: Skalpieren Und Kantenschneiden

    Trimmen Trimmen Hierbei wird der Trimmer vorsichtig an das zu schneidende Material herangeführt. Stellen Sie den Fadenkopf etwas schräg, damit das Schneidgut von Ihnen weggeleitet wird. Arbeiten Sie sich beim Schneiden in Richtung eines Hindernisses (z. B. Zaun, Mauer oder Baum) in einem Winkel vor, bei dem sichergestellt ist, dass vom Hindernis abprallendes Schneidgut von Ihnen weggeleitet wird.
  • Seite 85 Trimmen Nylonfadenkopf dreht sich gegen den Uhrzeigersinn. Das Fadenschneidmesser befindet sich links am Schutzschild. 1. Schneidgut 2. Auf dieser Seite schneiden Lassen Sie den Nylonfadenkopf nicht in zähes Unkraut, Bäume oder Zäune eindringen. Wenn der Nylonfaden in Maschendraht, Zäune oder dichtes Gestrüpp eindringt, kann es passieren, dass abgerissene Fadenstücke gegen den Bediener geschleudert werden.

  • Seite 86: Einfaches Trimmen Mit Metallmesser

    Trimmen Einfaches Trimmen mit Metallmesser WARNUNG Befolgen Sie beim Trimmen die folgenden Anweisungen: Vergewissern Sie sich, dass die Befestigungsmutter des Messers fest angezogen ist. Wenn der Schutzschild beschädigt oder gerissen ist, ersetzen Sie ihn durch einen neuen. Ersetzen Sie die Befestigungsmutter des Trimmermessers, wenn sie Verschleißspuren aufweist.

  • Seite 87: Wartung Und Pflege

    Wartung und Pflege Wartung und Pflege WARNUNG Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten: Schalten Sie den Motor ab und überprüfen bzw. warten Sie das Produkt erst dann, wenn der Motor abgekühlt ist. Andernfalls können Sie sich verbrennen.

  • Seite 88: Wartung Und Pflege

    Wartung und Pflege Reinigen des Luftfilters Schließen Sie den Choke. Lösen Sie die Schraube, und entfernen Sie die Luftfilterabdeckung (A). Entfernen Sie den Luftfilter (B) (befindet sich unter der Luftfilterabdeckung). Reinigen Sie den Filter durch Abbürsten oder mittels Druckluft. Waschen Sie den Luftfilter nicht aus. Bauen Sie nun den Luftfilter wieder ein, und montieren Sie die Abdeckung.
  • Seite 89 Wartung und Pflege Wartung des Kühlsystems WICHTIG Um die richtige Motorbetriebstemperatur aufrechtzuerhalten, muss die Kühlluft ungehindert den Zylinderrippenbereich durchströmen können. Durch diesen Luftstrom wird die Verbrennungswärme vom Motor abgeführt. Unter folgenden Umständen kann es zu Überhitzung und Kolbenfressern im Motor kommen: Die Luftzufuhröffnungen sind verstopft.

  • Seite 90: Schmieren Der Flexiblen Welle

    Wartung und Pflege Zündfunken wirft) muss von Ihrem Händler durchgeführt werden. Schmieren der flexiblen Welle Die gesamte Oberfläche der Antriebswelle (H) muss immer gut geschmiert sein. Die Antriebswelle (H) ist ab Werk vorgeschmiert. Alle 18 Betriebsstunden muss deshalb ihre gesamte Oberfläche mit ca.

  • Seite 91: Einbau Der Schneidvorrichtung Mit Nylonfaden (Option)

    Wartung und Pflege Einbau der Schneidvorrichtung mit Nylonfaden (Option) Es gibt zwei unterschiedliche Schutzschilde: der eine Schutzschild wird ausschließlich zur Verwendung des Nylonfadenkopfes, der andere ausschließlich zur Verwendung von Metallmessern angebracht. Wenn Sie mit dem Nylonfadenkopf arbeiten, verwenden Sie den Schutzschild für den Nylonfadenkopf Lösen Sie die Schraube (A) auf der rechten Seite der Halterung (B) komplett, um das Schutzschild verschieben zu...

  • Seite 92: Auswechseln Des Nylonfadens

    Wartung und Pflege Überprüfen Sie die Abdeckung und den Auslöseknopf auf Abnutzung. Wenn am unteren Bereich des Auslöseknopfs oder in der Nähe des Nylonfadenaustritts ein Spalt zu sehen ist, ersetzen Sie diese Teile umgehend durch neue. Prüfen Sie den Fadenkopf auf Bruch oder Absplitterung. Ersetzen Sie alle Teile, die gebrochen sind oder Absplitterungen aufweisen, umgehend durch neue.
  • Seite 93 Wartung und Pflege Ziehen Sie den Faden aus dem Deckel. Lösen Sie (A) den Faden aus den entsprechenden Schlitzen der Fadenspule, und führen Sie ihn (B) durch die beiden Fadendurchführungen. Fügen Sie Deckel und Gehäuse zusammen. Ordnen Sie (C) die Fadenösen des Deckels über den Aussparungen in der Fadenspule an, und drücken Sie (D) die beiden Stifte des Gehäuses ganz in die Aussparungen der Fadenspule, bis sie fest in die Fenster einrasten.
  • Seite 94 Wartung und Pflege Fehlerbehebung WICHTIG Verwenden Sie nur Original-Ersatzteile und -Verbrauchsprodukte, die für das Gerät zugelassen sind. Die Verwendung von Teilen anderer Hersteller oder nicht zugelassener Produkte kann zu Fehlfunktionen führen. Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten.

  • Seite 95: Hersteller

    Wartung und Pflege Hersteller: YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN Autorisierter Repräsentant in Europa: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Vereingtes Königreich LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken.

  • Seite 96: Technische Daten

    Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Öl Motoröl für luftgekühlte Zweitaktmotoren. ISO-L-EGD- Norm (ISO/CD 13738), JASO FC, FD und ECHO Premium 50: 1-Öl. Verhältnis 50 : 1 (2%) Kraftstoffverbrauch bei maximaler Motorleistung...

  • Seite 97: Konformitätserklärung

    JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: TRAGBARE MOTORSENSE Marke: ECHO Typ: RM-510ES Folgendem entspricht: * Anforderungen der Richtlinie 98/37/EC (1998)und 2006/42/EC: vom 29. Dezember 2009 (Verwendung von harmonisierter Norm ISO 11806 (EN 31806)) * Anforderungen der Richtlinie 2004/108/EG (Verwendung der harmonisierten Norm EN ISO 14982)
