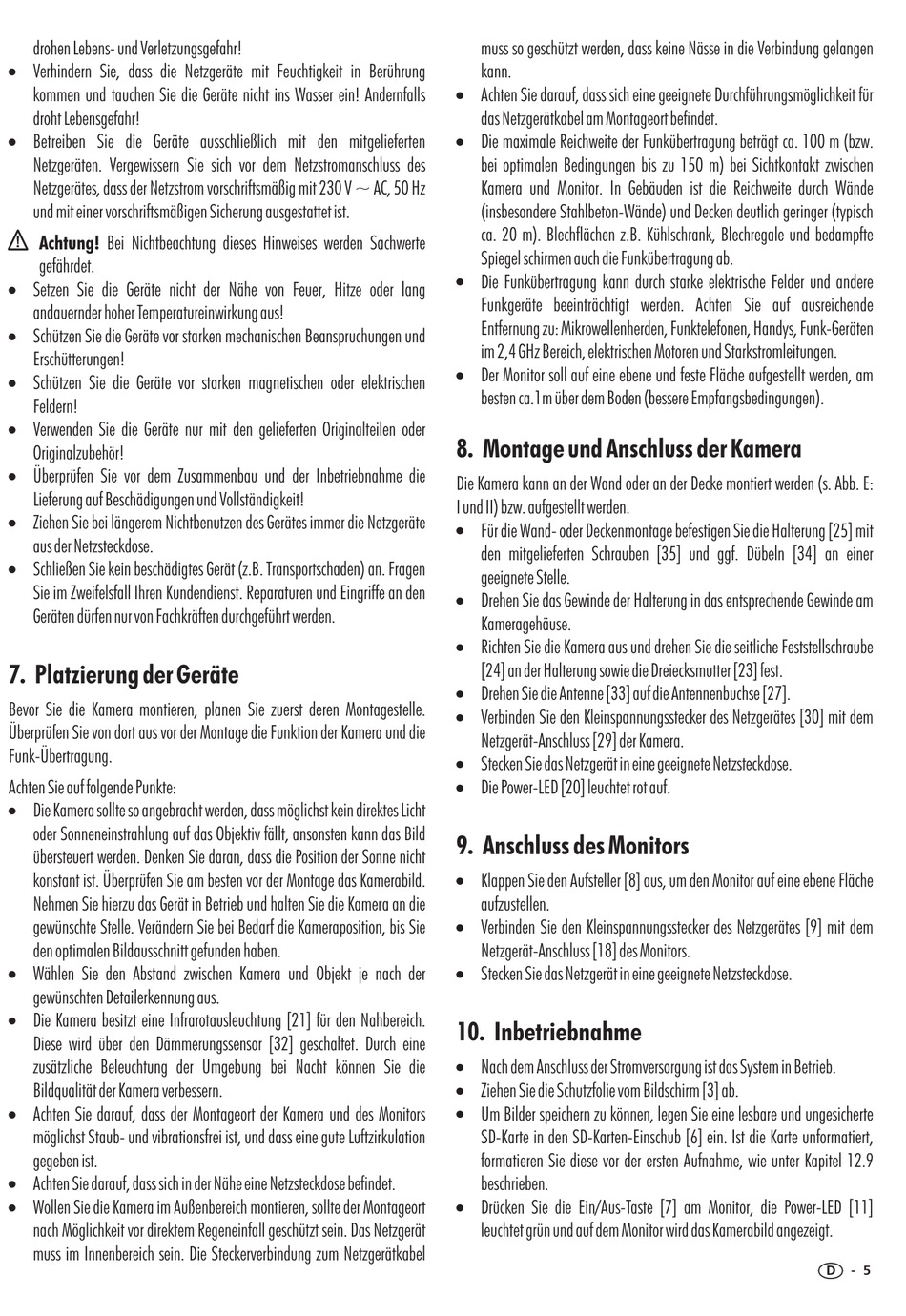

drohen Lebens- und Verletzungsgefahr!
!
Verhindern Sie, dass die Netzgeräte mit Feuchtigkeit in Berührung
kommen und tauchen Sie die Geräte nicht ins Wasser ein! Andernfalls
droht Lebensgefahr!
!
Betreiben Sie die Geräte ausschließlich mit den mitgelieferten
Netzgeräten. Vergewissern Sie sich vor dem Netzstromanschluss des
Netzgerätes, dass der Netzstrom vorschriftsmäßig mit 230 V ~ AC, 50 Hz
und mit einer vorschriftsmäßigen Sicherung ausgestattet ist.
Achtung! Bei Nichtbeachtung dieses Hinweises werden Sachwerte
gefährdet.
!
Setzen Sie die Geräte nicht der Nähe von Feuer, Hitze oder lang
andauernder hoher Temperatureinwirkung aus!
!
Schützen Sie die Geräte vor starken mechanischen Beanspruchungen und
Erschütterungen!
!
Schützen Sie die Geräte vor starken magnetischen oder elektrischen
Feldern!
!
Verwenden Sie die Geräte nur mit den gelieferten Originalteilen oder
Originalzubehör!
!
Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme die
Lieferung auf Beschädigungen und Vollständigkeit!
!
Ziehen Sie bei längerem Nichtbenutzen des Gerätes immer die Netzgeräte
aus der Netzsteckdose.
!
Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden) an. Fragen
Sie im Zweifelsfall Ihren Kundendienst. Reparaturen und Eingriffe an den
Geräten dürfen nur von Fachkräften durchgeführt werden.
7. Platzierung der Geräte
Bevor Sie die Kamera montieren, planen Sie zuerst deren Montagestelle.
Überprüfen Sie von dort aus vor der Montage die Funktion der Kamera und die
Funk-Übertragung.
Achten Sie auf folgende Punkte:
!
Die Kamera sollte so angebracht werden, dass möglichst kein direktes Licht
oder Sonneneinstrahlung auf das Objektiv fällt, ansonsten kann das Bild
übersteuert werden. Denken Sie daran, dass die Position der Sonne nicht
konstant ist. Überprüfen Sie am besten vor der Montage das Kamerabild.
Nehmen Sie hierzu das Gerät in Betrieb und halten Sie die Kamera an die
gewünschte Stelle. Verändern Sie bei Bedarf die Kameraposition, bis Sie
den optimalen Bildausschnitt gefunden haben.
!
Wählen Sie den Abstand zwischen Kamera und Objekt je nach der
gewünschten Detailerkennung aus.
!
Die Kamera besitzt eine Infrarotausleuchtung [21] für den Nahbereich.
Diese wird über den Dämmerungssensor [32] geschaltet. Durch eine
zusätzliche Beleuchtung der Umgebung bei Nacht können Sie die
Bildqualität der Kamera verbessern.
!
Achten Sie darauf, dass der Montageort der Kamera und des Monitors
möglichst Staub- und vibrationsfrei ist, und dass eine gute Luftzirkulation
gegeben ist.
!
Achten Sie darauf, dass sich in der Nähe eine Netzsteckdose befindet.
!
Wollen Sie die Kamera im Außenbereich montieren, sollte der Montageort
nach Möglichkeit vor direktem Regeneinfall geschützt sein. Das Netzgerät
muss im Innenbereich sein. Die Steckerverbindung zum Netzgerätkabel
muss so geschützt werden, dass keine Nässe in die Verbindung gelangen
kann.
!
Achten Sie darauf, dass sich eine geeignete Durchführungsmöglichkeit für
das Netzgerätkabel am Montageort befindet.
!
Die maximale Reichweite der Funkübertragung beträgt ca. 100 m (bzw.
bei optimalen Bedingungen bis zu 150 m) bei Sichtkontakt zwischen
Kamera und Monitor. In Gebäuden ist die Reichweite durch Wände
(insbesondere Stahlbeton-Wände) und Decken deutlich geringer (typisch
ca. 20 m). Blechflächen z.B. Kühlschrank, Blechregale und bedampfte
Spiegel schirmen auch die Funkübertragung ab.
!
Die Funkübertragung kann durch starke elektrische Felder und andere
Funkgeräte beeinträchtigt werden. Achten Sie auf ausreichende
Entfernung zu: Mikrowellenherden, Funktelefonen, Handys, Funk-Geräten
im 2,4 GHz Bereich, elektrischen Motoren und Starkstromleitungen.
!
Der Monitor soll auf eine ebene und feste Fläche aufgestellt werden, am
besten ca.1m über dem Boden (bessere Empfangsbedingungen).

8. Montage und Anschluss der Kamera

Die Kamera kann an der Wand oder an der Decke montiert werden (s. Abb. E:
I und II) bzw. aufgestellt werden.
!
Für die Wand- oder Deckenmontage befestigen Sie die Halterung [25] mit
den mitgelieferten Schrauben [35] und ggf. Dübeln [34] an einer
geeignete Stelle.
!
Drehen Sie das Gewinde der Halterung in das entsprechende Gewinde am
Kameragehäuse.
!
Richten Sie die Kamera aus und drehen Sie die seitliche Feststellschraube
[24] an der Halterung sowie die Dreiecksmutter [23] fest.
!
Drehen Sie die Antenne [33] auf die Antennenbuchse [27].
!
Verbinden Sie den Kleinspannungsstecker des Netzgerätes [30] mit dem
Netzgerät-Anschluss [29] der Kamera.
!
Stecken Sie das Netzgerät in eine geeignete Netzsteckdose.
!
Die Power-LED [20] leuchtet rot auf.

9. Anschluss des Monitors

!
Klappen Sie den Aufsteller [8] aus, um den Monitor auf eine ebene Fläche
aufzustellen.
!
Verbinden Sie den Kleinspannungsstecker des Netzgerätes [9] mit dem
Netzgerät-Anschluss [18] des Monitors.
!
Stecken Sie das Netzgerät in eine geeignete Netzsteckdose.
10. Inbetriebnahme
!
Nach dem Anschluss der Stromversorgung ist das System in Betrieb.
!
Ziehen Sie die Schutzfolie vom Bildschirm [3] ab.
!
Um Bilder speichern zu können, legen Sie eine lesbare und ungesicherte
SD-Karte in den SD-Karten-Einschub [6] ein. Ist die Karte unformatiert,
formatieren Sie diese vor der ersten Aufnahme, wie unter Kapitel 12.9
beschrieben.
!
Drücken Sie die Ein/Aus-Taste [7] am Monitor, die Power-LED [11]
leuchtet grün und auf dem Monitor wird das Kamerabild angezeigt.
D - 5
