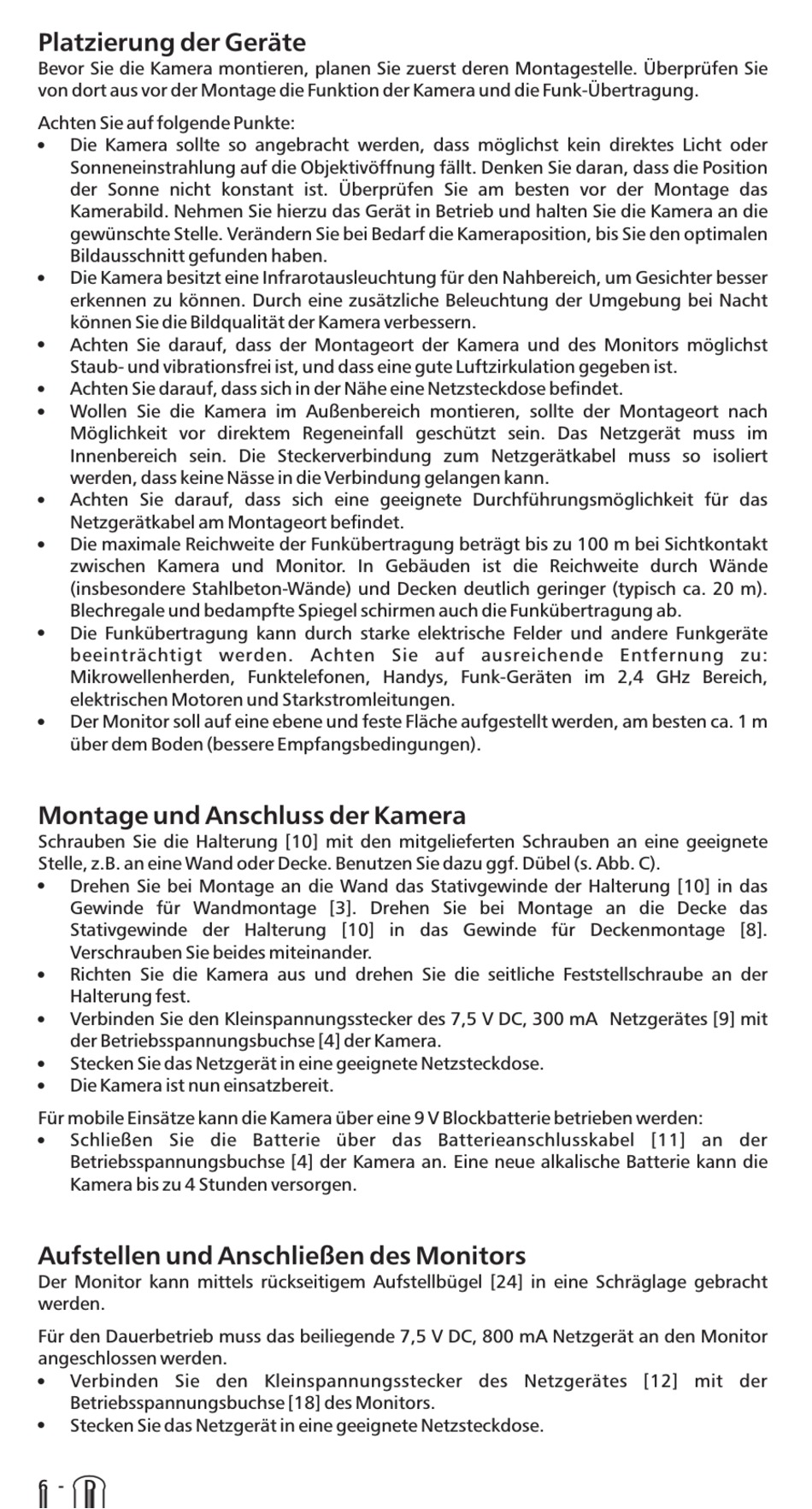

Platzierung der Geräte
Bevor Sie die Kamera montieren, planen Sie zuerst deren Montagestelle. Überprüfen Sie
von dort aus vor der Montage die Funktion der Kamera und die Funk-Übertragung.
Achten Sie auf folgende Punkte:
!
Die Kamera sollte so angebracht werden, dass möglichst kein direktes Licht oder
Sonneneinstrahlung auf die Objektivöffnung fällt. Denken Sie daran, dass die Position
der Sonne nicht konstant ist. Überprüfen Sie am besten vor der Montage das
Kamerabild. Nehmen Sie hierzu das Gerät in Betrieb und halten Sie die Kamera an die
gewünschte Stelle. Verändern Sie bei Bedarf die Kameraposition, bis Sie den optimalen
Bildausschnitt gefunden haben.
!
Die Kamera besitzt eine Infrarotausleuchtung für den Nahbereich, um Gesichter besser
erkennen zu können. Durch eine zusätzliche Beleuchtung der Umgebung bei Nacht
können Sie die Bildqualität der Kamera verbessern.
!
Achten Sie darauf, dass der Montageort der Kamera und des Monitors möglichst
Staub- und vibrationsfrei ist, und dass eine gute Luftzirkulation gegeben ist.
!
Achten Sie darauf, dass sich in der Nähe eine Netzsteckdose befindet.
!
Wollen Sie die Kamera im Außenbereich montieren, sollte der Montageort nach
Möglichkeit vor direktem Regeneinfall geschützt sein. Das Netzgerät muss im
Innenbereich sein. Die Steckerverbindung zum Netzgerätkabel muss so isoliert
werden, dass keine Nässe in die Verbindung gelangen kann.
!
Achten Sie darauf, dass sich eine geeignete Durchführungsmöglichkeit für das
Netzgerätkabel am Montageort befindet.
!
Die maximale Reichweite der Funkübertragung beträgt bis zu 100 m bei Sichtkontakt
zwischen Kamera und Monitor. In Gebäuden ist die Reichweite durch Wände
(insbesondere Stahlbeton-Wände) und Decken deutlich geringer (typisch ca. 20 m).
Blechregale und bedampfte Spiegel schirmen auch die Funkübertragung ab.
!
Die Funkübertragung kann durch starke elektrische Felder und andere Funkgeräte
beeinträchtigt werden. Achten Sie auf ausreichende Entfernung zu:
Mikrowellenherden, Funktelefonen, Handys, Funk-Geräten im 2,4 GHz Bereich,
elektrischen Motoren und Starkstromleitungen.
!
Der Monitor soll auf eine ebene und feste Fläche aufgestellt werden, am besten ca. 1 m
über dem Boden (bessere Empfangsbedingungen).
Montage und Anschluss der Kamera
Schrauben Sie die Halterung [10] mit den mitgelieferten Schrauben an eine geeignete
Stelle, z.B. an eine Wand oder Decke. Benutzen Sie dazu ggf. Dübel (s. Abb. C).
!
Drehen Sie bei Montage an die Wand das Stativgewinde der Halterung [10] in das
Gewinde für Wandmontage [3]. Drehen Sie bei Montage an die Decke das
Stativgewinde der Halterung [10] in das Gewinde für Deckenmontage [8].
Verschrauben Sie beides miteinander.
!
Richten Sie die Kamera aus und drehen Sie die seitliche Feststellschraube an der
Halterung fest.
!
Verbinden Sie den Kleinspannungsstecker des 7,5 V DC, 300 mA Netzgerätes [9] mit
der Betriebsspannungsbuchse [4] der Kamera.
!
Stecken Sie das Netzgerät in eine geeignete Netzsteckdose.
!
Die Kamera ist nun einsatzbereit.
Für mobile Einsätze kann die Kamera über eine 9 V Blockbatterie betrieben werden:
!
Schließen Sie die Batterie über das Batterieanschlusskabel [11] an der
Betriebsspannungsbuchse [4] der Kamera an. Eine neue alkalische Batterie kann die
Kamera bis zu 4 Stunden versorgen.
Aufstellen und Anschließen des Monitors
Der Monitor kann mittels rückseitigem Aufstellbügel [24] in eine Schräglage gebracht
werden.
Für den Dauerbetrieb muss das beiliegende 7,5 V DC, 800 mA Netzgerät an den Monitor
angeschlossen werden.
!
Verbinden Sie den Kleinspannungsstecker des Netzgerätes [12] mit der
Betriebsspannungsbuchse [18] des Monitors.
!
Stecken Sie das Netzgerät in eine geeignete Netzsteckdose.
