Bedienungsanleitung für Personal und Haustechnik Clino System 99plus

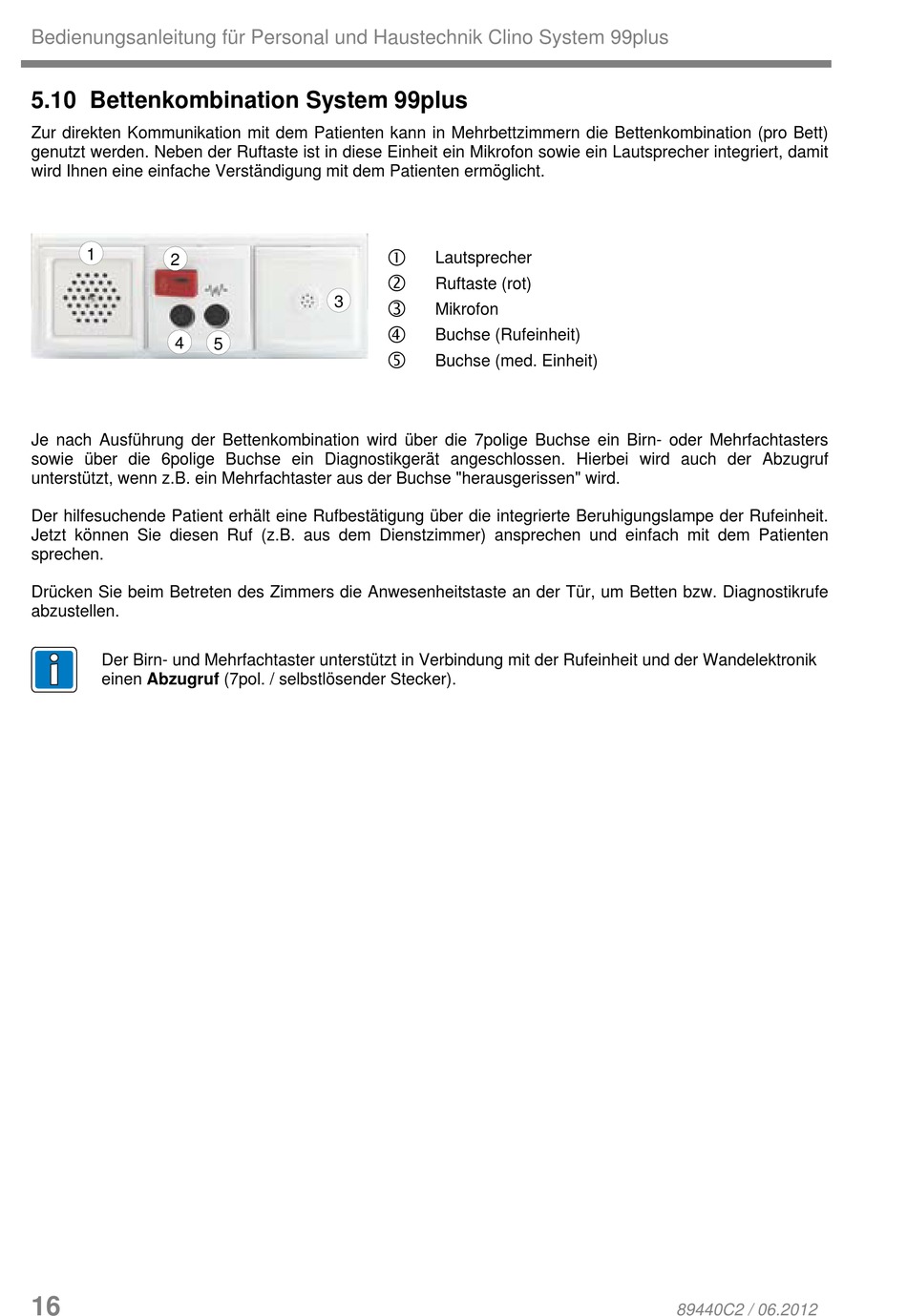

5.10 Bettenkombination System 99plus
Zur direkten Kommunikation mit dem Patienten kann in Mehrbettzimmern die Bettenkombination (pro Bett)
genutzt werden. Neben der Ruftaste ist in diese Einheit ein Mikrofon sowie ein Lautsprecher integriert, damit
wird Ihnen eine einfache Verständigung mit dem Patienten ermöglicht.
1
2
4
Je nach Ausführung der Bettenkombination wird über die 7polige Buchse ein Birn- oder Mehrfachtasters
sowie über die 6polige Buchse ein Diagnostikgerät angeschlossen. Hierbei wird auch der Abzugruf
unterstützt, wenn z.B. ein Mehrfachtaster aus der Buchse "herausgerissen" wird.
Der hilfesuchende Patient erhält eine Rufbestätigung über die integrierte Beruhigungslampe der Rufeinheit.
Jetzt können Sie diesen Ruf (z.B. aus dem Dienstzimmer) ansprechen und einfach mit dem Patienten
sprechen.
Drücken Sie beim Betreten des Zimmers die Anwesenheitstaste an der Tür, um Betten bzw. Diagnostikrufe
abzustellen.
Der Birn- und Mehrfachtaster unterstützt in Verbindung mit der Rufeinheit und der Wandelektronik
einen Abzugruf (7pol. / selbstlösender Stecker).
16
3
5
Lautsprecher
Ruftaste (rot)
Mikrofon
Buchse (Rufeinheit)
Buchse (med. Einheit)
89440C2 / 06.2012
