Bedienungsanleitung für Personal und Haustechnik Clino System 99plus

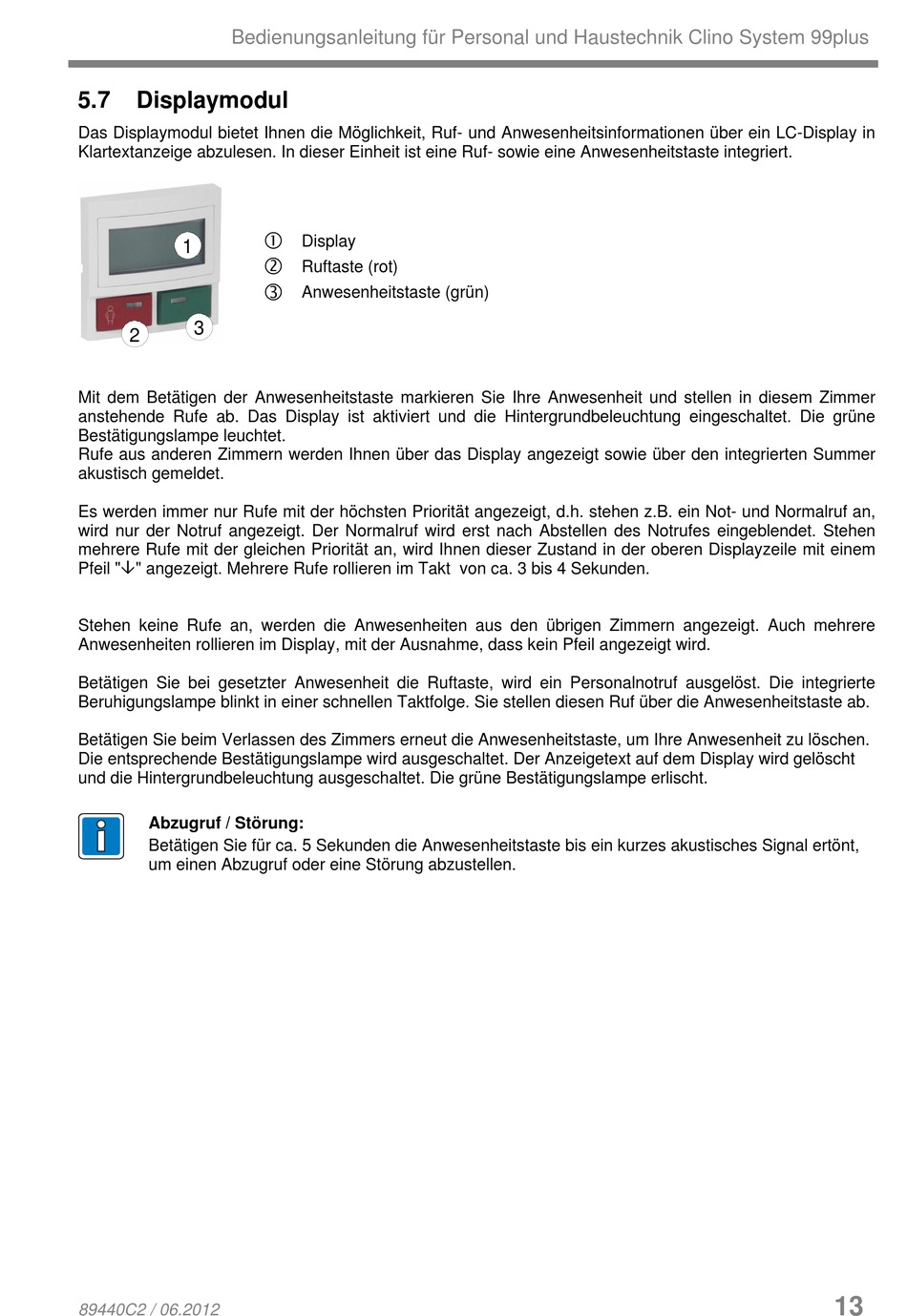

5.7
Displaymodul
Das Displaymodul bietet Ihnen die Möglichkeit, Ruf- und Anwesenheitsinformationen über ein LC-Display in
Klartextanzeige abzulesen. In dieser Einheit ist eine Ruf- sowie eine Anwesenheitstaste integriert.
1
3
2
Mit dem Betätigen der Anwesenheitstaste markieren Sie Ihre Anwesenheit und stellen in diesem Zimmer
anstehende Rufe ab. Das Display ist aktiviert und die Hintergrundbeleuchtung eingeschaltet. Die grüne
Bestätigungslampe leuchtet.
Rufe aus anderen Zimmern werden Ihnen über das Display angezeigt sowie über den integrierten Summer
akustisch gemeldet.
Es werden immer nur Rufe mit der höchsten Priorität angezeigt, d.h. stehen z.B. ein Not- und Normalruf an,
wird nur der Notruf angezeigt. Der Normalruf wird erst nach Abstellen des Notrufes eingeblendet. Stehen
mehrere Rufe mit der gleichen Priorität an, wird Ihnen dieser Zustand in der oberen Displayzeile mit einem
Pfeil "" angezeigt. Mehrere Rufe rollieren im Takt von ca. 3 bis 4 Sekunden.
Stehen keine Rufe an, werden die Anwesenheiten aus den übrigen Zimmern angezeigt. Auch mehrere
Anwesenheiten rollieren im Display, mit der Ausnahme, dass kein Pfeil angezeigt wird.
Betätigen Sie bei gesetzter Anwesenheit die Ruftaste, wird ein Personalnotruf ausgelöst. Die integrierte
Beruhigungslampe blinkt in einer schnellen Taktfolge. Sie stellen diesen Ruf über die Anwesenheitstaste ab.
Betätigen Sie beim Verlassen des Zimmers erneut die Anwesenheitstaste, um Ihre Anwesenheit zu löschen.
Die entsprechende Bestätigungslampe wird ausgeschaltet. Der Anzeigetext auf dem Display wird gelöscht
und die Hintergrundbeleuchtung ausgeschaltet. Die grüne Bestätigungslampe erlischt.
Abzugruf / Störung:
Betätigen Sie für ca. 5 Sekunden die Anwesenheitstaste bis ein kurzes akustisches Signal ertönt,
um einen Abzugruf oder eine Störung abzustellen.
89440C2 / 06.2012
Display
Ruftaste (rot)
Anwesenheitstaste (grün)
13
