Bedienungsanleitung für Personal und Haustechnik Clino System 99plus

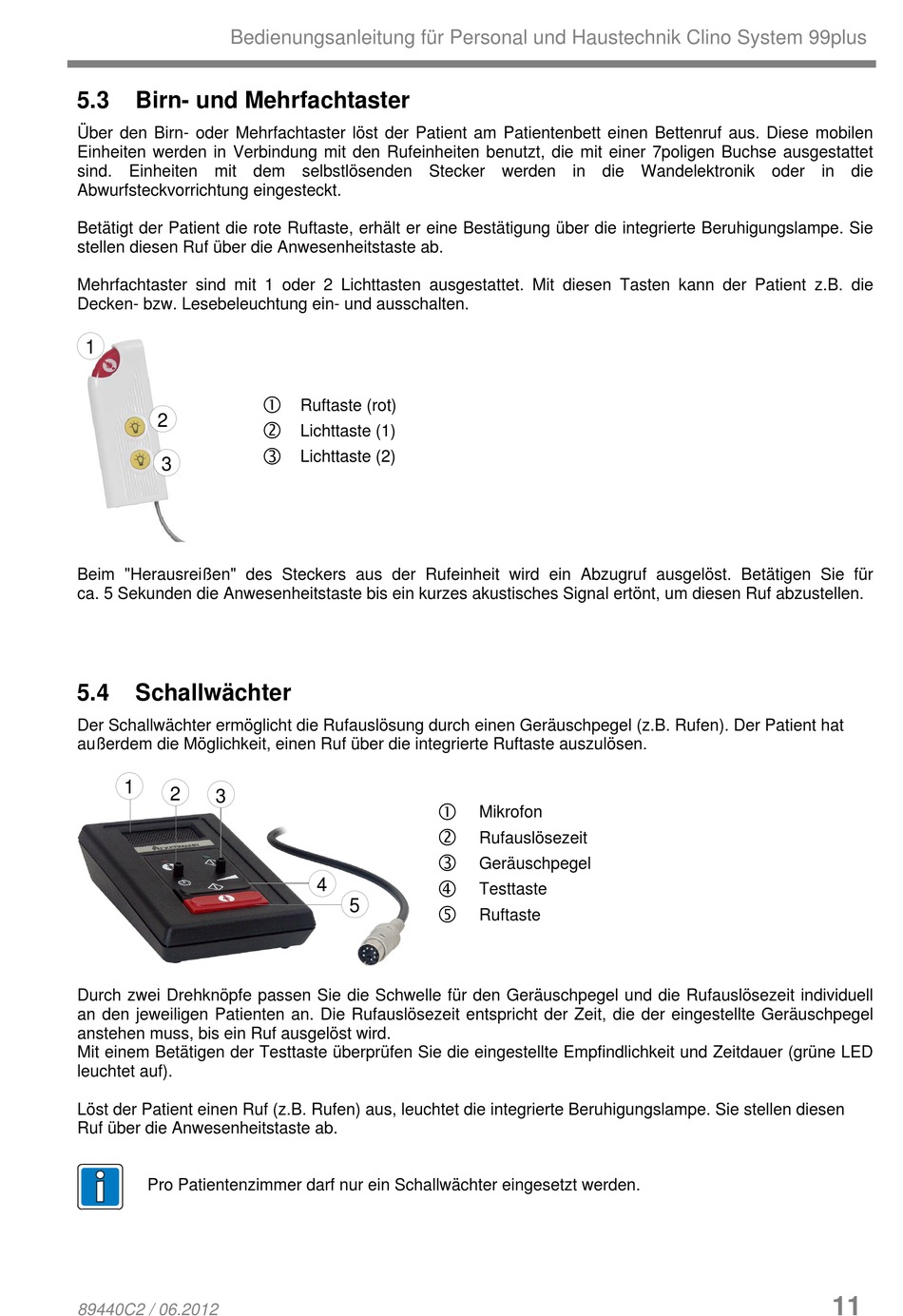

5.3
Birn- und Mehrfachtaster
Über den Birn- oder Mehrfachtaster löst der Patient am Patientenbett einen Bettenruf aus. Diese mobilen
Einheiten werden in Verbindung mit den Rufeinheiten benutzt, die mit einer 7poligen Buchse ausgestattet
sind. Einheiten mit dem selbstlösenden Stecker werden in die Wandelektronik oder in die
Abwurfsteckvorrichtung eingesteckt.
Betätigt der Patient die rote Ruftaste, erhält er eine Bestätigung über die integrierte Beruhigungslampe. Sie
stellen diesen Ruf über die Anwesenheitstaste ab.
Mehrfachtaster sind mit 1 oder 2 Lichttasten ausgestattet. Mit diesen Tasten kann der Patient z.B. die
Decken- bzw. Lesebeleuchtung ein- und ausschalten.
1
2
3
Beim "Herausreißen" des Steckers aus der Rufeinheit wird ein Abzugruf ausgelöst. Betätigen Sie für
ca. 5 Sekunden die Anwesenheitstaste bis ein kurzes akustisches Signal ertönt, um diesen Ruf abzustellen.
5.4
Schallwächter
Der Schallwächter ermöglicht die Rufauslösung durch einen Geräuschpegel (z.B. Rufen). Der Patient hat
außerdem die Möglichkeit, einen Ruf über die integrierte Ruftaste auszulösen.
1
2
3
Durch zwei Drehknöpfe passen Sie die Schwelle für den Geräuschpegel und die Rufauslösezeit individuell
an den jeweiligen Patienten an. Die Rufauslösezeit entspricht der Zeit, die der eingestellte Geräuschpegel
anstehen muss, bis ein Ruf ausgelöst wird.
Mit einem Betätigen der Testtaste überprüfen Sie die eingestellte Empfindlichkeit und Zeitdauer (grüne LED
leuchtet auf).
Löst der Patient einen Ruf (z.B. Rufen) aus, leuchtet die integrierte Beruhigungslampe. Sie stellen diesen
Ruf über die Anwesenheitstaste ab.
Pro Patientenzimmer darf nur ein Schallwächter eingesetzt werden.
89440C2 / 06.2012
Ruftaste (rot)
Lichttaste (1)
Lichttaste (2)
4
5
Mikrofon
Rufauslösezeit
Geräuschpegel
Testtaste
Ruftaste
11
