- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Elektronische Kranwaage Logbuch Regelmäßige Wartung und Instandhaltung KERN HTS-A Version 3.2 05/2016 HTS-A-BA-d-1632...
-
Seite 2: Inhaltsverzeichnis
KERN HTS-A Version 3.2 05/2016 Betriebsanleitung / Logbuch Elektronische Kranwaage Inhaltsverzeichnis T ec hnis c he Daten ___________________________________________________________ 4 Abmessungen (mm) ___________________________________________________________ 5 Allgemeine S ic herheits hinweis e _______________________________________________ 6 Pflichten des Betreibers ________________________________________________________ 6 Organisatorische Maßnahmen ___________________________________________________ 6 Umgebungsbedingungen _______________________________________________________ 6 Bestimmungsgemäße Verwendung _______________________________________________ 7... - Seite 3 F ehlermeldungen ___________________________________________________________ 25 R einigung und E nts orgung ___________________________________________________ 25 Reinigung und Entsorgung ____________________________________________________ 25 Hinweis gemäß Batterieverordnung – BattV _______________________________________ 26 W artung und Ins tandhaltung _________________________________________________ 27 Regelmäßige Wartung und Instandhaltung ________________________________________ 27 Regelmäßige Wartung ________________________________________________________ 28 Checkliste „Regelmäßige Wartung“, (s.
-
Seite 4: Technische Daten
1. Technische Daten HTS 1T-4AM HTS 3T-3AM HTS 6T-3AM HTS 10T-3AM KERN Ablesbarkeit (d) 500 g 1 kg 2 kg 5 kg Wägebereich (Max) 1 500 kg 3 000 kg 6 000 kg 10 000 kg Tarierbereich (subtraktiv) 1 000 kg... -
Seite 5: Abmessungen (Mm)
Abmessungen (mm) 33.3 HTS 1T-4AM 32.5 314.6 12.7 HTS 3T-3AM 42.9 42.5 346.75 17.5 HTS 6T-3AM 24.6 82.6 HTS 10T-3AM 535.35 HTS_A-BA-d-1632... -
Seite 6: Allgemeine Sicherheitshinweise
Verwendung betrachtet. Für Sach- und Personenschäden, die aus einer solchen, unsachgemäßen Verwendung resultieren, ist allein der Besitzer verantwortlich, auf keinen Fall Fa. KERN & Sohn. Fa. KERN & Sohn kann nicht haftbar gemacht werden, wenn die Kranwaage verändert oder unsachgemäß... -
Seite 7: Bestimmungsgemäße Verwendung
Langsames herausfliesen von Flüssigkeiten aus einem an der Waage hängendem Behälter.) Keine Dauerlast anhängen. Diese kann das Messwerk, sowie sicherheitsrelevante Teile beschädigen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. Gewährleistung Gewährleistung erlischt bei ... -
Seite 8: Sicherheitsbewusstes Arbeiten
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD-Kalibrierlaboratorium können... -
Seite 9: Die Kranwaage Auf Einen Blick

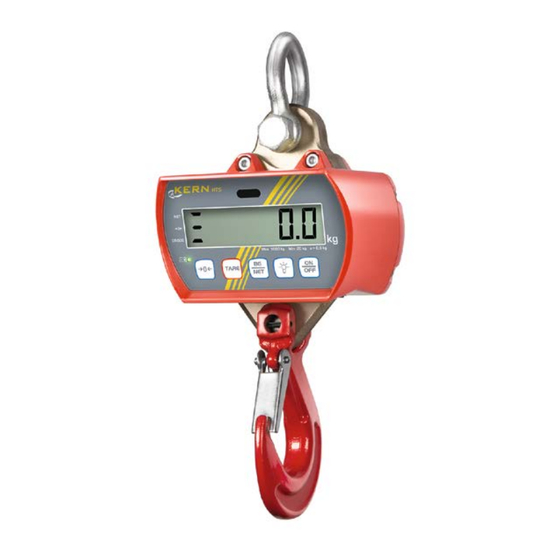

3. Die Kranwaage auf einen Blick Die Kranwaage ist eine vielseitige und kostengünstige Lösung für Überkopf- Wägeapplikationen, z. Bsp. Recycling, Metallverarbeitung, Maschinenbau, Transport und Logistik. Mit der Infrarot-Fernbedienung wird die Bedienung noch komfortabler. Übersicht Waage Schäkel Anzeige Tastatur Sicherheitslasche Haken, nicht drehbar Infrarot-Fernbedienung Tastatur, s. -
Seite 10: Anzeige
Anzeige Indikator Nettogewicht Indikator Nullanzeige Indikator Bruttogewicht Stabilitätsanzeige Akkuladeanzeige Tastatur Taste Funktionsbeschreibung • Nullstellen • Tarieren • Bruttogewicht Nettogewicht • Hinterleuchtung der Anzeige ein- / ausschalten • Waage ein- / ausschalten HTS_A-BA-d-1632... -
Seite 11: Infrarot-Fernbedienung
Infrarot-Fernbedienung Mit der Funk-Fernbedienung kann die Waage wie mit der Tastatur bedient werden. Alle Funktionen (ausgenommen ON/OFF) sind anwählbar. Die rote LED muss bei jedem Tastendruck aufleuchten. Wenn sie nicht aufleuchtet, müssen die Batterien der Fernbedienung ausgetauscht werden. Reichweite auf freier Fläche (unbebaut) ca. 10 m. Die Fernbedienung muss in Richtung der Waage gehalten werden. -
Seite 12: Aufkleber
Aufkleber Nicht unter hängenden Lasten stehen oder gehen. Nicht im Baustellenbereich verwenden. Hängende Last immer beobachten. Nennlast von Kranwaage nicht überschreiten. (Beispiel) HTS_A-BA-d-1632... -
Seite 13: Inbetriebnahme
Achtung: Unbedingt Kap. 2 „Allgemeine Sicherheitshinweise“ beachten! Auspacken Ausgelieferte und ausgepackte Kranwaagen werden nicht zurückgenommen. Die Kranwaage ist von KERN versiegelt. SICHERHEITSHINWEIS Schäkel und Haken sind mittels Klebeband versiegelt. zum Schutz vor Bruch Die Entnahme aus der Verpackung ist ebenfalls durch ein Klebeband versiegelt. -
Seite 14: Überprüfung Der Original-Abmessungen
„Überprüfung vor dem ersten Gebrauch“ in die Checkliste ein (siehe Kap. 10.3) Stimmen die Abmessungen Ihrer ersten Sicherheitsprüfung nicht mit denen von KERN überein, darf die Waage nicht in Betrieb genommen werden. Setzten Sie sich in diesem Fall mit einem von KERN autorisierten Service-Partner in Verbindung. -
Seite 15: Waage Aufhängen
Waage aufhängen Voraussetzung Der Kran benötigt eine Sicherheitslasche (1) damit die Kranwaage ohne Last nicht herunterfallen kann. Wenn die Sicherheitslasche fehlt oder beschädigt ist, bitte den Kranhersteller kontaktieren um einen Haken mit dieser Sicherheitsausstattung zu erhalten. Die Kranwaage an den unteren Haken eines Krans einhängen und die Sicherheitslasche schließen. -
Seite 16: Bedienung
5. Bedienung Sicherheitshinweise Verletzungsgefahr durch herabfallende Lasten! Gefahr Immer mit großer Sorgfalt arbeiten, entsprechend den allgemeinen Regeln für die Bedienung eines Krans. Alle Teile (Haken, Öse, Ringe, Seile Schlingen, Kabel, Ketten usw.) auf übermäßige Abnutzung oder Schäden überprüfen ... -
Seite 17: Kranwaage Beladen
Hängende Last immer beobachten. Nicht die Nennlast von Kran, Kranwaage oder jeder Art von Lastanschlagmittel an der Kranwaage überschreiten. (Beispiel) Kranwaage beladen Für gute Wägeergebnisse folgendes beachten, Abbildungen siehe nächste Seite: Nur Lastanschlagmittel verwenden, die eine Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hängen kann. - Seite 18 Nur Lastanschlagmittel verwenden, die Ein-Punkt- Aufnahme gewährleisten und an denen die Waage frei hängen kann. Keine zu großen Lastanschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten HTS_A-BA-d-1632...
- Seite 19 Nicht ziehen oder schieben Nicht seitlich am Haken ziehen Keine Mehrfachaufhängungen verwenden HTS_A-BA-d-1632...
-
Seite 20: Ein-/Ausschalten
Ein-/Ausschalten Einschalten auf der Tastatur der Waage drücken. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Die Anzeige durchläuft „PoUP2“ESC2““8.8.8.88“ gefolgt von Akkuladezustand (z.B. „CH5“ entspricht einem Ladezustand von 50%) und die Prüfzahlnummer der Justierungen. Der Selbsttest ist beendet, wenn in der Anzeige der Gewichtswert Null erscheint. -
Seite 21: Waage Nullstellen
Ausschalten auf der Tastatur der Waage drücken. oder auf der Tastatur der Fernbedienung drücken, die Waage befindet sich im Standby Modus. Waage nullstellen Um optimale Wägeergebnisse zu erreichen, vor dem Wiegen die Waage nullstellen. Waage entlasten drücken. -
Seite 22: Tarieren
Tarieren Vorlast anhängen. Stabilitätsanzeige abwarten, dann drücken. In der Anzeige erscheint 0 (kg) und der Indikator neben „NET“ erscheint. Das Gewicht des Gefäßes ist nun intern gespeichert. Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen der Vorlast erscheint das Gewicht der Vorlast als Minus- Anzeige. -
Seite 23: Justierung Und Eichung
Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabilisierung ist erforderlich. Modelle mit Bauartzulassung Die Prozedur der Justage wird in einer separaten Anleitung beschrieben. Diese finden Sie im Internet unter http://www.kern-sohn.com. HTS_A-BA-d-1632... -
Seite 24: Eichung
Eichung Allgemeines: Nach der EU-Richtlinie 2009/23/EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. -
Seite 25: Fehlermeldungen
7. Fehlermeldungen Fehler- Beschreibung Mögliche Ursachen meldung Last verringern Prüfen, ob die Waage beschädigt --ol- Höchstlast überschritten wurde Akku laden Kapazität des Akkus erschöpft. Bei Anzeige “LOB” schaltet sich die Waage zur Akkuschonung nach 1 Minute automatisch ab. Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. -
Seite 26: Hinweis Gemäß Batterieverordnung - Battv
Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden. -
Seite 27: Wartung Und Instandhaltung
Waage nicht mehr in Betrieb genommen werden. Kranwaage nicht selbst reparieren. Reparaturen dürfen nur von KERN autorisierten Servicepartnern durchgeführt werden. Regelmäßige Wartung und Instandhaltung Die regelmäßige 3-monatige Wartung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Kranwaagen durchgeführt werden. -
Seite 28: Regelmäßige Wartung
Falls eine Abmessung die zulässige Abweichung von der ursprünglichen Abmessung (siehe Checkliste, Kap. 10.3) überschreitet oder sonstige Unstimmigkeiten festgestellt werden, muss die Waage sofort von geschultem Fachpersonal (KERN Service) repariert werden. Auf keinen Fall selbst reparieren. Waage sofort außer Betrieb nehmen! Alle Reparaturen und Ersatzteile müssen vom Servicepartner... -
Seite 29: Checkliste „Regelmäßige Wartung", (S. Kap. 10 .2)
Checkliste „Regelmäßige Wartung“, (s. Kap. 10 .2) Original Abmessungen Hängewaage*, Serien-Nr.: ………………………………… Kapazität ……………………………… Schäkel Haken Anschlagösen Winkel α (°) a (mm) b (mm) c (mm) Abnutzung Splint&Mutter d (mm) e (mm) Abnutzung f (mm) g (mm) h (mm) Datum …………………………………Prüfer ……………………………………… *Diese Daten befinden sich auf dem der Waage beigelegtem Dokument. - Seite 30 51 Monate/212 500 x 54 Monate/225 000 x 57 Monate/237 500 x Alle lasttragenden Teile müssen durch einen von KERN autorisierten Servicepartner ausgetauscht werden. 60 Monate/250 000x Fettgedruckt = Diese Wartungen müssen durch einen von KERN autorisierten Servicepartner ausgeführt werden.
- Seite 31 HTS_A-BA-d-1632...
-
Seite 32: Anhang
10. Anhang 10.1 Checkliste „Erweiterte Wartung“ (Generalüberprüfung) Die erweiterte Wartung muss durch einen von KERN autorisierten Servicepartner ausgeführt werden. Kranwaage Modell ………………………………….. Serien-Nr. …………………………………………….. Magnetpulvertest Intervall Schäkel Haken Anschlagösen Datum Name Unterschrift auf Risse 12 Monate / 50 000 x... -
Seite 33: Liste „Ersatzteile Und Reparaturen Sicherheitsrelevanter Teile
10.2 Liste „Ersatzteile und Reparaturen sicherheitsrelevanter Teile“ Reparaturen müssen durch einen von KERN autorisierten Servicepartner ausgeführt werden. Kranwaage Modell ………………………………….. Serien-Nr. …………………………………………….. Teil Maßnahme Datum Name Unterschrift HTS_A-BA-d-1632... - Seite 34 Kranwaage Modell ………………………………….. Serien-Nr. …………………………………………….. Teil Maßnahme Datum Name Unterschrift HTS_A-BA-d-1632...
-
Seite 35: Konformitätserklärung
11. Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. HTS_A-BA-d-1632...
