- Seite 1 KERN & Sohn GmbH Betriebsanleitung Elektronische Kranwaage Logbuch Regelmäßige Wartung und Instandhaltung KERN Kranwaage HFB 600K200 Version 1.1 09/2010 HFB-BA-d-1011 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
KERN HFB Version 1.1 09/2010 Betriebsanleitung / Logbuch Elektronische Kranwaage Inhaltsverzeichnis Technische Daten ___________________________________________________________ 3 Abmessungen _______________________________________________________________ 4 Allgemeine Sicherheitshinweise _______________________________________________ 5 Die Kranwaage auf einen Blick ________________________________________________ 8 Übersicht___________________________________________________________________ 8 Anzeige ____________________________________________________________________ 9 Tastatur___________________________________________________________________ 10 Numerische Eingabe über Navigationstasten ______________________________________ 10... -
Seite 3: Technische Daten
Technische Daten KERN HFB 150K50 HFB 300K100 HFB 600K200 Ablesbarkeit (d) 50 g 100 g 200 g Wägebereich (Max) 150 kg 300 kg 600 kg Tarierbereich (subtraktiv) 150 kg 300 kg 600 kg Reproduzierbarkeit 50 g 100 g 200 g Linearität... -
Seite 4: Abmessungen
Abmessungen HFB-BA-d-1011 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 5: Allgemeine Sicherheitshinweise
Verwendung betrachtet. Für Sach- und Personenschäden, die aus einer solchen, unsachgemäßen Verwendung resultieren, ist allein der Besitzer verantwortlich, auf keinen Fall Fa. KERN & Sohn. Fa. KERN & Sohn kann nicht haftbar gemacht werden, wenn die Kranwaage verändert oder unsachgemäß... - Seite 6 Langsames herausfliesen von Flüssigkeiten aus einem an der Waage hängendem Behälter.) Keine Dauerlast anhängen. Diese kann das Messwerk, sowie sicherheitsrelevante Teile beschädigen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. Gewährleistung Gewährleistung erlischt bei Nichtbeachten unserer Vorgaben in der Betriebsanleitung Verwendung außerhalb der beschriebenen Anwendungen...
- Seite 7 überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD-Kalibrierlaboratorium können...
-
Seite 8: Die Kranwaage Auf Einen Blick

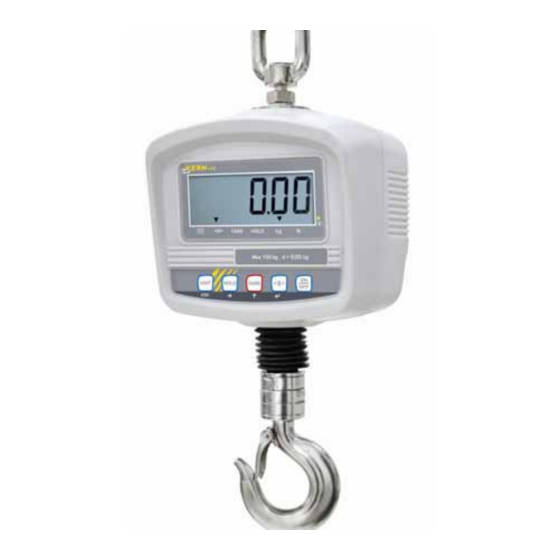

Die Kranwaage auf einen Blick Die Kranwaage ist eine vielseitige und kostengünstige Lösung für Überkopf- Wägeapplikationen, z. Bsp. Recycling, Metallverarbeitung, Maschinenbau, Transport und Logistik. Mit der Funk-Fernbedienung wird die Bedienung noch komfortabler. Übersicht Abb. 1: Waage Vorder- und Rückansicht Abb. 2: Funk-Fernbedienung Öse Antenne Anzeige... -
Seite 9: Anzeige
Anzeige Das [ ] über dem Symbol wird eingeblendet, wenn die Kapazität des Akkus bald erschöpft ist. Die Waage ist noch ca. 30 min betriebsbreit, danach schaltet sie sich automatisch ab. das Gewicht in Bereich um den Nullpunkt liegt die Waage tariert wurde TARE HOLD die Data-Hold Funktion aktiv ist... -
Seite 10: Tastatur
Tastatur Taste Bezeichnung Funktionsbeschreibung Wägeeinheit umschalten. UNIT-Taste Menü verlassen, zurück in den Wägemodus. Die Gewichtsanzeige wird über die HOLD-Taste HOLD-Taste solange „eingefroren“, bis die HOLD-Taste erneut gedrückt wird. TARE-Taste Tarieren Korrigiert den Nullpunkt der Waage. Die Anzeige wird ZERO-Taste auf Null gesetzt. ON/OFF-Taste Waage ein- oder ausschalten Numerische Eingabe über Navigationstasten... -
Seite 11: Funk-Fernbedienung
Funk-Fernbedienung Mit der Funk-Fernbedienung kann die Waage wie mit der Tastatur bedient werden. Alle Funktionen (ausgenommen ON/OFF) sind anwählbar. Die rote LED muss bei jedem Tastendruck aufleuchten. Wenn sie nicht aufleuchtet, müssen die Batterien der Fernbedienung ausgetauscht werden. Reichweite auf freier Fläche (unbebaut) ca. 20 m. Tarieren Nullstellen Wägeeinheit umschalten... -
Seite 12: Inbetriebnahme
„Überprüfung vor dem ersten Gebrauch“ in die Checkliste ein (siehe Kap. 9.3) Stimmen die Abmessungen Ihrer ersten Sicherheitsprüfung nicht mit denen von KERN überein, darf die Waage nicht in Betrieb genommen werden. Setzten Sie sich in diesem Fall mit einem von KERN autorisierten Service-Partner in Verbindung. -
Seite 13: Akkubetrieb
Akkubetrieb Geräteschaden an der Kranwaage Nur den mitgelieferten Netzadapter benutzen. Sicherstellen, dass Netzadapter, Kabel und Netzstecker in einwandfreiem Zustand sind. VORSICHT Kranwaage während des Ladevorgangs nicht benutzen. Der Akku sollte vor der ersten Benutzung mindestens 15 Stunden über das Netzkabel geladen werden. Die Betriebsdauer des Akkus beträgt ca. 40 Stunden. Bei Hinterleuchtung der Anzeige reduziert sich die Betriebsdauer. -
Seite 14: Waage Aufhängen
Waage aufhängen Voraussetzung Der Kran benötigt eine Sicherheitslasche (1) damit die Kranwaage ohne Last nicht herunterfallen kann. Wenn die Sicherheitslasche fehlt oder beschädigt ist, bitte den Kranhersteller kontaktieren um einen Haken mit dieser Sicherheitsausstattung zu erhalten. Die Kranwaage an den unteren Haken eines Krans einhängen und die Sicherheitslasche schließen. -
Seite 15: Bedienung
Bedienung Sicherheitshinweise Verletzungsgefahr durch herabfallende Lasten! GEFAHR Immer mit großer Sorgfalt arbeiten, entsprechend den allgemeinen Regeln für die Bedienung eines Krans. Alle Teile (Haken, Öse, Ringe, Seile Schlingen, Kabel, Ketten usw.) auf übermäßige Abnutzung oder Schäden überprüfen Sind an der Sicherheitslasche des Haken Mängel ersichtlich oder fehlt sie sogar, darf die Waage nicht benutzt werden Arbeiten Sie nur mit angepasster Geschwindigkeit... -
Seite 16: Kranwaage Beladen
Kranwaage beladen Für gute Wägeergebnisse folgendes beachten, Abbildungen siehe nächste Seite: Nur Lastanschlagmittel verwenden, die eine Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hängen kann. Keine zu großen Lastanschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten. Keine Mehrfach-Aufhängungen verwenden. Nicht an der Last oder an der beladenen Waage ziehen oder schieben. Nicht waagerecht am Haken ziehen. - Seite 17 Nur Lastanschlagmittel verwenden, die Ein-Punkt- Aufnahme gewährleisten und an denen die Waage frei hängen kann. Keine zu großen Lastanschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten HFB-BA-d-1011 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 18 Nicht ziehen oder schieben Nicht seitlich am Haken ziehen Keine Mehrfachaufhängungen verwenden HFB-BA-d-1011 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 19: Ein-/Ausschalten
Ein-/Ausschalten Einschalten ON/OFF-Taste auf der Tastatur der Waage drücken. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Der Selbsttest ist beendet, wenn in der Anzeige der Gewichtswert 0 erscheint. Einschalten ist nur an der Tastatur der Waage möglich. Ausschalten ON/OFF-Taste auf der Tastatur der Waage drücken. -
Seite 20: Tarieren
Tarieren Vorlast anhängen. TARE-Taste drücken, die Nullanzeige das [ ] Symbol über TARE erscheint. Das Gewicht des Gefäßes ist nun intern gespeichert. Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen der Vorlast erscheint das Gewicht der Vorlast als Minus- Anzeige. Zum Löschen des Tarawertes Kranwaage entlasten und TARE-Taste drücken. -
Seite 21: Gewichtswert Halten (Einfrieren)
Gewichtswert halten (einfrieren) HOLD-Taste drücken, um den aktuellen Gewichtswert "einzufrieren" oder festzuhalten. Er wird solange angezeigt, bis er gelöscht wird. Das [ ] Symbol über HOLD erscheint. Um das "eingefrorene" oder gehaltene Gewicht zu löschen, HOLD-Taste drücken. Das [ ] Symbol über HOLD erlischt. Menü... - Seite 22 150k Max = 150 kg Werkseinstellung HFB 150K50 300k Max = 300 kg Werkseinstellung HFB 300K100 600k Max = 600 kg Werkseinstellung HFB 600K200 F1 unit Nicht dokumentiert F2 res inC 5* Auflösung wählen inC 10 F3 a2n 0.5 d 0.5 d...
-
Seite 23: Justierung
Justierung Waage ausschalten und falls nötig Tragehilfe anhängen. Waage mit angehängter Tragehilfe einschalten und während des Selbsttests TARE-Taste drücken. Die erste Funktion „F0CAP“ wird angezeigt. TARE-Taste wiederholt drücken bis „F9 CAL“ angezeigt wird. ZERO-Taste drücken, „UnlD“ wird angezeigt. Waage entlasten, warten bis das [ ] Symbol über HOLD erscheint. ZERO-Taste drücken, das aktuell eingestellte Justiergewicht wird angezeigt. -
Seite 24: Fehlermeldungen
Fehlermeldungen Fehler- Beschreibung Mögliche Ursachen meldung Last verringern --ol- Höchstlast überschritten Prüfen, ob die Waage beschädigt wurde Nullstell-Bereich überschritten Err 4 Überlast bei Nullstellen (normalerweise 4% Max) Unsachmäßige Bedienung der Err 5 Tastaturfehler Waage Wägeplatte nicht installiert Wert außerhalb A/D Wandler Err 6 Bereich Beschädigte Wägezelle... -
Seite 25: Wartung, Reinigung Und Entsorgung
Sind Unstimmigkeiten mit der Sicherheitscheckliste festgestellt worden, darf die Waage nicht mehr in Betrieb genommen werden. Kranwaage nicht selbst reparieren. Reparaturen dürfen nur von KERN autorisierten Servicepartnern durchgeführt werden. Reinigung und Entsorgung Beschädigung der Kranwaage! Keine industriellen Lösungen oder Chemikalien verwenden... -
Seite 26: Regelmäßige Wartung Und Instandhaltung
Zur Überprüfung der Abmessungen nur geeignete Prüfmittel verwenden. Die regelmäßige 12-monatige Wartung darf nur von geschultem Fachpersonal (KERN Service) durchgeführt werden. Die Ergebnisse der Wartung sind in die Checkliste (Kap. 9.3) einzutragen. Die zusätzlichen Ergebnisse der erweiterten Wartung sind in die Checkliste (Kap. - Seite 27 Falls eine Abmessung die zulässige Abweichung von der ursprünglichen Abmessung (siehe Checkliste, Kap. 9.3) überschreitet oder sonstige Unstimmigkeiten festgestellt werden, muss die Waage sofort von geschultem Fachpersonal (KERN Service) repariert werden. Auf keinen Fall selbst reparieren. Waage sofort außer Betrieb nehmen! Alle Reparaturen und Ersatzteile müssen vom Servicepartner...
-
Seite 28: Checkliste „Regelmäßige Wartung", (S. Kap. 9.2)
Checkliste „Regelmäßige Wartung“, (s. Kap. 9.2) Original Abmessungen Kranwaage, Serien-Nr.: ………………………………… Kapazität ……………………………… Öse Haken Winkel α (°) Abnutzung a (mm) b (mm) Abnutzung c (mm) d (mm) Sicherheitslasche Datum ………………………………… Prüfer ……………………………………… Öse Haken Abnutzung (siehe α Abnutzung Winkel Sicherheitslasche graue Felder) (siehe graue Felder) - Seite 29 57 Monate/237 500 x 60 Monate/250 000x Alle lasttragenden Teile müssen durch einen von KERN autorisierten Servicepartner ausgetauscht werden. Fettgedruckt = Diese Wartungen müssen durch einen von KERN autorisierten Servicepartner ausgeführt werden. HFB-BA-d-1011 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 30 HFB-BA-d-1011 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 31: 10. Anhang
10. Anhang 10.1 Checkliste „Erweiterte Wartung“ (Generalüberprüfung) Die erweiterte Wartung muss durch einen von KERN autorisierten Servicepartner ausgeführt werden. Kranwaage Modell ………………………………….. Serien-Nr. …………………………………………….. Magnetpulvertest Verbindung Intervall Haken Öse Datum Name Unterschrift auf Risse Schrauben 12 Monate / 50 000 x... -
Seite 32: Liste „Ersatzteile Und Reparaturen Sicherheitsrelevanter Teile
10.2 Liste „Ersatzteile und Reparaturen sicherheitsrelevanter Teile“ Reparaturen müssen durch einen von KERN autorisierten Servicepartner ausgeführt werden. Kranwaage Modell ………………………………….. Serien-Nr. …………………………………………….. Teil Maßnahme Datum Name Unterschrift HFB-BA-d-1011 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 33 Kranwaage Modell ………………………………….. Serien-Nr. …………………………………………….. Teil Maßnahme Datum Name Unterschrift HFB-BA-d-1011 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
