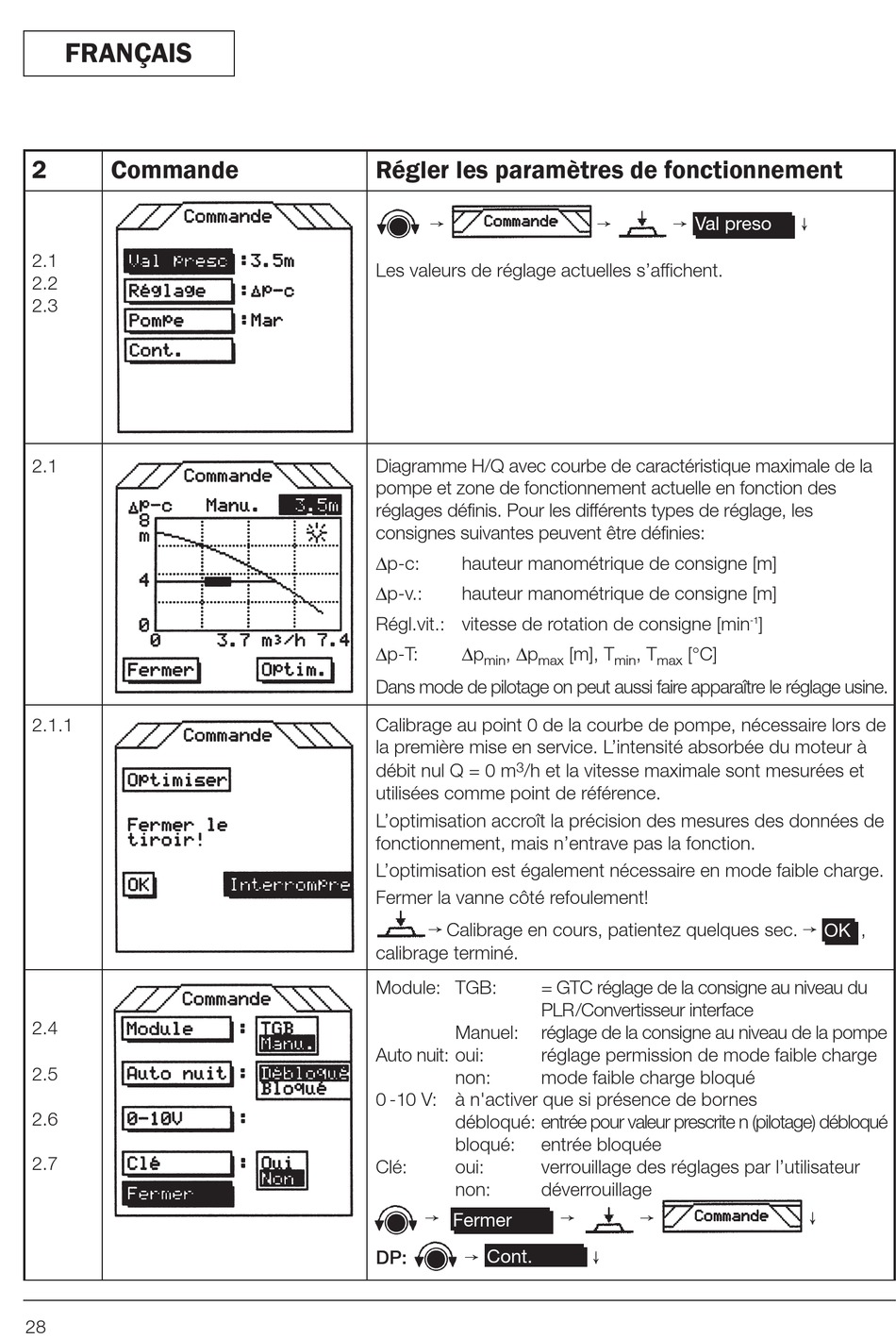

Wilo -IR-Monitor Einbau- Und Betriebsanleitung Seite 32

FRANÇAIS
2 Commande
2.1
2.2
2.3
2.1
2.1.1
2.4
2.5
2.6
2.7
28
Régler les paramètres de fonctionnement
f
Les valeurs de réglage actuelles s'affichent.
Diagramme H/Q avec courbe de caractéristique maximale de la
pompe et zone de fonctionnement actuelle en fonction des
réglages définis. Pour les différents types de réglage, les
consignes suivantes peuvent être définies:
Δp-c:
hauteur manométrique de consigne [m]
Δp-v.:
hauteur manométrique de consigne [m]
Régl.vit.: vitesse de rotation de consigne [min
Δp-T: Δp , Δp
min max
Dans mode de pilotage on peut aussi faire apparaître le réglage usine.
Calibrage au point 0 de la courbe de pompe, nécessaire lors de
la première mise en service. L'intensité absorbée du moteur à
3
débit nul Q = 0 m /h et la vitesse maximale sont mesurées et
utilisées comme point de référence.
L'optimisation accroît la précision des mesures des données de
fonctionnement, mais n'entrave pas la fonction.
L'optimisation est également nécessaire en mode faible charge.
Fermer la vanne côté refoulement!
f Calibrage en cours, patientez quelques sec. f
calibrage terminé.
Module: TGB: = GTC réglage de la consigne au niveau du
PLR/Convertisseur interface
Manuel: réglage de la consigne au niveau de la pompe
Auto nuit: oui: réglage permission de mode faible charge
non: mode faible charge bloqué
0 -10 V: à n'activer que si présence de bornes
débloqué: entrée pour valeur prescrite n (pilotage) débloqué
bloqué: entrée bloquée
Clé: oui: verrouillage des réglages par l'utilisateur
non: déverrouillage
f
Fermer
f
Cont.
DP:
f f
Val preso
[m], T , T [°C]
min max
f f
G
G
-1 ]
,
OK
G
