Installation

7
7.1

Kabelverlegung

Die Sicherheitshinweise in dieser Anleitung sind zu beachten.
Die in der Kabellängentabelle angegebenen Kabelquerschnitte dürfen
nicht verringert werden – siehe Kapitel „Leitungen". Alle Leitungen des
MotorControllers (außer Netzzuleitungen) führen 24V DC und müssen
getrennt von der Netzzuleitung verlegt werden. Bei der
Leitungsverlegung sind die entsprechenden VDE-Richtlinien zu
beachten.
Anschlußleitungen sind von oben in das Gehäuse des MotorControllers
einzuführen. Die Zuleitung des MotorControllers muss bauseitig und
gesondert abgesichert werden.

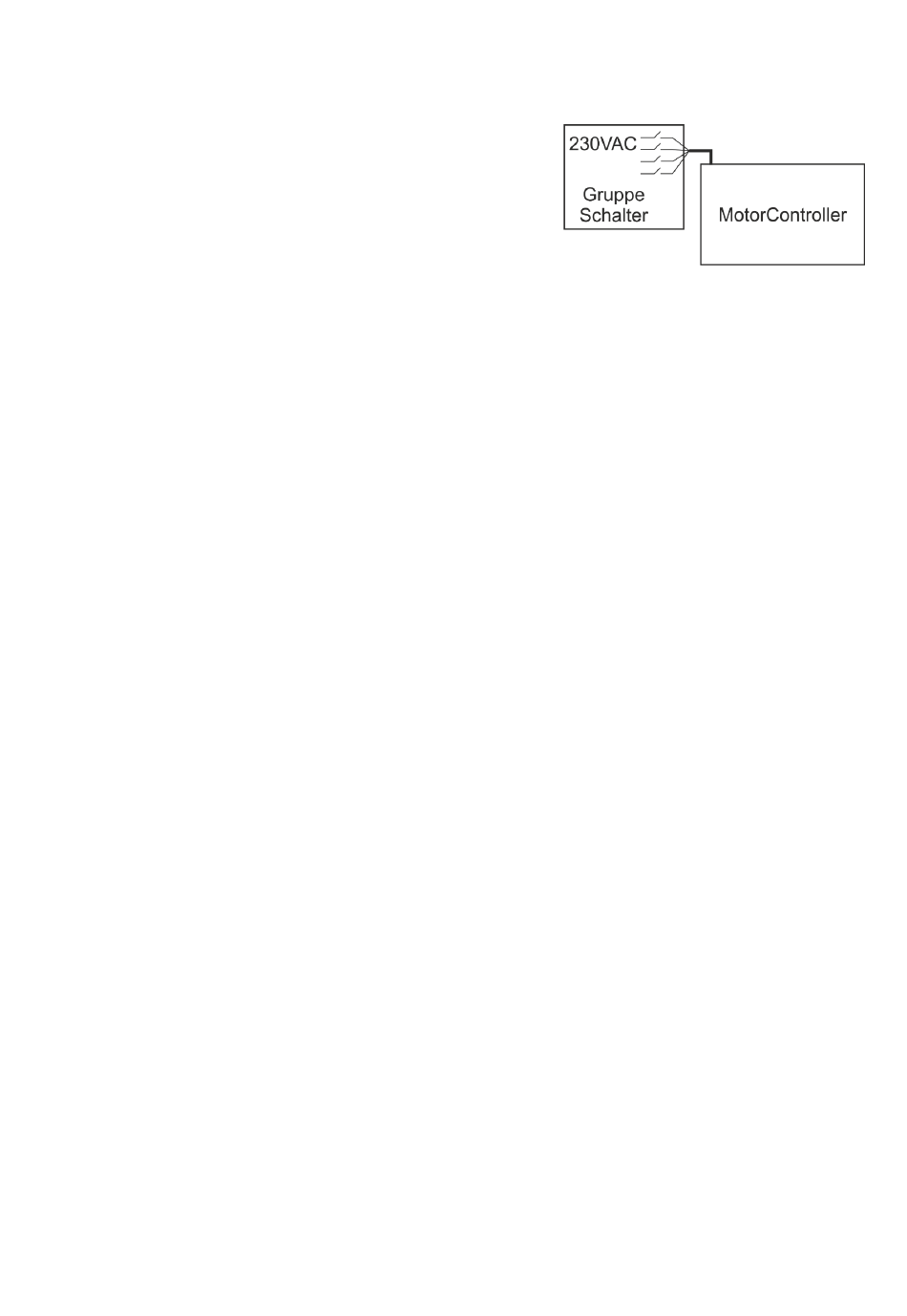

Die Versorgungsspannung des MotorControllers muß durch zwei oder
multipolare Gruppenschalter extern abgesichert sein - Siehe rechte
Zeichnung.
7.2 Anschließen der Leitungen in dem MotorController
Anschlußleitungen nach Klemmenplan auflegen. Hierbei ist auf den richtigen Anschluss zu achten.
Falsches anklemmen, Nummern- oder Farbendreher können zu Fehlfunktionen des MotorControllers oder der externen
Elementen führen.
Elektrische Leitungen müssen generell nach den jeweils gültigen VDE-Vorschriften verlegt und abgesichert werden.
7.3

Anschluss der Schutzleiter und 230V AC

Siehe Kapitel 10 Beschreibung der Karten.
7.4 Montage Lüftungstaster
Die Lüftungstaster müssen gut sichtbar, erreichbar und nicht hinter Wandvorsprüngen, Türflügeln oder verdeckt von Baukörpern
montiert sein.
7.5

Einbauhinweise

Einbau, Installation, Reparatur und Wartung des MotorControllers dürfen grundsätzlich nur von dafür geschultem
Fachpersonal durchgeführt werden.
Bei Aufstellung und Montage zu beachtende Vorschriften
Bei der Planung des Einsatzes einer Ventilationsanlage, sowie bei deren Aufstellung und Montage sollten folgende
sicherheitsrelevante Vorschriften beachtet werden:
• die Landesbauordnung der Bundesländer
• VDE 0100, VDE 0108, VDE 0833 und DIN 4102, Teil 12
• VdS-Richtlinie Form 2098
• die Vorschriften des örtlichen Energieversorgungsunternehmens.
VORSICHT
Nach dem Öffnen des Anlagengehäuses liegen spannungsführende Teile frei. Vor dem Einsetzen / Entfernen von Karten ist die
Anlage von der Netzsversorgungspannung zu trennen.
• Installationshinweise bzw. Vorschriften des VDE und des örtlichen EVU´s beachten
• Montageort so wählen, dass zu Wartungszwecken eine freie Zugänglichkeit gewährleistet ist
• Leitungsverlegung im Gebäude nach unten aufgeführten Richtlinien ausführen
• Bei der Kabelverlegung die Ermittlung der Antriebszuleitungslängen berücksichtigen
• Anschluss der Leitungen nach den vom Hersteller beigestellten Plänen ausführen
• Sämtliche Funktionen der Anlage überprüfen

Leitungen

8
Elektrische Leitungen müssen generell nach den jeweils gültigen VDE-Vorschriften verlegt werden.
8.1 Max. Leitungslänge
Maximal zulässige Leitungslängen für den MotorController in Verbindung mit Antrieben unter Berücksichtigung der
angegebenen Leitungsquerschnitte sind den folgenden Tabellen für "± 24V Standardantriebe" und "Motor mit
" zu entnehmen.
®
MotorLink
