Stromversorgungskarte – WCA 3P6
10.4
Der MotorController wird durch
die Stromversorgungskarte zum
Stromnetz verbunden sowie
geerdet.
In die Standardversion des
MotorController ermöglicht die
Karte den Anschluss von einer
Wetterstation oder einen
anderen Sensor.

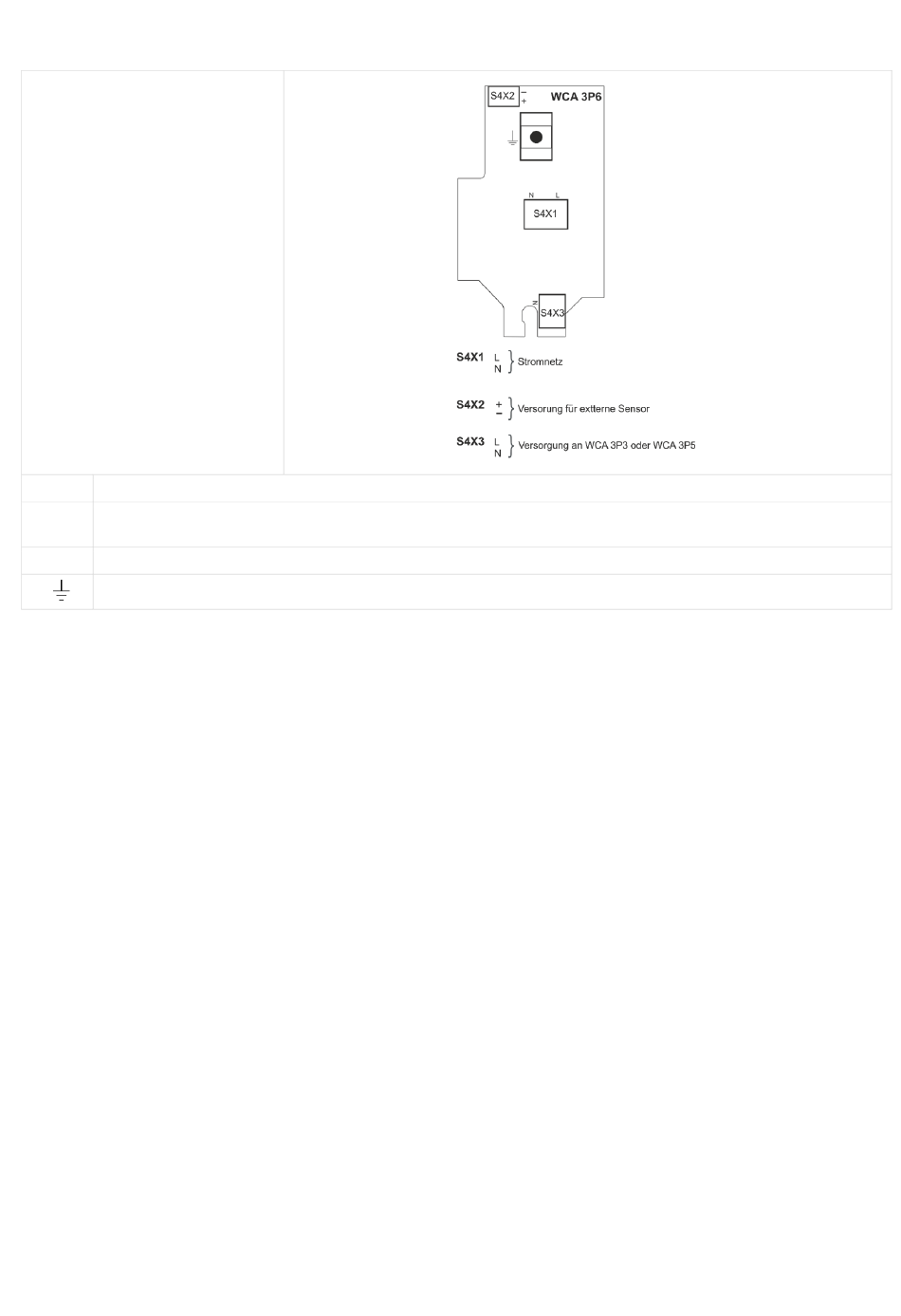

S4 X1 Anschluss zum Stromnetz / 230V
Versorgung für z.B. eine Wetterstation. Sieh „S3 X9" unter „Eingangskarte – WCA 3KI" für die Beschreibung von
S4 X2
Anschluss von Regen-/Windsensor.
S4 X3 Anschluss zu Stromversorgung WCA 3P3 (10A) oder WCA 3P5 (20A)
Erdverbindung (PE)

Konfiguration des MotorController

11
Durch gleichzeitiges Drücken der beiden Tasten "↑" und "↓" (auf der Eingangskarte) für 10 Sekunden, wird der MotorController
konfiguriert.
Der MotorController muss konfiguriert werden:
1. Bei einer Neuinstallation, Änderung oder Austausch von Antrieben
2. Wenn MotorLink
3. Wenn die Leitungen/Kabel versetzt wurden
4. Wenn Komponenten entfernt wurden
Bitte beachten, während einer Neukonfiguration können Antriebausgänge in beide Richtungen aktiviert werden.
Wenn die gelbe LED auf der Motorliniekarte nach einer Konfiguration blinkt, liegt ein Fehler in der Konfiguration vor.
Siehe hierzu Abschnitt 12.1 „Fehlersuche über LED".
Antriebe werden auf den Motorlinien angeschlossen. ±24V Standard und MotorLink
angeschlossen werden. An einer Motorlinie kann allerdings nur ein Typ Antrieb – entweder ±24V Standard oder MotorLink
Antriebe angeschlossen werden. Der MotorController wird automatische den Typ der angeschlossenen Antriebe erkennen.
Fehlersuche über LED
12
12.1

Fehlersuche

Im Falle einer Störung in dem MotorController, wird die gelbe LED auf der Hauptkarte blinken und über Blinksequenzen eine
Fehlermeldung anzeigen. Abhängig von der Art des Fehlers besteht eine Fehlermeldung aus 2 oder 3 Blinksequenzen, die durch
eine Pause von 1 Sekunde unterbrochen wird.
Das erste Blinken einer Fehlermeldung hat eine Dauer von 1 Sekunde, und zeigt den Beginn einer Fehlermeldung an
(1. Blinksequenz). Die übrigen Blinksignale in der Fehlermeldung haben eine Dauer von 0,5 Sekunden. Die Fehlermeldung wird
solange wiederholt, bis der Fehler behoben ist. Zwischen zwei Fehlermeldungen ist eine Pause von 2 Sekunden.
Beispiel einer Fehlermeldung
"7 x blinken – 1 Sek. Pause – 2 x blinken – 1 Sek. Pause – 1 x blinken".
1. Es gibt einen Fehler an einem lokalen Eingang
2. Der Fehler ist auf Eingang X9.1, wo möglicherweise ein Regensensor angeschlossen ist
3. Der Fehler liegt darin, dass es keine Verbindung zu dem Sensor gibt
®
Antriebe angeschlossen sind
®
Antriebe können an allen Motorlinen
®
