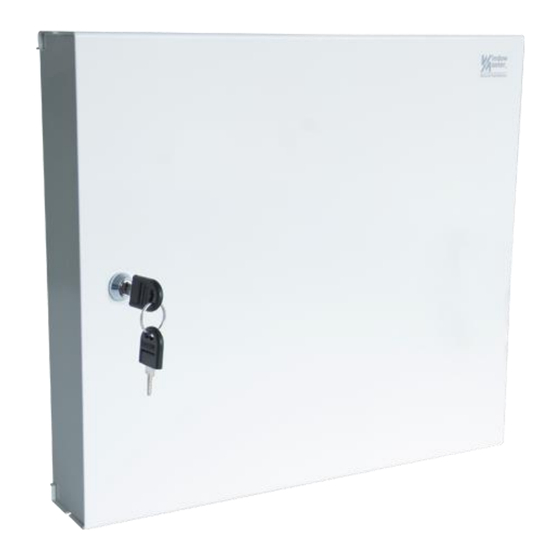

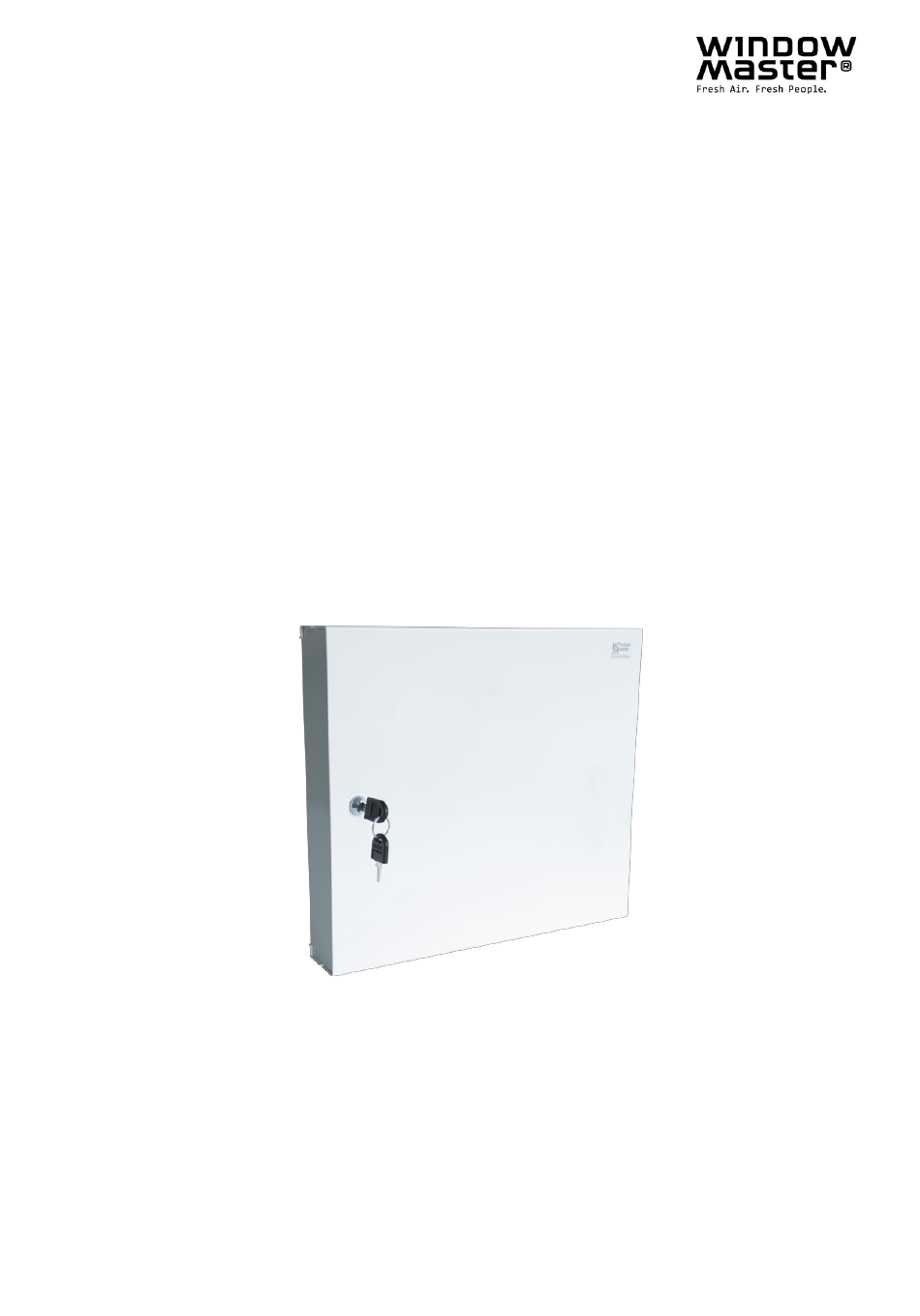

WCC 310 & WCC 320
Standardversion
Anleitung
MotorController
(Version 1811 – für Firmware Version ab 1.13 (Motorliniekarte))
Heben Sie diese Anleitung für den Endbenutzer auf
+49 (0) 40 87 409 -560 Vertrieb / -484 Technik
info.de@windowmaster.com
DE
www.windowmaster.com
CH
+41 62 89 22 22
info.ch@windowmaster.com
WCC 3xx STANDARD install 1811 Firmware v113 - DE
©WindowMaster 2016, 2018 ®WindowMaster is a registred trademark used under the license by WindowMaster International A/S
WindowMaster Intenational A/S, Skelstedet 13, DK-2950 Vedbæk
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für WindowMaster WCC 310
- Seite 1 info.de@windowmaster.com www.windowmaster.com +41 62 89 22 22 info.ch@windowmaster.com WCC 3xx STANDARD install 1811 Firmware v113 - DE ©WindowMaster 2016, 2018 ®WindowMaster is a registred trademark used under the license by WindowMaster International A/S WindowMaster Intenational A/S, Skelstedet 13, DK-2950 Vedbæk...
-
Seite 2: Inhaltsverzeichnis
8.1.3 ....................9 9 Kabelplan für Anschlüsse an WCC 310 / 320 Standardversion ................11 10 Beschreibung der Karte und des Netzanschlusses ....................12 WCC Anschluss an das Stromnetz und die Versorgungseinheiten – WCA 3P3, WCA 3P5 und WCA 3P6 ..12 10.1... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheit Die Montage darf nur durch entsprechend geschultes, fachkundiges und befähigtes Personal erfolgen. Ein zuverlässiger Betrieb und ein Vermeiden von Schäden und Gefahren ist nur bei sorgfältiger Montage und Einstellung nach dieser Anleitung gegeben. Bei elektromotorisch betriebenen Klappen und Flügeln besteht eine Gefährdung für Personen. Die im automatischen Betrieb auftretenden Kräfte können so groß... -
Seite 4: Aufbau Des Motorcontroller
Aufbau des MotorController Versionen Die WCC 310 (10A) und WCC 320 (20A) MotorController stehen in einer Standard- und einer Plusversion zur Verfügung. Diese Anleitung bezieht sich nur auf die Standardversion. Bitte siehe separate Anleitung der Plusversion der WCC 310 und WCC 320. -
Seite 5: Motorcontrollerversionen
1 x WCA 3KI 10 Eingänge Standardversion 1 x WCA 3M4 4 Motorlinien 1 x WCA 3KI WCC 310 S 0410 KNX 03 10 Eingänge 1 x WCA 3FK Interface Versionen mit WCC SC 320 Standardversion 1 x WCA 3M8... -
Seite 6: Zubehör Und Ersatzteile
Zubehör Regensensor WLA 331 Regen- und Windgeschwindigkeitssensor WLA 330 Ersatzteile 10A Stromversorgungseinheit für WCC 310 WCA 3P3 20A Stromversorgungseinheit für WCC 320 WCA 3P5 5W 230AC / 24V DC – 24V AUX Versorgung für Sensoren WCA 3P6 Motorliniekarte mit 4 Motorlinien inkl. Deckel WCA 3M4 Motorliniekarte mit 8 Motorlinien inkl. -
Seite 7: Technische Daten
-5°C - +45°C, für Innenmontage, der MotorController darf nicht abgedeckt werden Einschaltdauer ED 40% (4min. per 10min.) ® Anzahl Motorlinien pro Karte WCC 310: 4 x 10A Motorlinien für ±24V Standard oder MotorLink motorer ® WCC 320: 8 x 10A motorlinien für ±24V Standard oder MotorLink motorer Material Stahlblechgehäuse für Aufputzmontage... -
Seite 8: Installation
Installation Kabelverlegung Die Sicherheitshinweise in dieser Anleitung sind zu beachten. Die in der Kabellängentabelle angegebenen Kabelquerschnitte dürfen nicht verringert werden – siehe Kapitel „Leitungen“. Alle Leitungen des MotorControllers (außer Netzzuleitungen) führen 24V DC und müssen getrennt von der Netzzuleitung verlegt werden. Bei der Leitungsverlegung sind die entsprechenden VDE-Richtlinien zu beachten. -
Seite 9: Formel Zur Berechnung Der Max Motorleitungslänge
8.1.1 Formel zur Berechnung der max Motorleitungslänge Max. Leitungslänge = Zulässiger Spannungsfall 2V (UL) x Leitfähigkeit von Kupfer (56) x Leitungsquerschnitt in mm max. Antriebsstrom gesamt (I) in Ampere x 2 ® Für ±24V Standardantriebe sowie Antriebe mit MotorLink darf der Querschnitt der Leitung nicht kleiner sein als 0.75mm dieses ist unabhängig vom Ergebnis der obigen Formel. - Seite 10 ® Bei der Verwendung von Antrieben mit MotorLink beträgt die maximale Leitungslänge 50m unabhängig vom Ergebnis der obigen Formel. ® Antriebe mit MotorLink Die PE-Ader / grün-gelbe Ader darf nicht verwendet werden! Leitungs- 3 Adrig 3 Adrig 5 Adrig 3 Adrig 5 Adrig 3 Adrig Querschnitt [a]...
-
Seite 11: Kabelplan Für Anschlüsse An Wcc 310 / 320 Standardversion
Kabelplan für Anschlüsse an WCC 310 / 320 Standardversion Der Kabelplan oben zeigt einen WCC 320 MotorController... -
Seite 12: Beschreibung Der Karte Und Des Netzanschlusses
10.1 3P3, WCA 3P5 und WCA 3P6 Der MotorController WCC 310 wird mit einer 305W SMPS Stromversorung geliefert – WCA 3P3. Der MotorController WCC 320 wird mit einer 605W SMPS Stromversorung geliefert – WCA 3P5. Unabhängig von der Größe ist die Stromversorgung unten in dem MotorController plaziert, unter den Motorlinien und der Eingangskarte. -
Seite 13: Motorliniekarte - Wca 3M4 Und Wca 3M8
Motorliniekarte – WCA 3M4 und WCA 3M8 10.2 Motorliniekarte WCA 3M4 und WCA 3M8, ermögligt anschluss von 4 bzw. 8 Motorlinien entweder ±24V ® standard oder MotorLink WCA 3M8 – Motorliniekarte mit 8 Motorlinien Die WCA 3M4 und WCA 3M8 Karten haben 4 bzw. 8 Motorlinien für den Anschluss von ±24V Standard oder X1 –... - Seite 14 Standard ±24V Antriebe Anschluss der Varianten von Standardantrieben an Beispiel mit 20A Stromverbrauch Motorlinie X1 a) 20 Stück WMX 826-1 b) 10 Sets mit 2 Stück WMX 826-2 c) 4 Stück WMU 885-1 d) 2 Sets mit 2 Stück WMU 885-2 ®...
-
Seite 15: Eingangskarte - Wca 3Ki
Öffnen x.2 Schliessen x.3 GND / 0V Bei der WCC 310 S 0410, die nur 4 Motorlinien hat, hat X5-X8 keine Funktion. Mit dem ab Werk eingestellten Werten ist der Eingang: „Aktiv“ wenn der Kontaktwiderstand kleiner als 2kΩ ist. - Seite 16 Für den Anschluss von Wettersensoren. Anschluss von Wind- / Regensensoren Typ WLA 330, Regensensor WLA 331. Daten 9.1 Alle scliessen / Sicherheit (alle Motorgruppen) 9.2 Totmann / Selbsthaltung 9.3 GND / 0V Totmann: Den Antrieb fährt nur so lange die Taster gedruckt werden Selbsthaltung: Die Taster wird kurz gedruckt und der Antrieb fährt, bis der Taster wieder aktiviert wird.
-
Seite 17: Stromversorgungskarte - Wca 3P6
Stromversorgungskarte – WCA 3P6 10.4 Der MotorController wird durch die Stromversorgungskarte zum Stromnetz verbunden sowie geerdet. In die Standardversion des MotorController ermöglicht die Karte den Anschluss von einer Wetterstation oder einen anderen Sensor. S4 X1 Anschluss zum Stromnetz / 230V Versorgung für z.B. -
Seite 18: Hardware Fehler
überprüfen gung Interner Fehler Wird ein andere Fehler, oder ein „Interner Fehler“ angezeigt, setzen Sie sich bitte mit WindowMaster in Verbindung. Hardware Fehler Ein Hardwarefehler in dem MotorController wird über Dioden angezeigt (gelbe LED leuchtet). Inbetriebnahme und Probelauf Im Fall eines Hardwarefehlers, bitte im Kapitel 13 „Hardwarefehler“ nachschlagen. Durch gleichzeitiges Drücken der beiden Tasten „↑“... -
Seite 19: Wartung
Befestigungs- und Klemmschrauben auf festen Sitz prüfen. Die komplette Anlage durch einen Probelauf (siehe Kapitel Inbetriebnahme und Probelauf) testen. Defekte Geräte dürfen nur durch WindowMaster GmbH instand gesetzt werden. Es sind nur Originalersatzteile zu verwenden! Die Betriebsbereitschaft ist regelmäßig zu prüfen. Empfehlenswert ist hierfür ein Wartungsvertrag mit WindowMaster GmbH.
