Eingangskarte – WCA 3KI
10.3
Die Eingangskarte WCA 3KI für
den Anschluss von 10
Eingänge.
WCA 3KI ist mit der WCA 3M4 /
WCA 3M8 durch Kabel
verbunden (J1 auf WCA 3KI und
J6 auf WCA 3M4 / WCA 3M8).
S3 Anschluss von Lüftungstastern
X1 – X8
Daten
x.1 Öffnen
x.2 Schliessen
x.3 GND / 0V
Bei der WCC 310 S 0410, die nur 4 Motorlinien hat, hat X5-X8 keine Funktion.
Mit dem ab Werk eingestellten Werten ist der Eingang:
„Aktiv" wenn der Kontaktwiderstand kleiner als 2kΩ ist.
„Inaktiv" wenn der Kontaktwiderstand größer als 3kΩ ist.
Der Eingang hat einen pull-up Strom von ca. 0,8mA. (Minimum 0,7mA, Maximum 1,4mA).

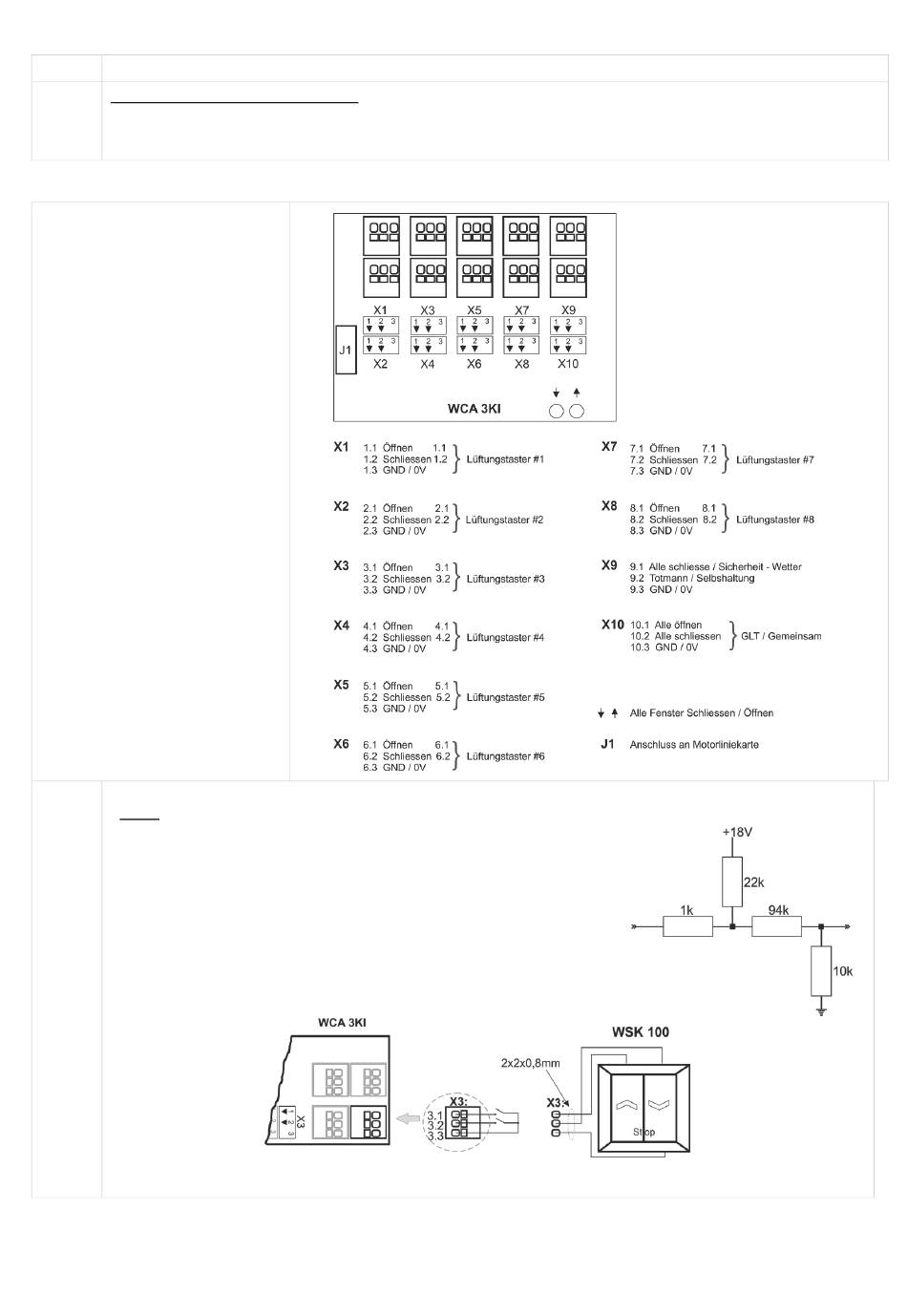

Anschlussbeispiele: Lüftungstaster an X3
Langes Drücken (>500ms): Öffnet / Schliesst der Antrieb, den Antrieb fährt bis Endstopp.
Kurzes Drücken: Der Antrieb stoppt
Eingangsschaltung (vereinfacht)
