S3 Für den Anschluss von Wettersensoren.
X9 Anschluss von Wind- / Regensensoren Typ WLA 330, Regensensor WLA 331.
Daten
9.1 Alle scliessen / Sicherheit (alle Motorgruppen)
9.2 Totmann / Selbsthaltung
9.3 GND / 0V
Totmann: Den Antrieb fährt nur so lange die Taster gedruckt werden
Selbsthaltung: Die Taster wird kurz gedruckt und der Antrieb fährt, bis der Taster wieder aktiviert wird.
Mit den am Werk eingestellten Werten ist der Eingang:
„Aktiv" wenn der Kontaktwiderstand kleiner als 4kΩ ist.
„Inaktiv" wenn der Kontaktwiderstand größer als 8kΩ ist.
Bei Werten zwischen 4 und 8kΩ hängt das Ergebnis von der
Versorgungsspannung ab.
Der Eingang hat hochgezogen ca. 1mA. (Minimum 0,7mA, Maximum 1,4mA).

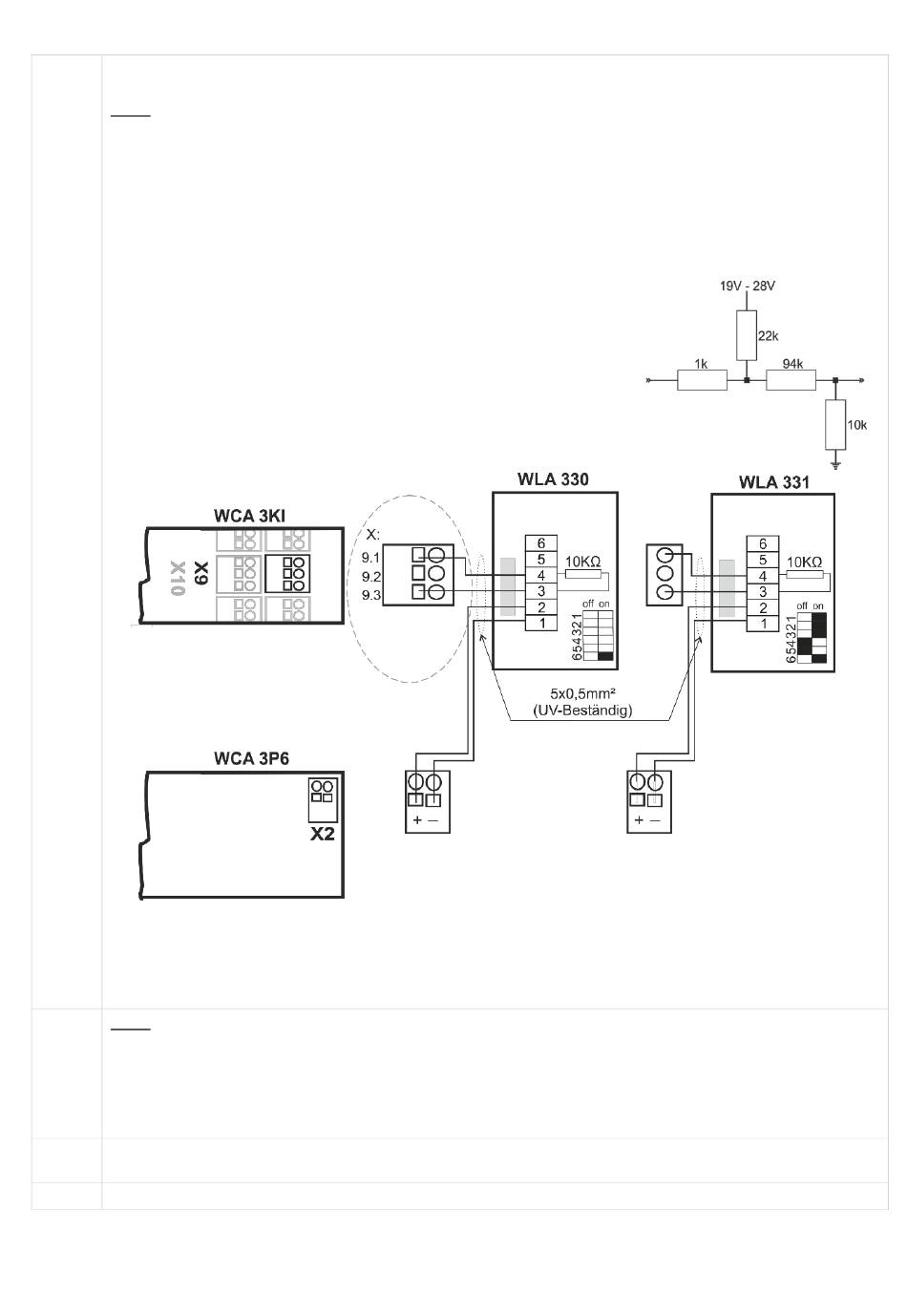

Anschluss des Regen- und Wind-/Regensensors
W
LA 330 und WLA 331: die Einstellungen des Sensors werden am Sensor vorgenommen.
Die DIP-Schalter 1-3 auf WLA 330 müssen für die Windgeschwindigkeitstoleranzen eingestellt werden. Sehen
Sie Bitte die Anleitung des WLA 330 für DIP-Schaltereinstellungen.
Wenn kein Wind-/Regensensor oder Regensensor an S3X9 angeschlossen ist, muss ein 10kΩ Widerstand
zwischen S3X9.1 und S3X9.3 angeschlossen werden.
S3 Daten
X10 10.1 Alle Öffnen
10.2 Alle Schliessen
10.3 GND / 0V
X10.1 und X10.2 hat geringere Priorität als die einzelnen Eingänge X1-X8.
X10.1 und X10.2 ist für einen Zeitraum von 30 Min blockiert, nachdem X1-X8 ein Kommando empfangen hat.
Alle Fenster Schliessen / Öffnen. Wenn beide Tasten, kurz nachdem die Stromversorgung angschlossen wurde,
↓ ↑
gedrückt werden, wird die MotorController alle angeschlossenen Komponenten konfigurieren / erkennen.
J1 Anschluss zur Motorliniekarte (WCA 3M4 / WCA 3M8)
Eingangsverschaltung
(vereinfacht)
