WindowMaster WCC 310 Anleitung Seite 14

Standard ±24V Antriebe
Beispiel mit 20A Stromverbrauch
a) 20 Stück WMX 826-1
b) 10 Sets mit 2 Stück WMX 826-2
c) 4 Stück WMU 885-1
d) 2 Sets mit 2 Stück WMU 885-2
®
MotorLink Antriebe
Beispiel mit Antriebe pro Motorlinie
Ex. 1: 4 Stück WMX 823-1
Ex. 2: 2 Stück WMX 885-2
Ex. 3: 3 Stück WMU 826-3

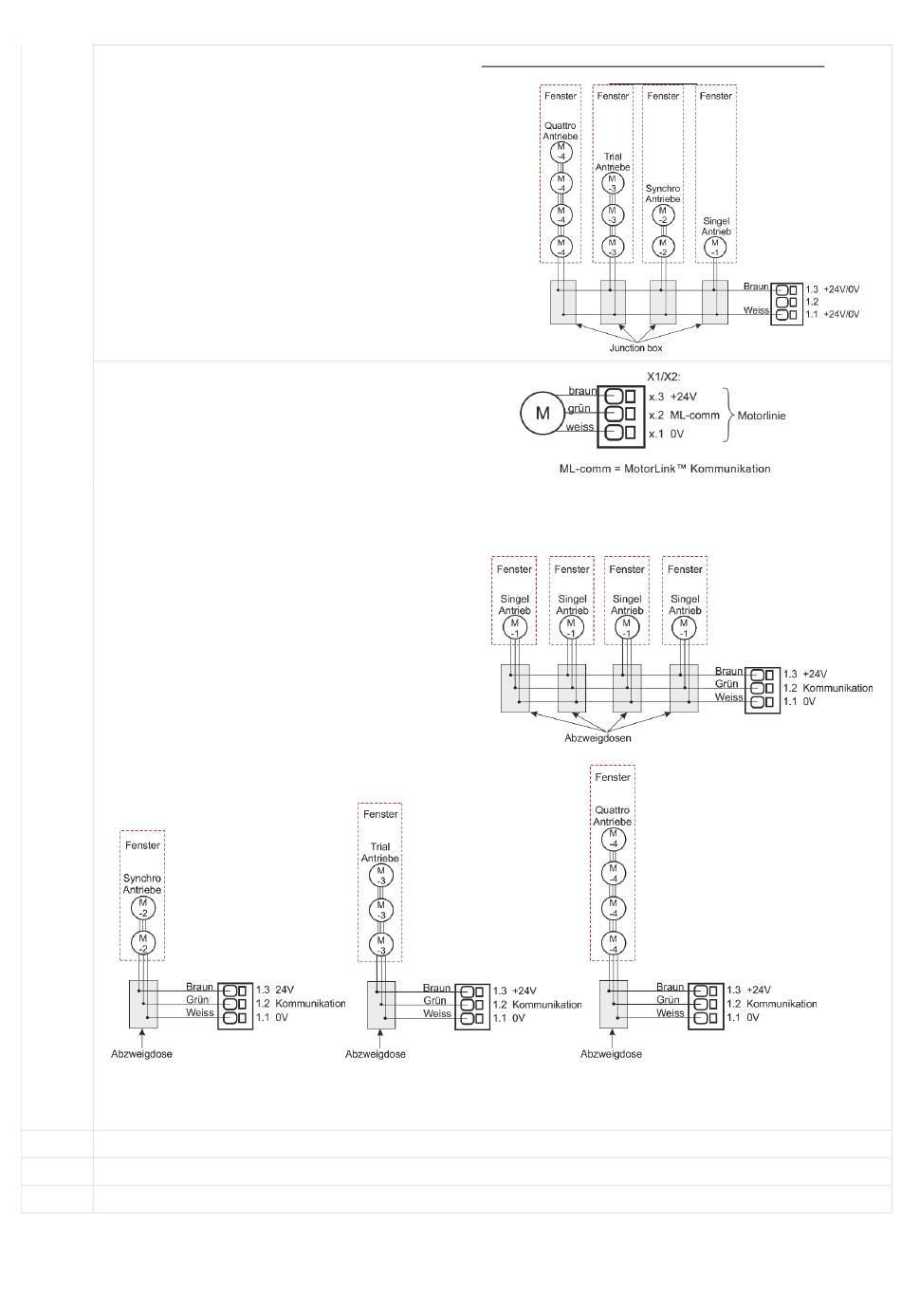

Zulässige Kombinationen von Antrieben auf einer MotorLink
Die 8 Motorlinien auf der Motorliniekarte können jeweils in einer der nachstehend gezeigten Kombinationen
verbunden werden.
-1 (Singel): 1 Fenster mit 1 Singel
Fensterantrieb. Bis zu 4 Fenster mit je 1
Fensterantrieb können angeschlossen werden.
-2 (Synchro): 1 Fenster mit 2 synchronen
Fensterantriebe.
-3 (Trial): 1 Fenster mit 3 Trial Fensterantrieben.
-4 (Quattro): 1 Fenster mit 4 Quattro
Fensterantrieben.
Leitungsüberwachung
Antriebe mit MotorLink
unterschiedlich sind, wird ein Fehler über die gelbe LED angezeigt
J4 Anschluss zur Stromversorung
J6 Anschluss zur Eingangskarte WCA 3KI
J7 Anschluss zur Stromversorung
®
werden über die Datenkommunikation überwacht. Wenn die Syncroparameter
Anschluss der Varianten von Standardantrieben an
Motorlinie X1
®
Motorlinie
14
