Aufbau des MotorController

2
Versionen
Die WCC 310 (10A) und WCC 320 (20A) MotorController stehen in einer Standard- und einer Plusversion zur Verfügung.
Diese Anleitung bezieht sich nur auf die Standardversion. Bitte siehe separate Anleitung der Plusversion der WCC 310 und
WCC 320.

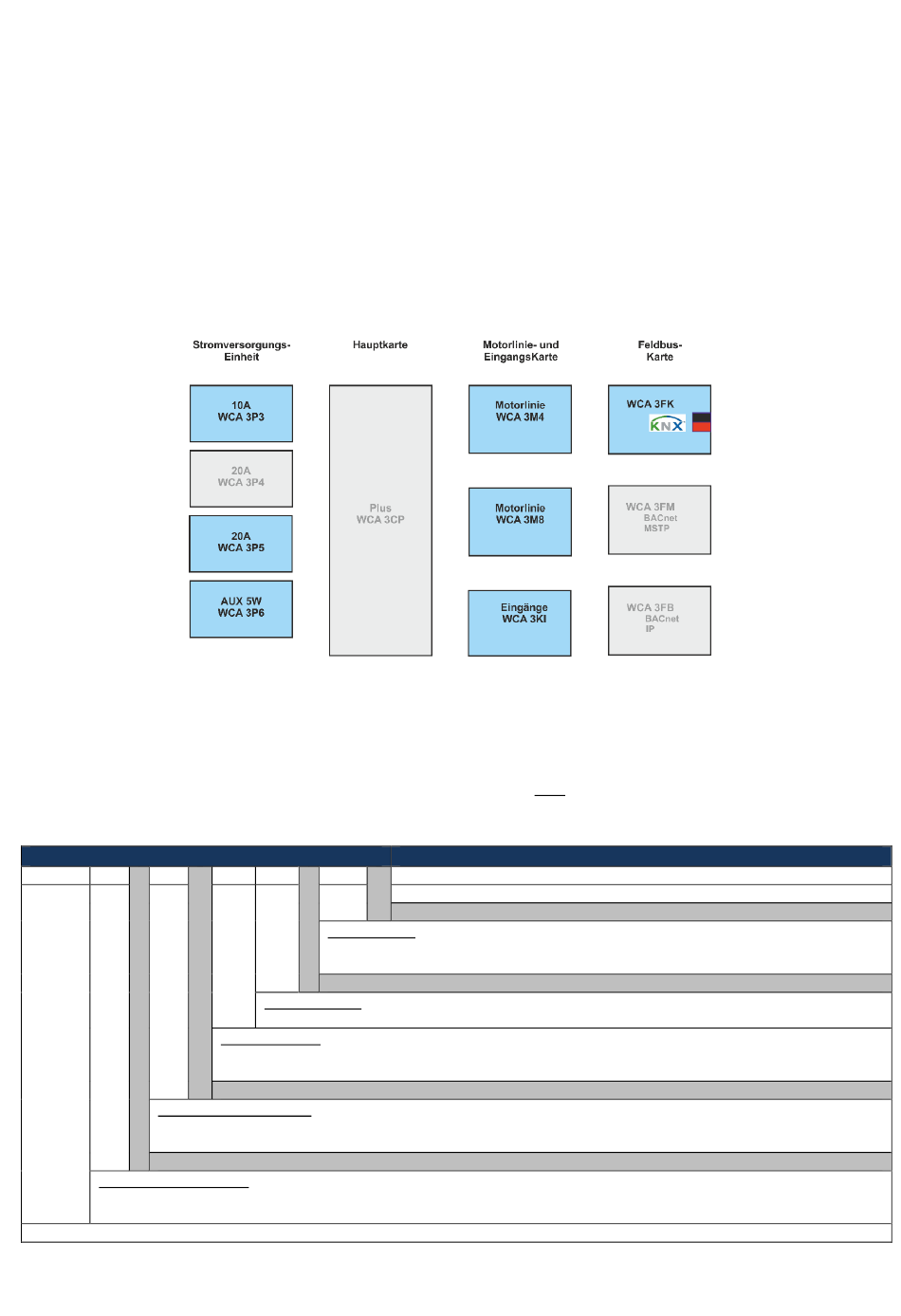

Karte
Jeder MotorController enthält eine Stromversorgungseinheit (SMPS) Typ WCA 3P3 (10A) oder eine WCA 3P5 (20A) für bzw.
die 10A und 20A Version, sowie eine Hilfsversorgung (AUX) für Wind-/Regensensor. Abgesehen von der
Stromversorgungseinheit enthält die Standardversion auch eine Motorliniekarte Typ WCA 3M4 oder WCA 3M8 mit 4 bzw. 8
Motorlinien, und eine Eingangskarte Typ WCA 3KI mit 10 Eingängen. Zusätzlich gibt es die Standardversion auch mit Feldbus
Interface für KNX.
Wenn zusätzliche Motorlinien, Eingänge oder die Einbindung in ein anderes Bus System gewünscht sind, muß eine Plusversion
des MotorControllers verwendet werden.
Motorgruppen und Motorlinien
Eine Motorgruppe kann aus einer oder mehreren Motorlinien bestehen. Alle Motorlinien der Motorgruppen werden gleichzeitig
angesteuert.
Alle Motorlinien auf der Motorliniekarte (WCA 3M4 & WCA 3M8) können entweder für ±24V Standardantriebe oder MotorLink
Antriebe konfiguriert werden. Eine Motorgruppe kann Motorlinien mit ±24V Standardantriebe sowohl als auch MotorLink
Antriebe enthalten. An einer Motorlinie können entweder nur ±24V Standard oder MotorLink

Motorcontrollervariante

3
Artikel zusammesetzen
WCC 3 xx x
MotorControllerversion
S = Standard
P = Plus
MotorControllergrösse
10 = 10A
20 = 20A
MotorController Serie 3
xx xx xxx
Feldbuskarte
" " = keine Feldbuskarte
KNX = Feldbuskarte mit KNX Interface
Eingangskarte
10 = Eingangskarte mit 10 Eingänge
Motorliniekarte
04 = Motorliniekarte mit 4 Motorlinien
08 = Motorliniekarte mit 8 Motorlinien
0x
0x = Produktversionnummer
®
Antriebe betrieben werden.
®
®
