Motorliniekarte – WCA 3M4 und WCA 3M8
10.2
Motorliniekarte WCA 3M4 und
WCA 3M8, ermögligt anschluss von
4 bzw. 8 Motorlinien entweder ±24V
®
standard oder MotorLink
S2 Die WCA 3M4 und WCA 3M8 Karten haben 4 bzw. 8 Motorlinien für den Anschluss von ±24V Standard oder
X1 – X8
®
MotorLink Antriebe.
±24V Standard Antriebe
x.1 24V / 0V
x.2
x.3 0V / 24V
Die Anzahl der Antriebe pro Motorlinie hängt von dem angeschlossenen Antriebstyp ab. Die
Gesamtstromaufnahme der Antriebe an einer Motorlinie darf maximal 10A betragen. Die max.
Gesamtstromaufnahme aller Motorlinien darf den Gesamtstrom der jeweiligen MotorControllerversion von 10A
bzw. 20A nicht überschreiten.
Zusätzlich können auch Verriegelungsantriebe Typ WMB 801, WMB 802, 811 und 812 WMB angeschlossen
werden. Die Stromaufnahme der Verriegelungsantriebe ist zu vernächlässigen, da die Antriebe und
Verriegelungsantriebe nacheinander fahren!
Alle Antriebe auf derselben Motorlinie werden gleichzeitig bedient und müssen dem gleichen Motortyp
entsprechen.
Bzgl. der Kabellänge, siehe Kapitel 8 „Leitungen".
Leitungsdurchmesser: Flexibel: max. 6mm², massiv: max.10mm².
.
MotorLink
x.1 0V
x.2 Kommunikation
x.3 24V

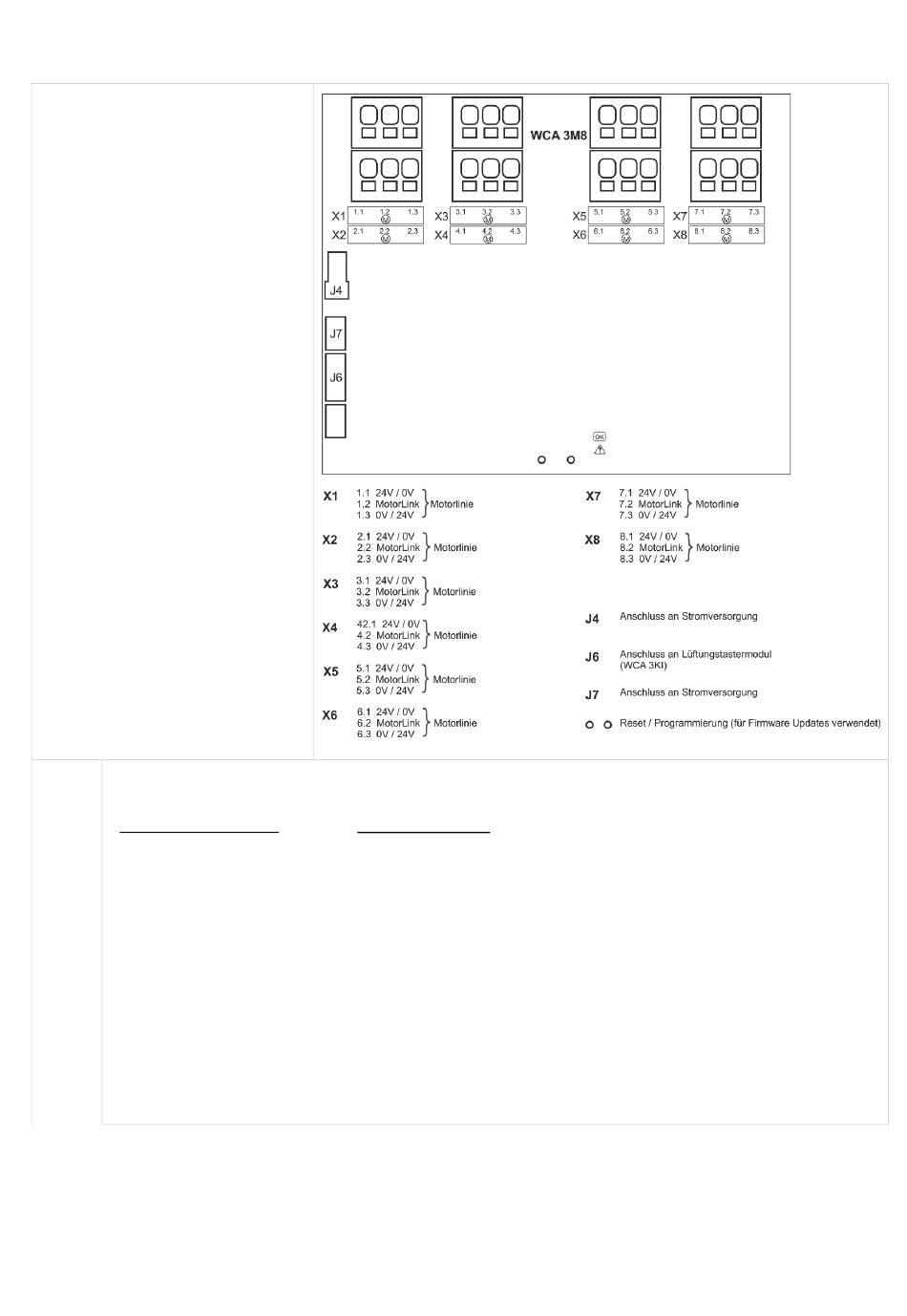

WCA 3M8 – Motorliniekarte mit 8 Motorlinien
®
Antriebe
13
