Beschreibung der Karte und des Netzanschlusses

10
Jede MotorController enthält eine Stromversorgungseinheit (SMPS), eine Hilfsversorgung (AUX), eine Motorlinie und eine
Eingangskarte.
Die Grösse der Stromversorgungseinheit bestimmt die Anzahl und/oder den Typen der Antriebe, die an der MotorController
angeschlossen werden können. Siehe Tabelle mit Überblick der maximalen Anzahl der erlaubten Antriebe pro Motorlinie /
MotorController (Abschnitt 3.2).
WCC Anschluss an das Stromnetz und die Versorgungseinheiten – WCA
10.1
3P3, WCA 3P5 und WCA 3P6
Der MotorController WCC 310 wird mit einer 305W SMPS Stromversorung geliefert – WCA 3P3.
Der MotorController WCC 320 wird mit einer 605W SMPS Stromversorung geliefert – WCA 3P5.
Unabhängig von der Größe ist die Stromversorgung unten in dem MotorController plaziert, unter den Motorlinien und der
Eingangskarte.
Auf der rechten Seite der Stromversorgung befindet sich ein AUX – WCA 3P6, an dem das Stromnetz angeschlossen wird.
Die Kabeleinführung an das Stromnetz ist in der oberen rechten Seite des MotorControllers.
Der MotorController muss an der grünen Schraube bei der WCA 3P6 geerdet werden.

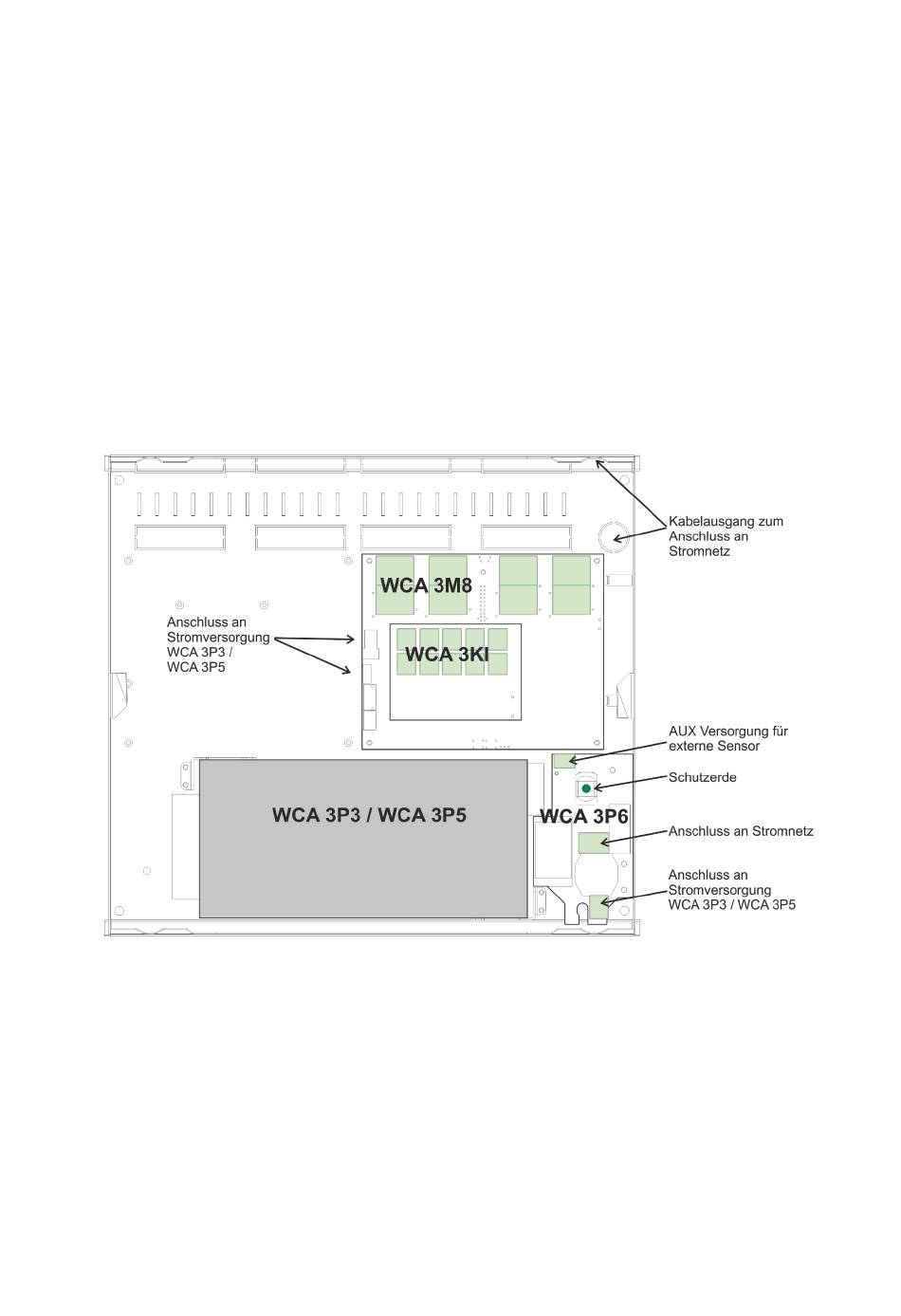

Beispiel des WCC 310/320 Standard MotorControllers
