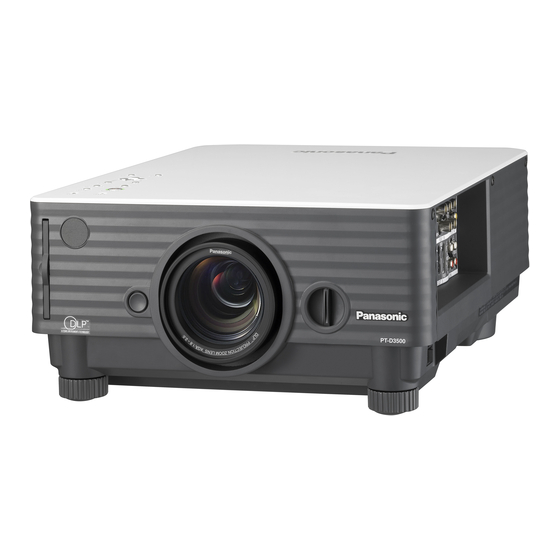

Inhaltszusammenfassung für Panasonic PT-D3500E
- Seite 1 Bedienungsanleitung DLP™ Projektor für die kommerzielle Verwendung PT-D3500E Modell-Nr. Bitte lesen Sie diese Instruktionen vollständig durch, bevor Sie dieses Gerät in Betrieb nehmen. TQBJ0179...
-
Seite 2: Wichtige Hinweise Zur Sicherheit
Dieses Handbuch enthält alle Bedienungsvorgänge, die Sie benötigen werden. Wir hoffen, dass es Ihnen dabei helfen wird, das optimale Leistungsvermögen Ihres neuen Produktes zu erlangen, und dass Sie mit Ihrem Panasonic DLP™ Projektor vollständig zufrieden sein werden. Die Seriennummer Ihres Produkts ist an dessen Rückseite angegeben. Sie sollten die Seriennummer an der weiter unten dafür vorgesehenen Stelle eintragen und mit diesem Handbuch aufbewahren, da Sie diese bei erforderlichen... - Seite 3 Wichtig: Geformter Netzstecker (nur für Großbritannien) BITTE LESEN SIE DEN FOLGENDEN TEXT FÜR IHRE SICHERHEIT AUFMERKSAM DURCH. Dieses Gerät wird für Ihre Sicherheit und Bequemlichkeit mit einem geformten, dreipoligen Netzstecker geliefert. Eine 13 A Sicherung ist in diesen Stecker eingesetzt. Sollte diese Sicherung jemals erneuert werden müssen, stellen Sie bitte sicher, dass die Ersatzsicherung einen Nennwert von 13 A aufweist und von ASTA, BSI oder BS1362 genehmigt ist.
-
Seite 4: Inhaltsverzeichnis
Inhalt Wichtige Hinweise zur Sicherheit ......2 SXGA ART ..............32 Audio-Einstellung ............33 Sicherheitsmaßregeln..........5 VOLUME .................33 Vorsicht...............6 AUDIO MUTE ..............33 Zubehör...............7 Änderung der Anzeige-Sprache ......33 Vorsichtsmaßnahmen bei der Handhabung ....8 Einstellungen für das Menü OPTIONEN1 ....34 Bezeichnung und Funktion der Bedienelemente ..9 FARB-KORREKTUR ............34 Fernbedienung ..............9 KONTRAST-MODUS ............34... -
Seite 5: Sicherheitsmaßregeln
Sicherheitsmaßregeln Warnung Schalten Sie, falls es zu einem Problem kommt (z. B. Bildausfall), oder Sie Rauch bzw. ungewöhnlichen Geruch an dem Projektor feststellen, unverzüglich das Gerät aus, und ziehen Sie den Netzstecker von der Steckdose ab. • Setzen Sie in diesen Fällen nicht den Betrieb des Projektors fort, da es anderenfalls zu Feuer- oder Stromschlaggefahr kommen kann. -
Seite 6: Vorsicht
Sicherheitsmaßregeln Schützen Sie den Projektor vor Wasser, und achten Sie darauf, dass der Projektor nicht nass wird. • Anderenfalls kann es zu Feuer- oder Stromschlaggefahr kommen. Nicht die Lampeneinheit zerlegen. • Wenn der Lampenteil bricht, kann dies Verletzungen zur Folge haben. Stellen Sie niemals mit Flüssigkeiten gefüllte Behälter auf dem Projektor ab. -
Seite 7: Zubehör
Achten Sie beim Einsetzen der Batterie auf richtige Polarität (+ und -). • Falls Sie die Batterie falsch einsetzen, kann diese explodieren oder auslaufen, sodass es zu einem Feuer bzw. zu Verschmutzung des Batteriefaches und dessen Umgebung kommen kann. • Legen Sie nicht gemeinsam eine frische und eine gebrauchte Batterie ein. •... -
Seite 8: Vorsichtsmaßnahmen Bei Der Handhabung
Vorsichtsmaßnahmen bei der Handhabung Vorsichtsmaßnahmen Entsorgung beim Transport Um das Produkt zu entsorgen, wenden Sie sich an Ihren Fachhändler oder an einen Sondermüllplatz. Achten Sie unbedingt darauf, den Objektivdeckel Vorsichtsmaßnahmen bei anzubringen, bevor der Projektor an einen anderen Ort transportiert oder getragen wird. Beim Projektor und der Verwendung Projektionsobjektiv handelt es sich um Präzisionsgeräte, die für mechanische Schwingungen und Erschütterungen... -
Seite 9: Bezeichnung Und Funktion Der Bedienelemente
Bezeichnung und Funktion der Bedienelemente Fernbedienung <Wenn der Betriebsmoduswähler Taste für Funktion 1 (FUNC1) (Seite 36) Projektor eingestellt ist> Mit dieser Taste können Sie die Funktionen steuern, die unter „FUNC1“ in der Anzeige „OPTIONEN2“ des Fernbedienungs-Betriebskontrollleuchte Hauptmenüs eingestellt wurden. Die Leuchte blinkt bei jedem Drücken einer Fernbedienungstaste. - Seite 10 Bezeichnung und Funktion der Bedienelemente <Wenn der Betriebsmoduswähler Fernbedienungs-Kabelanschluss (Seite 16) Computer gestellt ist> Um diesen Kabelausgang zu verwenden, verbinden Sie die Fernbedienung über ein M3- Tasten für nächste/vorhergehende Seite (PAGE Stereo-Ministeckerkabel (im Fachhandel erhältlich) UP/PAGE DOWN) mit dem Hauptgerät. Diese Tasten entsprechen den PAGE UP/PAGE Fernbedienungs-Empfangsfenster DOWN-Tasten der PC-Tastatur.
-
Seite 11: Vorderseite Und Seite Des Projektors
Vorderseite und Seite des Projektors Bedienelemente an der Oberseite (Seite 12) Seitliche Anschlüsse (Seite 13) Fernbedienungs-Empfangsfenster (Seite 14) Regler für Links/Rechts-Verschiebung des Dieses Fenster empfängt den von der Objektivs (Seite 24) Fernbedienung emittierten Signalstrahl. Drehen Sie diesen Regler im Uhrzeigersinn, um das Bild auf der Bildwand nach links zu verschieben;... -
Seite 12: Rück- Und Seitenansicht Des Hauptgerätes
Bezeichnung und Funktion der Bedienelemente Rück- und Seitenansicht des Hauptgerätes Bedienelemente an der Oberseite Fernbedienungs-Empfangsfenster (Seite 14) Menütaste (MENU) (Seite 28) Auch hier kann der von der Fernbedienung Drücken Sie diese Taste, um das Hauptmenü kommende Signalstrahl empfangen werden. anzuzeigen oder zu löschen. Durch Drücken dieser Taste können Sie auch auf die vorhergehende Abdeckung der Lampeneinheit Anzeige zurückkehren, wenn das Menü... -
Seite 13: Seitliche Anschlüsse
Seitliche Anschlüsse LAN-Buchse (Seite 38) S-Video-Audio-Eingangsbuchse (S-VIDEO) Diese Buchse (kompatibel mit 10Base-T/100Base- Audioeingang (Cinchbuchse) für die Einspeisung TX) ermöglicht die Steuerung des Projektors über von S-Videosignalen. einen PC. RGB2-Audio-Eingangsbuchse (RGB 2) LAN-Buchse (10Base-T/100Base-TX) Audioeingang (M3-Stereo-Minibuchse) für die Schließen Sie das LAN-Kabel an diese Buchse an. Einspeisung von RGB2-Signalen. -
Seite 14: Verwendung Der Fernbedienung
Verwendung der Fernbedienung Einsetzen der Trockenzellen Wirksamer Bereich der Fernbedienung Beim Einlegen der Batterien in das Batteriefach der Fernbedienung sicherstellen, daß die Polarität Sie sollten die Fernbedienung auf das richtig ausgerichtet ist. Fernbedienungs-Empfangsfenster entweder an der 1. Öffnen Sie den Batteriefachdeckel. Vorderseite oder an der Rückseite des Projektors richten (Abb. -
Seite 15: Einstellen Der Projektor-Identifikations-Nummer In Der Fernbedienung
Einstellen der Projektor-Identifikations-Nummer in der Fernbedienung Jeder Projektor weist seine eigene Identifikations-Nummer (ID-Nummer) auf, und die ID-Nummer des zu steuernden Projektors muss im Voraus in der Fernbedienung eingestellt werden, damit der Anwender die Fernbedienung verwenden kann. Vor dem Versand wurde die ID-Nummer des Projektors auf „ALLES“ eingestellt, sodass Sie die ID ALL-Taste der Fernbedienung benutzen können, wenn Sie nur einen einzigen Projektor verwenden. -
Seite 16: Verwendung Einer Verdrahteten Fernbedienung
Verwendung der Fernbedienung Verwendung einer verdrahteten Fernbedienung Wenn sich ein Hindernis im Übertragungsweg zwischen der Fernbedienung und dem Hauptgerät befindet oder das Hauptgerät einer starken externen Beleuchtung ausgesetzt ist, die einen Empfang der Infrarotsignale der Fernbedienung verhindert, verbinden Sie die Fernbedienung über ein im Fachhandel erhältliches M3-Stereo- Ministeckerkabel mit dem Hauptgerät. -
Seite 17: Installation
Installation Projektionsmöglichkeiten Projektionsabstände Jede der folgenden Projektionsmöglichkeiten kann In der nachfolgenden Tabelle sind die mit dem Projektor PT-D3500E abhängig von der Projektionsentfernungen des standardmäßigen Objektivs Ansprüchen des Benutzers oder den im Lieferumfang des PT-D3500E (mit Objektiv) aufgelistet. Betrachtungsbedingungen genutzt werden. -
Seite 18: Anschlüsse
• In den Projektor können nur gemischte Video-, S-Video-, analoge RGB- (mit TTL-Sync.Pegel) und digitale Signale von PCs eingegeben werden. • Einige PC-Modelle sind mit dem Projektor PT-D3500E nicht kompatibel. • Die Stiftbelegung des S-VIDEO IN-Anschlusses ist • Der DVI-D-Eingang (Schnittstelle mit DVI-D-Ausgang folgendermaßen:... -
Seite 19: Beispiel Für Den Anschluß Von Av-Geräten
Beispiel für den Anschluß von AV-Geräten Steuerungs-PC DVD-Spieler Videodeck Rot (P anschließen) Blau (P anschließen) Grün (Y anschließen) Audioverstärker Hochauflösendes Digital-Videodeck Lautsprecher • Wenn Sie einen Videorecorder anschließen, verwenden Sie unbedingt einen mit eingebautem Zur Beachtung TBC (Time Base Corrector = Zeitbasisberichtiger), oder verwenden Sie einen TBC zwischen dem Projektor und dem Videorecorder. -
Seite 20: Beispiel Für Den Anschluß Von Pcs
Anschlüsse Beispiel für den Anschluß von PCs PC mit DVI-D-Anschluß DVI-D-Kabel (im Fachhandel erhältlich) Audioverstärker Steuerungs-PC Lautsprecher • Für die Spezifikationen der RGB-Signale, die von dem PC angelegt werden können, siehe das Hinweis Datenblatt auf Seite 60. • Falls Ihr PC mit einer Fortsetzungsfunktion (letzte Speicherposition) ausgerüstet ist, kann der Computer vielleicht nicht richtig arbeiten, bis die Fortsetzungsfunktion deaktiviert ist. -
Seite 21: Anbringen Und Abnehmen Des Projektionsobjektivs (Option)
Anbringen und Abnehmen des Projektionsobjektivs (Option) Anbringen des Projektionsobjektivs Bringen Sie die Führung des Projektionsobjektivs mit der Führungsnut im Projektor zur Deckung. Drehen Sie das Objektiv im Uhrzeigersinn, bis es in Arbeitsstellung einrastet. Führungsnut Führung Projektionsobjektiv Führungsnut Führung Signalkontakt des Objektivs •... -
Seite 22: Projektion
Projektion Stromversorgung des Projektors Verwenden Sie den Regler für Links/Rechts- Verschiebung des Objektivs, um die Entfernen Sie den Objektivdeckel. Ausrichtung des Objektivs wunschgemäß Schließen Sie das mitgelieferte Netzkabel zu justieren (Seite 24). an. (220 V - 240 V, 50 Hz/60 Hz) Drücken Sie die LENS-Taste dreimal, um die Drücken Sie die mit „I“... -
Seite 23: Ausschalten Des Projektors
Ausschalten des Projektors • Der Projektor weist auch im Hinweis Bereitschaftsmodus nach dem Stoppen des Kühlgebläses eine Drücken Sie den POWER-Schalter am Leistungsaufnahme von etwa 15 Watt auf Hauptgerät oder die POWER OFF „ “- (die Stromkontrollleuchte leuchtet in Rot). Taste auf der Fernbedienung. -
Seite 24: Einstellen Des Objektivs
Einstellen des Objektivs Einstellen des Objektivfokus, des Objektivzooms und der Objektiv-Vertikalposition (optische Verschiebung) Falls die Scharfeinstellung (Fokus), die Zoomeinstellung oder die vertikale Positionierung des auf die Bildwand projizierten Bildes nicht zufrieden stellend ist, auch wenn der Projektor richtig gegen die Bildwand gerichtet ist, können Sie diese Einstellungen wunschgemäß... -
Seite 25: Automatische Einstellung (Auto Setup)
Automatische Einstellung (AUTO SETUP) Die automatische Einstellfunktion stellt die Auflösung, die Taktphase und die Bildposition automatisch ein, wenn Analog-RGB-Signale mit Punktstruktur, wie zum Beispiel Computer-Signale, eingespeist werden. (Wenn Bewegtbildsignale oder Signale mit einer Punkttaktfrequenz von mehr als 108 MHz eingespeist werden, steht die automatische Einstellung nicht zur Verfügung.) Bei Einspeisung von DVI-Signalen wird die Bildposition automatisch eingestellt. -
Seite 26: Verwendung Der Digital-Zoomfunktion [- D.zoom +]
Verwendung der Digital-Zoomfunktion [- D.ZOOM +] Sie können auf einen Ausschnitt des auf der Bildwand angezeigten Bildes einzoomen, indem sie die [- D.ZOOM +]- Tasten der Fernbedienung verwenden. Diese Funktion ist besonders nützlich, um ein bestimmtes Objekt während einer Präsentation hervorzuheben. Drücken Sie die [- D.ZOOM +]-Taste der Fernbedienung. -
Seite 27: On-Screen-Menüs
On-Screen-Menüs Struktur den Menüanzeigen Menüs werden vielseitig für das Konfigurieren, Einstellen oder Neukonfigurieren des Projektors verwendet. Die Menüstruktur ist wie folgt: MENÜ MENÜ BILD (Seite 29) BILD Für RGB-Signale Für DVI-Signale POSITION ERWEIT. MENÜ BILD BILD AUDIO BILDAUSWAHL GRAPHIK BILDAUSWAHL GRAPHIK SPRACHE [LANGUAGE] HELLIGKEIT... -
Seite 28: Verwendung Der Menüs
On-Screen-Menüs Verwendung der Menüs Zurückgehen auf die vorherige Seite Die „MENU“-Taste drücken. • Durch das Drücken der „MENU“-Taste wird auf Das HAUPTMENÜ wird auf der Bildwand angezeigt. die vorherige Menü-Seite zurückgeschaltet. MENÜ • Während der Anzeige des HAUPTMENÜs auf der BILD Bildwand werden durch das Drücken der „MENU“-Taste POSITION... -
Seite 29: Bildeinstellungen
Bildeinstellungen • Für RGB-Signale • Für DVI-Signale FARBE BILD BILD (Nur für S-Video-/Video-/YP -Signale) BILDAUSWAHL GRAPHIK BILDAUSWAHL GRAPHIK : Verstärkung der Farben. HELLIGKEIT HELLIGKEIT : Abschwächung der Farben. KONTRAST KONTRAST FARBTON FARBTON STANDARD STANDARD WEISS GAIN WEISS GAIN TINT BILDSCHÄRFE BILDSCHÄRFE (Nur für S-Video-/Video-/YP -Signale) -
Seite 30: Bildschärfe
Bildeinstellungen BILDSCHÄRFE SYSTEM (Für RGB/YP -Signale) „BILDSCHÄRFE“ wird zur Einstellung der Schärfe Dieser Eintrag ermöglicht die Wahl des RGB- oder des Bildes verwendet. des YP -Systems. Einzelheiten zu den unterstützten Signalen finden : Scharfe Wiedergabe der Kanten des Bildes. Sie auf Seite 60. : Weiche Wiedergabe der Kanten des Bildes. -
Seite 31: Einstellung Der Position
Einstellung der Position ZOOM POSITION POSITION Dieser Eintrag dient zur Änderung des Vergrößerungsmaßstabs BILDFORMAT 4 : 3 und Anzeige des dadurch resultierenden vergrößerten Bildes. ZOOM : Der Vergrößerungsmaßstab wird in CLOCK PHASE horizontaler Richtung geändert. TRAPEZ WAHL ENTER : Der Vergrößerungsmaßstab wird in vertikaler Richtung geändert. -
Seite 32: Verwendung Von „Erweitertes Menü
Verwendung von „ERWEITERTES MENÜ“ AUFLOESUNG ERWEIT. MENÜ DIGITAL CINEMA REALITY Die Einstellung der Eingangsauflösung führt zu BLANKING optimaler Bildqualität, wenn das Bild flimmert oder AUFLOESUNG einen Lichthof an seinem Umfang aufweist. CLAMP POS. : Mit diesen Tasten können die folgenden RASTER POSITION Einträge gewählt werden. -
Seite 33: Audio-Einstellung
Audio-Einstellung Änderung der Anzeige-Sprache Die gegenwärtig AUDIO SPRACHE DEUTSCH gewählte Sprache VOLUME AUDIO MUTE wird hier angezeigt WAHL ENTER VOLUME Die Lautstärke kann eingestellt werden. WAHL ENTER : Mit dieser Taste wird der Lautstärkepegel verringert. Menüs, einzugebende Punkte, einstellbare : Mit dieser Taste wird der Lautstärkepegel Menüpunkte und die Bezeichnungen der erhöht. -
Seite 34: Einstellungen Für Das Menü Optionen1
Einstellungen für das Menü OPTIONEN1 LISTE DER SUBMEMORIES OPTIONEN1 FARB-KORREKTUR Mehrere Sätze von Bildeinstelldaten (Einstellwerte KONTRAST-MODUS der Einträge BILD, POSITION, ERWEIT. MENÜ) AUTOM. SIGNAL können für die gleiche Signalart registriert werden. HINTERGRUND SCHWARZ LISTE DER SUBMEMORIES LISTE DER SUBMEMORIES DVI EDID EDID2:PC ー：... -
Seite 35: Einstellungen Für Das Menü Optionen2
Einstellungen für das Menü OPTIONEN2 LAMPEN LSTG. OPTIONEN2 ALLE Die Leuchtstärke der Projektionslampe kann in MONTAGE FRONT Abhängigkeit von den Anforderungen des Anwenders TISCH/DECKE TISCH oder den Betrachtungsbedingungen geändert werden. LAMPEN LSTG. HOCH HOCH : Wird eingestellt, wenn eine hohe RS232C Helligkeit notwendig ist. -
Seite 36: Kühlgebläse2
Einstellungen für das Menü OPTIONEN2 KÜHLGEBLÄSE2 AUTO. AUS Das Kühlgebläse kann entsprechend der Richtung Der Projektor kann automatisch auf den geregelt werden, aus der die Bildprojektion erfolgen soll. Bereitschaftsmodus geschaltet werden, wenn HORIZ. : Standardeinstellung während des voreingestellten Zeitintervall keine VERTIKAL : Wählen Sie diese Einstellung, wenn Signaleinspeisung erfolgt. -
Seite 37: Anzeigen Des Internen Testmusters
Anzeigen des internen Testmusters Einstellung von „SICHERHEIT“ Der Projektor verfügt über acht verschiedene Typen Die Sicherheitsfunktion dieses Gerätes umfasst eine Passwort- von internen Testmustern, die eine bequeme Eingabeanzeige und ermöglicht die Einstellung und Anzeige der URL Überprüfung des Gerätezustands ermöglichen. des Unternehmens des Anwenders unter den projizierten Bildern. -
Seite 38: Netzwerkeinstellungen
Netzwerkeinstellungen Anschließen eines PC Die für das Netzwerk erforderlichen Einstellungen Systemvoraussetzungen müssen vorgenommen werden, um die Web-Browser- Funktionen (Seite 47) nutzen zu können, die vom PC Um von den Netzwerkfunktionen Gebrauch machen zur Steuerung des Projektors verwendet werden. zu können, muss der verwendete Personalcomputer die folgenden Voraussetzungen erfüllen. -
Seite 39: Verwendung Der Seriellen Anschlüsse
Verwendung der seriellen Anschlüsse Das Gerät ist mit SERIAL-Buchsen ausgestattet, die sich am Anschlussfeld an der Seite des Gerätes befinden und mit der seriellen Schnittstellennorm RS232C kompatibel sind. Anschlussbeispiele <Anschlussabschnitt an der Projektorseite> 9-poliger D-SUB-Anschluss (Buchse) 9-poliger D-SUB- Kommunikationskabel Anschluss (Stecker) Stiftbelegung und Signalbezeichnung Beschreibung Stift-Nr.Signalbezeichnung... -
Seite 40: Steuerungsbefehle
Verwendung der seriellen Anschlüsse Steuerungsbefehle Falls Sie den Projektor von einem Computer aus steuern, stehen die folgenden Befehle zur Verfügung: Bemerkungen Befehl Funktion des Befehls Strom „EIN“ Im Bereitschaftsmodus sind andere Befehle als „PON“ ungültig. Strom „AUS“ Parameter Umschalten des VID = VIDEO SVD = S-VIDEO I I S... -
Seite 41: Verwendung Des Remote2- Anschlusses
Verwendung des REMOTE2- Anschlusses Mit Verwendung des an der Seite des Hauptgerätes angebrachten REMOTE2 Anschlusses kann der Projektor von einer Steuertafel usw. aus bedient werden, in einer Entfernung in der das Infrarotsignal der Fernbedienung nicht empfangen werden kann. Beispiel eines Steuertafel-Layouts Externe Steuerung Fernbedienungsanschluss Fernbedienungsanschluss/Externe Steuerung... -
Seite 42: Lampen-Anzeigen
Lampen-Anzeigen Dieser Projektor ist mit zwei Lampen ausgestattet, die den Zeitpunkt zum Auswechseln der Lampe oder eine hohe Temperatur im Inneren des Gerätes anzeigen. Diese Lampen blinken oder leuchten auf, um ein Problem anzuzeigen. In einem solchen Fall schalten Sie das Gerät aus, und ergreifen Sie die in der nachstehenden Tabelle angegebenen Abhilfemaßnahmen. -
Seite 43: Reinigen Und Austauschen Des Luftfilters
Reinigen und Austauschen des Luftfilters Falls sich zu viel Staub in dem Luftfilter ansammelt, steigt die Temperatur im Inneren des Hauptgerätes an, und die Temperaturkontrollleuchte (TEMP) beginnt zu blinken, sodass die Stromversorgung schließlich ausgeschaltet wird. Reinigen Sie das Luftfilter etwa alle 100 Betriebsstunden, abhängig von dem Aufstellungsort des Projektors. Reinigungsvorgang Schalten Sie die Hauptstromversorgung aus, und ziehen Sie den Netzstecker von der Netzsteckdose ab. -
Seite 44: Auswechseln Der Lampeneinheit
Auswechseln der Lampeneinheit Vorsicht! Vorsicht! Das Auswechseln der Lampe sollte erst Die Lampeneinheit muss sich vor dem nach dem vollständigen Abkühlen Austauschen mindestens eine Stunde ausgeführt werden, andernfalls kann es lang abgekühlt haben, bevor sie zu Verletzungen kommen. gehandhabt wird. Vorsichtsmaßregeln beim Austauschen der Lampeneinheit Trennen Sie den Netzstecker ab, und vergewissern Sie sich, dass sich das Umfeld der Lampeneinheit abgekühlt hat. -
Seite 45: Vorgehen Beim Auswechseln Der Lampeneinheit
Vorgehen beim Auswechseln der Lampeneinheit • Nach 1 500 Betriebsstunden (4 000 Stunden bei Verwendung von Lampeneinheiten mit langer Zur Beachtung Lebensdauer) der gleichen Lampe, kann das Gerät nur für etwa 10 Minuten betrieben werden. Die Schritte müssen innerhalb von 10 Minuten beendet werden. Das Gerät wie auf Seite 23 beschrieben ausschalten, den Netzstecker von der Steckdose abtrennen und sicherstellen, daß... - Seite 46 Auswechseln der Lampeneinheit Den Netzstecker an eine Steckdose anschließen und dann den Hauptnetzschalter drücken. • Wenn das Gerät nach dem Drücken des Hauptnetzschalters Zur Beachtung auf die Position „I“ nicht eingeschaltet wird, den Hauptnetzschalter auf die Position „O“ drücken und überprüfen, daß...
-
Seite 47: Verwendung Von Web Browser Control
Geben Sie zunächst „user1“ in das Benutzernamen-Eingabefeld ein, und dann das Passwort in das Passwort- Eingabefeld ein. Die Standardeinstellung ist „panasonic“ (in Kleinschreibung). Wenn Sie das Passwort geändert haben, geben Sie das neue Passwort hier ein. Der am Projektor eingestellte Hostname wird im Feld „Realm“... -
Seite 48: Seite Für Grundlegende Steuerung
Verwendung von Web Browser Control Seite für grundlegende Steuerung Dies ist die erste Seite, die bei Zugriff auf den Projektor über ein Internet-Suchprogramm erscheint. Um auf eine andere Seite umzuschalten, klicken Sie zunächst auf [Projector control], und dann auf [Basic control]. Schaltfläche für Steuerung Klicken Sie auf diesen Eintrag, wodurch die... -
Seite 49: Seite Für Detailsteuerung
Seite für Detailsteuerung Um die Seite für Detailsteuerung anzuzeigen, klicken Sie zunächst auf [Projector control], und dann auf [Detail control]. Der On-Screen-Status wird angezeigt, auch wenn die On- Screen-Anzeige des Projektors ausgeschaltet ist. vorübergehender Video-Stopp Objektiveinstellung Audio-Menüanzeige Testmuster-Anzeige Diese Schaltfläche aktualisiert die On-Screen- Beschreibungen auf der rechten Seite der... -
Seite 50: Seite Für Fehlerinformationen
Verwendung von Web Browser Control Seite für Fehlerinformationen Wenn die Anzeige auf der Seite für Statusiformationen erscheint, klicken Sie darauf, um die Fehlerdetails anzuzeigen. OK: Normaler Betriebszustand FAILED: Auftreten einer Störung • Je nach Art des Fehlerzustands wird der Projektor möglicherweise zu seinem Schutz auf den Hinweis Bereitschaftsmodus geschaltet. -
Seite 51: Seite Für E-Mail-Einrichtung
Seite für E-mail-Einrichtung Wenn bei diesem Projektor ein Problem auftritt oder die Betriebszeit der Lampe den Einstellwert erreicht hat, kann eine E-Mail-Nachricht automatisch an eine oder zwei (maximal) im Voraus eingestellte E-Mail-Adressen gesandt werden. Um die Seite für E-Mail-Einrichtung anzuzeigen, klicken Sie zunächst auf [Projector Control], und dann auf [E-mail set up]. Wählen Sie „Enable“, um die Geben Sie die IP-Adresse oder den Servernamen des E-Mail-Servers (SMTP) ein. -
Seite 52: Seite Für Einrichtung Des Dns-Servers
Verwendung von Web Browser Control Seite für E-mail-Einrichtung (Fortsetzung) Geben Sie die E-Mail-Adresse des Empfängers ein, wenn zwei E-Mail-Adressen verwendet werden sollen. Geben Sie diese Adresse nicht ein, wenn die zweite E-Mail-Adresse nicht verwendet werden soll. Aktivieren Sie die entsprechenden Kontrollkästchen, um Mail in regelmäßigen Abständen an zwei E-Mail-Adressen zu senden. -
Seite 53: Seite Für Einrichtung Des Pop-Servers
Seite für Einrichtung des POP-Servers Auf dieser Seite wird der POP-Server eingestellt, wenn eine POP-Beglaubigung für das Senden von Mail erforderlich ist. Um die Seite für Einrichtung des POP-Servers anzuzeigen, klicken Sie zunächst auf [Network set up], und dann auf [POP server set up]. Wählen Sie „Enable“... -
Seite 54: Inhalt Der Gessendeten Mail
• Bei Auftreten eines Fehlers wird eine Mail mit dem nachstehenden Inhalt gesendet. dem nachstehenden Inhalt gesendet. Subject: Panasonic projector report(CONFIGURE) Subject: Panasonic projector report(ERROR) === Panasonic projector report(CONFIGURE) === === Panasonic projector report(ERROR) === Projector Type : D3500 Projector Type : D3500 –––––... -
Seite 55: Netzwerk-Einstellseite
Netzwerk-Einstellseite Zur Freigabe der DHCP- Client-Funktion wählen Sie die Einstellung „ON“. Geben Sie die IP-Adresse ein, wenn der DHCP-Server nicht verwendet wird. Geben Sie die Netzwerkmaske ein, wenn der DHCP-Server nicht verwendet wird. Geben Sie Gateway-Adresse ein, wenn der DHCP-Server nicht verwendet wird. -
Seite 56: Verwendung Des Pjlink™-Protokolls
Abfrage der Eingangswahlliste „11 12 21 22 31“ NAME ? Abfrage des Projektornamens Antwortet mit dem unter „HOST NAME“ im Menü „NETZWERK“ eingestellten Namen INF1 ? Antwortet mit „Panasonic“ Abfrage des Herstellernamens INF2 ? Abfrage der Modellbezeichnung Antwortet mit „D3500“ INFO ? Antwortet mit Versionsnummer usw. -
Seite 57: Fehlersuche
Fehlersuche ---Überprüfen Sie vor der Anforderung des Kundendienstes die folgenden Punkte. Symptom Prüfen • Ist der Netzstecker des Netzkabels richtig angeschlossen? • Ist der Hauptnetzschalter eingeschaltet? • Wird die Steckdose mit Strom versorgt? Gerät kann nicht • Blinkt oder leuchtet die Temperatur-Anzeige (TEMP) auf der Vorderseite des eingeschaltet Gerätes auf? (Siehe Seite 42) werden... -
Seite 58: Technische Daten
Technische Daten Stromversorgung: 220 V - 240 V, 50 Hz/60Hz Leistungsaufnahme: 400 W (etwa 15 W in Bereitschaft ohne Betrieb des Kühlgebläses) panel Panelgröße: Typ 0,7 (Seitenverhältnis 4:3) Anzahl der Pixel: DMD™-Element, DLP-Typ Number of pixels 786 432 Pixel (1 024 x 768 Bildpunkte) Objektiv: Motorbetriebenes Zoom: 1 bis 1,32... - Seite 59 Schnittstellen: RGB2-Eingang: 1 Satz hoher Auflösung, 15-pol. D-SUB (Buchse) [für YP -Eingang] : 0,7 Vs-s, 75 Ω Y: 1,0 Vs-s, einschließlich Synchronsignal, P [für RGB-Eingang] 0,7 Vs-s, 75 Ω Für G-SYNC: 1,0 Vs-s, 75 Ω HD/SYNC: TTL, hohe Impedanz, positive/negative Polarität automatisch eingestellt VD: TTL, hohe Impedanz, positive/negative Polarität automatisch eingestellt...
-
Seite 60: Tabelle Der Kompatiblen Signale
B = Die Datenmenge wird reduziert, und ein vereinfachtes Bild wird projiziert. Diese Signale unterstützen die Bildsperre-Funktion. • Beim Modell PT-D3500E beträgt die Anzahl der angezeigten Bildpunkte 1 024 x 768. Bei Einspeisung Hinweis von Signalen, deren Anzahl von Bildpunkten von den in der obigen Tabelle aufgelisteten Daten... -
Seite 61: Projektionsentfernungen
Projektionsentfernungen In der nachfolgenden Tabelle sind die Projektionsentfernungen für die verschiedenen optionalen Projektionsobjektive ausgelistet. Angaben zu den Projektionsentfernungen des standardmäßigen Objektivs im Lieferumfang des PT-D3500E finden Sie auf Seite 17. Informationen zum Anbringen von Objektiven finden Sie auf Seite 21. -
Seite 62: Abmessungen
Abmessungen Einheit: mm 267,3... -
Seite 63: Für Geschäftskunden In Der Europäischen Union
Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass verbrauchte elektrische und elektronische Produkte nicht mit gewöhnlichem Haushaltsabfall vermischt werden sollen. Bringen Sie zur ordnungsgemäßen Behandlung, Rückgewinnung und Recycling diese Produkte zu den entsprechenden Sammelstellen, wo sie ohne Gebühren entgegengenommen werden. - Seite 64 Matsushita Electric Industrial Co., Ltd Web Site : http://www.panasonic.co.jp/global/ Matsushita Electric Industrial Co., Ltd. 2005 M0605-0...
