УСТАНОВКА И ПОДКЛЮЧЕНИЕ

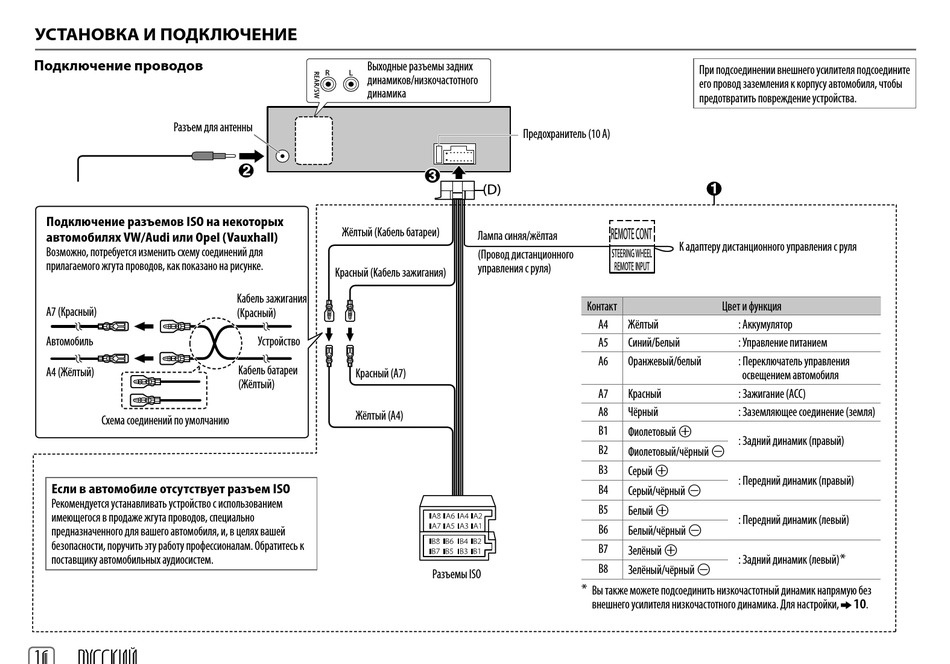

Подключение проводов
Разъем для антенны
Подключение разъемов ISO на некоторых
автомобилях VW/Audi или Opel (Vauxhall)
Возможно, потребуется изменить схему соединений для
прилагаемого жгута проводов, как показано на рисунке.
A7 (Красный)
Автомобиль
A4 (Жёлтый)
Схема соединений по умолчанию
Если в автомобиле отсутствует разъем ISO
Рекомендуется устанавливать устройство с использованием
имеющегося в продаже жгута проводов, специально
предназначенного для вашего автомобиля, и, в целях вашей
безопасности, поручить эту работу профессионалам. Обратитесь к
поставщику автомобильных аудиосистем.
16
РУССКИЙ
Выходные разъемы задних
динамиков/низкочастотного
динамика
Жёлтый (Kабель батареи)
Kрасный (Kабель зажигания)
Kабель зажигания
(Kрасный)
Устройство
Kабель батареи
Kрасный (A7)
(Жёлтый)
Жёлтый (A4)
Предохранитель (10 A)
Лампа синяя/жёлтая
(Провод дистанционного
управления с руля)
Контакт
A4
A5
A6
A7
A8
B1
B2
B3
B4
B5
B6
B7
B8
Разъемы ISO
*
Вы также можете подсоединить низкочастотный динамик напрямую без
внешнего усилителя низкочастотного динамика. Для настройки,
При подсоединении внешнего усилителя подсоедините
его провод заземления к корпусу автомобиля, чтобы
предотвратить повреждение устройства.
К адаптеру дистанционного управления с руля
Цвет и функция
Жёлтый : Аккумулятор
Синий/Белый : Управление питанием
Оранжевый/белый : Переключатель управления
освещением автомобиля
Kрасный : Зажигание (АCC)
Чёрный : Заземляющее соединение (земля)
]
Фиолетовый
: Задний динамик (правый)
[
Фиолетовый/чёрный
]
Cерый
: Передний динамик (правый)
[
Серый/чёрный
]
Белый
: Передний динамик (левый)
[
Белый/чёрный
]
Зелёный
: Задний динамик (левый)
[
Зелёный/чёрный
*
10 .
