JVC KD-R412 Einbauanweisungen

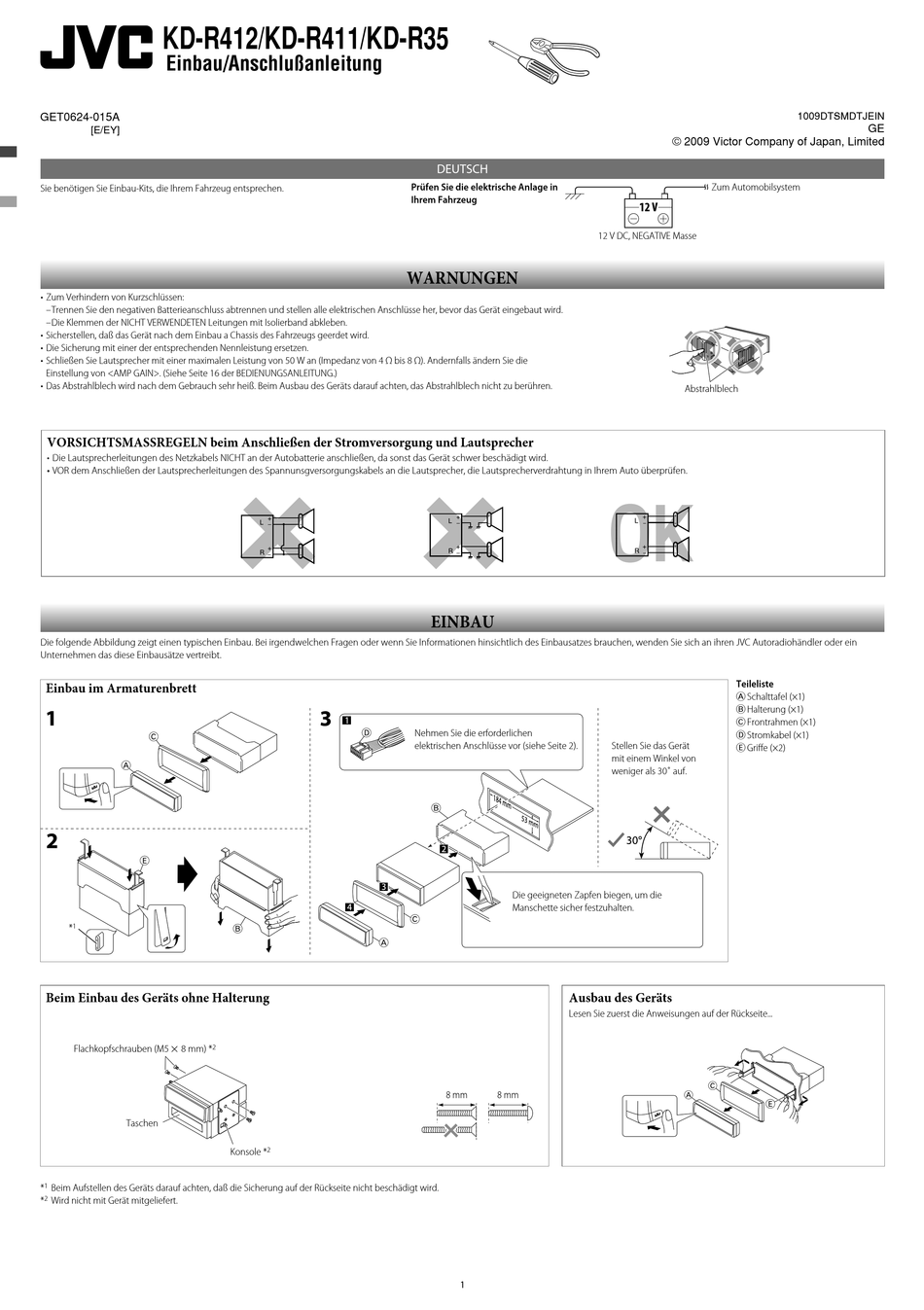

KD-R412/KD-R411/KD-R35
Einbau/Anschlußanleitung
GET0624-015A
[E/EY]
Sie benötigen Sie Einbau-Kits, die Ihrem Fahrzeug entsprechen.
• Zum Verhindern von Kurzschlüssen:
– Trennen Sie den negativen Batterieanschluss abtrennen und stellen alle elektrischen Anschlüsse her, bevor das Gerät eingebaut wird.
– Die Klemmen der NICHT VERWENDETEN Leitungen mit Isolierband abkleben.
• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.
• Die Sicherung mit einer der entsprechenden Nennleistung ersetzen.
• Schließen Sie Lautsprecher mit einer maximalen Leistung von 50 W an (Impedanz von 4 Ω bis 8 Ω). Andernfalls ändern Sie die
Einstellung von <AMP GAIN>. (Siehe Seite 16 der BEDIENUNGSANLEITUNG.)
• Das Abstrahlblech wird nach dem Gebrauch sehr heiß. Beim Ausbau des Geräts darauf achten, das Abstrahlblech nicht zu berühren.
VORSICHTSMASSREGELN beim Anschließen der Stromversorgung und Lautsprecher
• Die Lautsprecherleitungen des Netzkabels NICHT an der Autobatterie anschließen, da sonst das Gerät schwer beschädigt wird.
• VOR dem Anschließen der Lautsprecherleitungen des Spannunsgversorgungskabels an die Lautsprecher, die Lautsprecherverdrahtung in Ihrem Auto überprüfen.
Die folgende Abbildung zeigt einen typischen Einbau. Bei irgendwelchen Fragen oder wenn Sie Informationen hinsichtlich des Einbausatzes brauchen, wenden Sie sich an ihren JVC Autoradiohändler oder ein
Unternehmen das diese Einbausätze vertreibt.
Einbau im Armaturenbrett
1
*
Beim Einbau des Geräts ohne Halterung
× 2
Flachkopfschrauben (M5 8 mm) *
Taschen
1
* Beim Aufstellen des Geräts darauf achten, daß die Sicherung auf der Rückseite nicht beschädigt wird.
2
* Wird nicht mit Gerät mitgeliefert.
2
Konsole *
DEUTSCH
Prüfen Sie die elektrische Anlage in
Ihrem Fahrzeug
WARNUNGEN
EINBAU
Nehmen Sie die erforderlichen
elektrischen Anschlüsse vor (siehe Seite 2).
Die geeigneten Zapfen biegen, um die
Manschette sicher festzuhalten.
Ausbau des Geräts
Lesen Sie zuerst die Anweisungen auf der Rückseite...
1
© 2009 Victor Company of Japan, Limited
Zum Automobilsystem
12 V DC, NEGATIVE Masse
Abstrahlblech
Teileliste
A Schalttafel (×1)
B Halterung (×1)
C Frontrahmen (×1)
D Stromkabel (×1)
Stellen Sie das Gerät
E Griffe (×2)
mit einem Winkel von
weniger als 30˚ auf.
1009DTSMDTJEIN
GE
