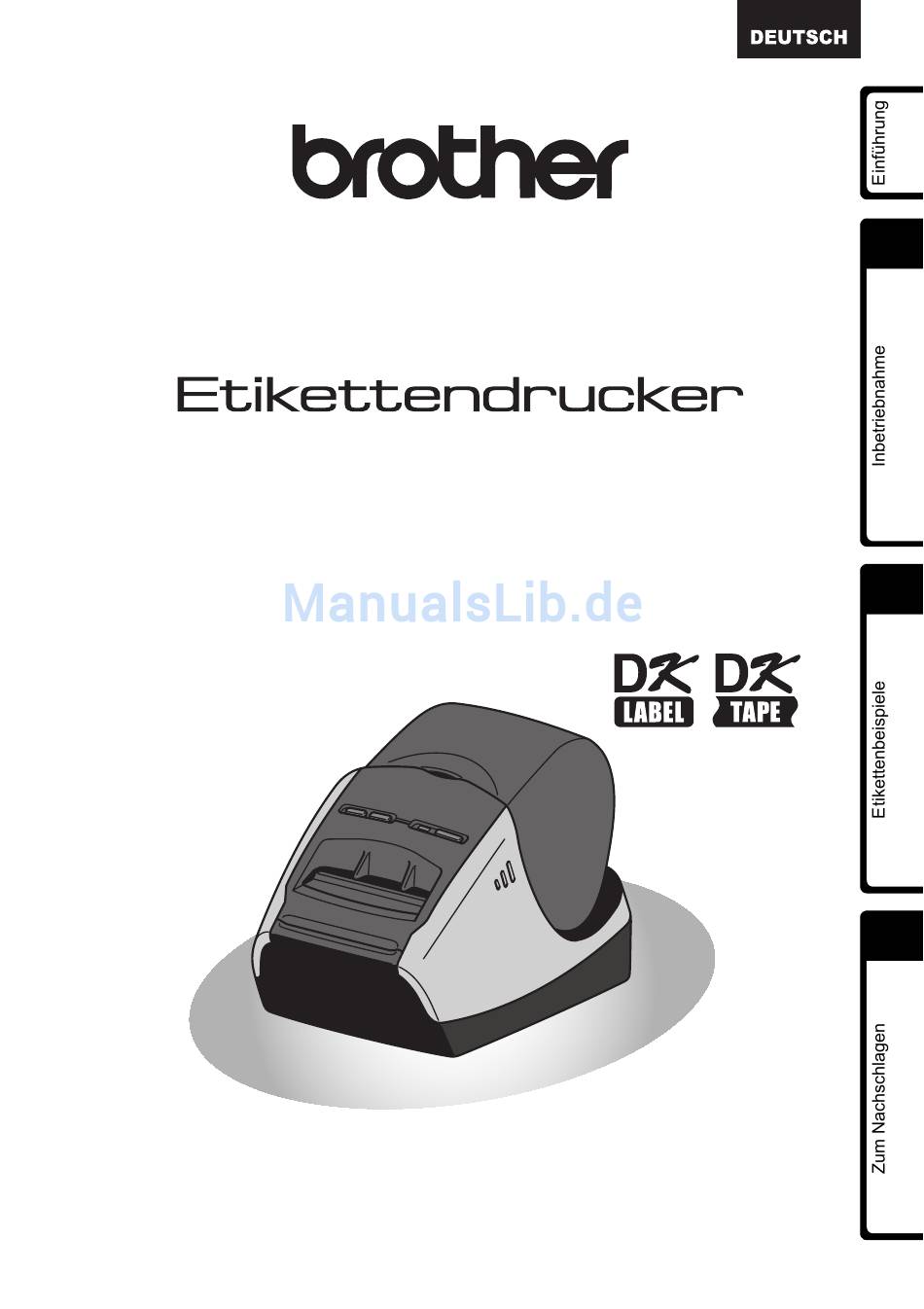

- Seite 1 SCHRITT QL-570 / QL-580N Benutzerhandbuch QL-570 / QL-580N SCHRITT SCHRITT Lesen Sie dieses Handbuch vor der Verwendung des Gerätes aufmerksam durch und bewahren Sie es sorgfältig zum späteren Nachschlagen auf. LBC332001 www.brother.com...
- Seite 2 Mit dem Brother QL-570/580N haben Sie einen vielseitigen Etikettendrucker erworben. Um alle Funktionen optimal nutzen zu können, sollten Sie dieses Handbuch vor der Inbetriebnahme des Brother QL-570/580N lesen und es zum Nachschlagen griffbereit aufbewahren. Wir bieten Service und Support für Benutzer, die Ihr Produkt auf unserer Webseite registrieren.
-
Seite 3: Inhaltsverzeichnis
SCHRITT Einführung •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2 Sicherheitshinweise ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3 Allgemeine Vorsichtsmaßnahmen ••••••••••••••••••••••••••••••••••••••••••••••••••• 5 Inbetriebnahme•••••••••••••••••••••••••••••••••••••••••••••••• 7 Schritt Schritt QL-570/580N auspacken••••••••••••••••••••••••••••••••••••••••••••••••••••• 8 Bedienungselemente ••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9 Drucker •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9 Netzkabel anschließen ••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9 Schutzblatt entfernen ••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10 DK-Rolle einlegen ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10 Datenkabel verwenden ••••••••••••••••••••••••••••••••••••••••••••••••••••••• 12 SCHRITT Etikettenbeispiele •••••••••••••••••••••••••••••••••••••••••••••... -
Seite 4: Einführung
Der Inhalt des Handbuches und die technischen Daten des Produktes können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern. -
Seite 5: Sicherheitshinweise
Sie dann den Fremdkörper. Falls ungewohnte Gerüche austreten, das Gerät notwendig, wenden Sie sich an den überhitzt ist, sich verfärbt oder verformt Brother-Vertriebspartner, bei dem Sie das oder andere ungewöhnliche Probleme bei Gerät gekauft haben. der Verwendung oder Lagerung des Gerä- Halten Sie das Gerät mit beiden Händen. -
Seite 6: Schneidevorrichtung
Innere des Gerätes gelangt, ziehen Sie Reinigung des Gerätes nur ein weiches, sofort den Netzstecker und wenden Sie trockenes Tuch. sich an den Brother-Vertriebspartner, bei dem Sie das Gerät gekauft haben. Wenn Sie das Gerät statt dessen weiter verwenden, besteht die Gefahr von Verletzungen und von Schäden am Gerät. -
Seite 7: Allgemeine Vorsichtsmaßnahmen
Schließen Sie das Gerät an eine in der Nähe befindliche, jederzeit leicht zugängliche Netzsteckdose an. DK-Rollen (DK-Einzel-Etiketten und DK-Endlos-Etiketten) • Verwenden Sie nur original Brother Verbrauchsmaterialien und Zubehör (gekennzeich- net mit bzw. ). Verwenden Sie kein Verbrauchsmaterial oder Zubehör, das nicht von Brother empfohlen wird. -
Seite 8: Cd-Rom Und Software
Verwenden Sie den mit der CD/DVD-Etikettenrolle gelieferten Applikator zum Befesti- gen der Etiketten. Andernfalls kann der CD/DVD-Player beschädigt werden. • Brother übernimmt keinerlei Verantwortung für den Verlust oder die Beschädigung von Daten durch die nicht sachgemäße Verwendung von CD/DVD-Etiketten, CD-ROM und Software. -
Seite 9: Schritt 1 Inbetriebnahme
SCHRITT SCHRITT SCHRITT Inbetriebnahme QL-570/580N auspacken Seite 8 SCHRITT Bedienungselemente Seite 9 Netzkabel anschließen Seite 9 Schutzblatt entfernen Seite 10 DK-Rolle einlegen Seite 10 Datenkabel verwenden Seite 12 SCHRITT... -
Seite 10: Ql-570/580N Auspacken
1. Inbetriebnahme Inbetriebnahme 1 QL-570/580N auspacken Vergewissern Sie sich, dass die Packung das unten gezeigte Zubehör enthält, bevor Sie den Drucker verwenden. Falls Zubehör fehlt oder beschädigt ist, wenden Sie sich an Ihren Brother-Vertriebspartner. QL-570/580N USB-Kabel Benutzerhandbuch Netzkabel Software-Installationsanleitung Der Netzstecker kann je nach Land unterschiedlich sein. -
Seite 11: Bedienungselemente
SCHRITT Netzkabel Serieller Anschluss LAN-Anschluss USB-Anschluss 3 Netzkabel anschließen Schließen Sie das Netzkabel am QL-570/580N und dann an der Netzsteckdose an. Das Gerät muss an eine Steckdose • mit 220-240 V angeschlossen werden. SCHRITT Wenn Sie den QL-570/580N nicht •... -
Seite 12: Schutzblatt Entfernen
1. Inbetriebnahme 4 Schutzblatt entfernen Halten Sie den Brother QL-570/580N an der Vorderseite und klappen Sie den Gehäusedeckel auf. Schutzblatt entfernen Entfernen Sie das Schutzblatt. Schutzblatt entfernen 5 DK-Rolle einlegen Um den QL-570/580N auszuschalten, halten Sie die EIN/AUS-Taste ( ) gedrückt. Halten... - Seite 13 Etikettenrolle soweit durch den Schlitz, wie rechts gezeigt. Der Rollenanfang sollte mit der oberen Kante des Ausgabeschlitzes abschließen. SCHRITT Schließen Sie den Gehäusedeckel. Wenn Sie den Brother QL-570/580N mit der EIN/ AUS-Taste ( ) einschalten, wird der Anfang der DK-Einzel-Etikettenrolle automatisch ausgerichtet. SCHRITT...
-
Seite 14: Datenkabel Verwenden
Für die serielle Schnittstelle und den Netzwerkanschluss sollten Sie geschirmte Schnittstellenkabel verwenden, um die Einhaltung der EMV-Grenzwerte sicherzustellen. Änderungen, die nicht ausdrücklich von Brother Industries, Ltd. genehmigt wurden, können die Leistung und Druckqualität beeinträchtigen und werden von der begrenzten Garantie nicht abgedeckt. -
Seite 15: Schritt 2 Etikettenbeispiele
SCHRITT SCHRITT SCHRITT Etikettenbeispiele Etikettenbeispiele Seite 14 SCHRITT SCHRITT... -
Seite 16: Etikettenbeispiele
2. Etikettenbeispiele Etikettenbeispiele 1 Etikettenbeispiele Hier finden Sie Beispiele für die verschiedenen Etiketten, die Sie mit dem Brother QL-570/580N erstellen können. Es stehen viele verschiedene Vorlagen für die unterschiedlichsten Zwecke zur Auswahl. Wählen Sie, welche Etikettenart Sie erstellen möchten. -
Seite 17: Schritt 3 Zum Nachschlagen
SCHRITT SCHRITT SCHRITT Zum Nachschlagen LED-Anzeige Seite 16 SCHRITT Wartung Seite 17 Problemlösung Seite 19 Technische Daten Seite 23 SCHRITT... -
Seite 18: Led-Anzeige
3. Zum Nachschlagen Zum Nachschlagen 1 LED-Anzeige Beschreibung der LED-Anzeige Die LED-Anzeige des Brother QL-Druckers zeigt die aktuelle Betriebsbedingung des Gerätes an. LED-Anzeige Betriebsbedingung Leuchtet nicht Das Gerät ist ausgeschaltet. Leuchtet grün Das Gerät ist eingeschaltet. Blinkt grün Daten werden vom PC empfangen. (Nur für QL-580N) Leuchtet orange Der Gehäusedeckel ist offen. -
Seite 19: Wartung
Transportrolle reinigen Zur Reinigung der Transportrolle verwenden Sie das beiliegende Reinigungsblatt (DK-CL99). Verwenden Sie zur Reinigung der Transportrolle nur die Brother Reinigungsblätter DK-CL99. Durch die Verwendung von Reingungsblättern anderer Hersteller kann die Oberfläche der Rolle verkratzt werden oder es können Fehlfunktionen auftreten. - Seite 20 • Vergewissern Sie sich, dass die bedruckte Seite des Reinigungsblattes nach oben zeigt. Schließen Sie den Gehäusedeckel und drücken Sie die EIN/AUS- Taste ( ), um den Brother QL-570/580N einzuschalten. Halten Sie die Bandvorlauftaste Bandvorlauftaste länger als eine Sekunde gedrückt.
-
Seite 21: Problemlösung
• Ist der Gehäusedeckel offen? Vergewissern Sie sich, dass der Gehäusedeckel geschlossen ist. • Ist ein Druckfehler oder ein Übertragungsfehler aufgetreten? Schalten Sie den Brother QL-Drucker aus und wieder ein. Wenn das Problem weiterhin auftritt, wenden Sie sich an Ihren Brother-Vertriebspartner. SCHRITT •... - Seite 22 3. Zum Nachschlagen Problem Lösung • Befinden sich Verunreinigungen oder Fusseln auf der Transportrolle, die das Bewegen behindern? Schlechte Druckqualität Reinigen Sie die Transportrolle mit einem Reinigungsblatt (einzeln erhältlich). Weitere Informationen finden Sie unter „Transportrolle reinigen“ auf Seite 17. Beim Austauschen der Rolle, während die Add-In-Funktion •...
- Seite 23 Problem Lösung • Richten Sie das Etikett vertikal zum Druckkopf aus (siehe unten). Etiketten- ausgabeschlitz Empfohlene Druckrichtung SCHRITT Druckkopf • Einige Scannertypen können den Barcode nicht lesen. Verwenden Sie einen anderen Scanner. • Wir empfehlen Ihnen, Barcodes mit der Druckqualitätsoption „Der Druckqualität den Vorrang geben“...
- Seite 24 3. Zum Nachschlagen Problem Lösung • Ist der Drucker so eingestellt, dass er den Druck sofort nach dem Datenempfang startet? Wenn ja, stellen Sie die Druckeinstellungen so ein, dass der Drucker erst nach Empfang einer Seite mit dem Drucken beginnt. (Öffnen Sie die Druckeinstellungen über [Systemsteuerung] - [Drucker und Faxgeräte] und klicken Sie auf [Druckeinstellungen] in der Registerkarte [Allgemein] und wählen Sie die Einstellung „Nach Empfang einer Seite“.)
-
Seite 25: Technische Daten
59 mm Druckbreite Min. 12,7 mm Drucklänge Schneidevorrichtung Automatische Abschneidevorrichtung Taste EIN/AUS-Taste ( ), Bandvorlauftaste, Abschneidetaste QL-570 Schnittstelle QL-580N USB, RS-232C, 10/100BASE-TX verkabeltes Ethernet SCHRITT QL-570 Netzanschluss 220-240 V AC 50/60 Hz 0,9 A QL-580N QL-570 133 mm × 208 mm × 143 mm Größe...
